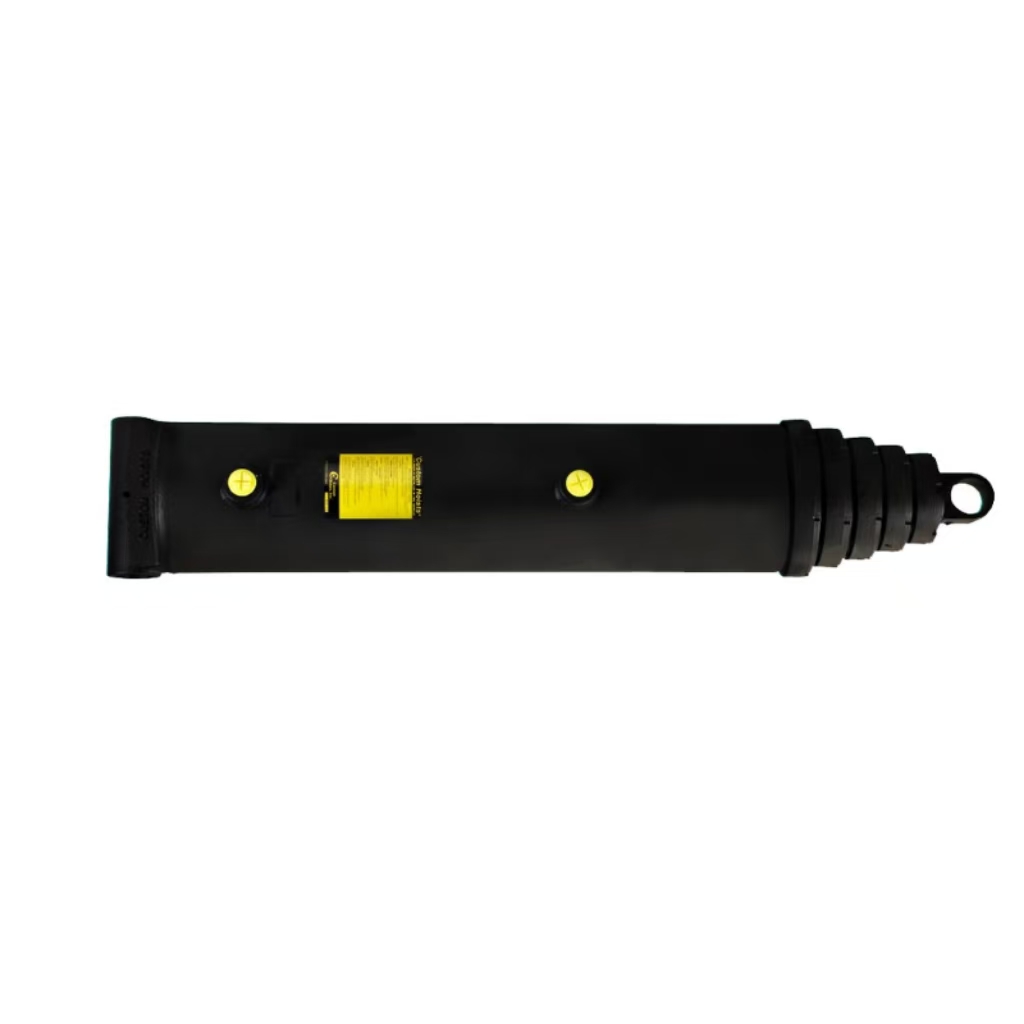

Dayanıklılık ve kolay servis için tasarlanan bu CH Serisi Tek Etkili Teleskopik Hidrolik Silindir, çapraz boru montajına, cilalı çelik kademelere ve astar kaplamaya sahiptir. V-salmastra yüksek ve düşük basınç altında sızdırmazlık sağlarken, dış salmastra somunları destek sağlar ve bakımı kolaylaştırır.
Body o.d.:
9,5 inçStroke:
279,25 inçPSI:
2000Retracted:
77,5 inçÇapraz boru montajı standarttır
Özel ve muylu tasarımları mevcuttur
Yeniden inşa edilebilir
V-salmastra, yüksek basınçlı ve düşük basınçlı sızdırmazlık sağlar
Dış salmastra somunları borular için ilave destek sağlar ve servisi kolaylaştırır
Parlatılmış çelik aşamalar
Astar bitti
Listelenen ciltler tam uzantıdadır
| Ağırlık: | 746,00 £ |
| delik: | 8 inç |
| Felç: | 279,25 inç |
| Gövde çapı: | 9,5 inç |
| PSI: | 2000 |
| Çubuk Çapı: | Yok |
| Pim Çapı: | Yok |
| Geri çekildi: | 77,5 inç |
| Uzatılmış: | 356,75 inç |
| Bağlantı Noktası Boyutu: | 1.0 NPTF |
| Sütun Yükü: | 100.520 @ 2000 PSI |
| Montaj: | Çapraz boru |
| Aşamalar: |
Beş |
Bu özel CH modeli, 77,5 inçlik geri çekilmiş toplam uzunluğa ve 356,75 inç'e ulaşan tamamen uzatılmış boyuta sahip, 279,25 inçlik kümülatif etkili strok ile eşleştirilmiş 8 inçlik iç çap boyutuna sahiptir. Nominal sürekli çalışma basıncı 2000 PSI'da sabitlenmiştir ve bitmiş her silindir, gizli sızıntı riskini ortadan kaldırmak için sevkıyattan önce 5000 PSI'da fabrika hidrostatik patlama testinden geçer. Birim başına 746 LBS ağırlığındaki 9,5 inç dış çaplı ana namlu, düzensiz madencilik ve arazi taşıma yollarından kaynaklanan yanal darbelere karşı koruma sağlamak için kalınlaştırılmış dikişsiz çelik boruyu benimser. Çubuk çapı ve pim çapı NA olarak işaretlenmiştir çünkü bu tek etkili teleskopik tasarım, yükü kaldırmak için açıkta kalan bir piston çubuğu yerine sıralı namlu uzantısına dayanır.
