Teleskopik silindirler, çok kompakt, geri çekilmiş bir uzunluktan uzun bir strok sağlar. HCIC, birçok endüstri ve amaç için gezi tasarımına sahiptir ve tek etkili, tek etkili/çift performanslı bir kombinasyon veya çift görünümlü bir tasarımı biçimlendirmek için sizinle birlikte çalışabilir.
Tek Etkili Teleskopik Silindirler
Tek etkili silindirler, yerçekiminden veya bazı farklı dış kuvvetlerden kaynaklanan yük nedeniyle uzatmak ve geri çekilmek için hidrolik gerilimi kullanır.
Hidrolik kayma ve gerilme silindiri uzatır
Yerçekimi veya farklı bir dış basınç silindiri geri çekecektir
Pozisyonu korur
Kompakt kapalı uzunlukta uzun strok
Çubuk silindirlerden daha büyük dış çap
Çift etkili diyagrama göre daha az karmaşık diyagram

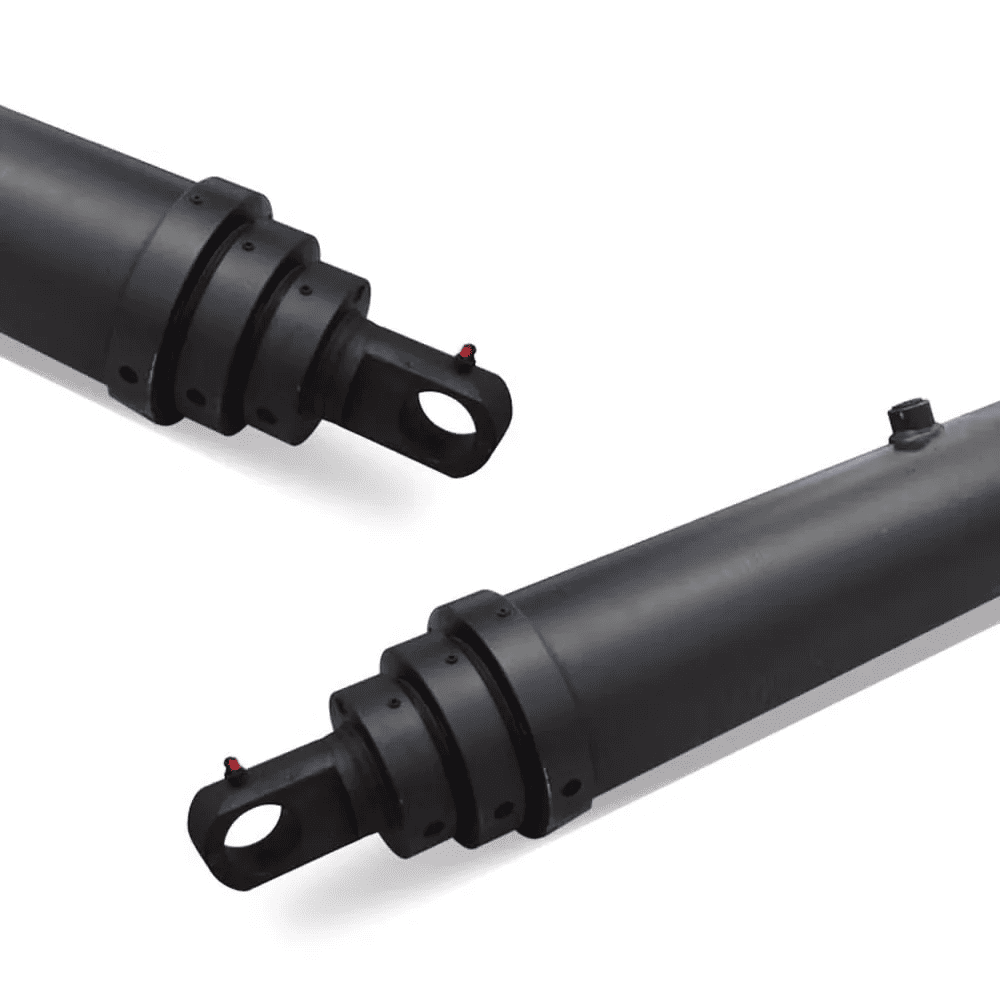

Çift Etkili Teleskopik Silindirler
Çift etkili silindirler her uzatma ve geri çekme için hidrolik basınç kullanır.
Hidrolik enerji, yerçekimine/kuvvete düşman olarak silindiri geri çeker
Geri çekme basıncı yükü çekebilecek kapasitededir
Geleneksel teleskopik silindirler
Her iki bağlantı noktası da çubuk ucuna yerleştirildi
Piston contaları genellikle katı demir halkalardır
Silindir artık yükü gerçek konumlarda tutacak şekilde tasarlanmamıştır (sürüklenme)
Durmayı önlemek için gereken akışta minimum ilerleme
Teleskopik silindirlere özel elemanlar tasarlanabilir
Namlu diyagramındaki her iki bağlantı noktası da hortumların aktarılmasını ve kalıp takılmasını önler
Pozitif piston contaları silindirin yükü tutmasına ve minimum kayma gereksiniminden kurtulmasına olanak tanır
Geleneksel çift performanslı teleskopik makinelere göre sahne başına daha az kullanışsız uzunluk
OPSİYONEL ÖZELLİKLER
5000 PSI'ya kadar çalışma basıncı
2 ila 5 çalışma bölümü
20” namlu çapına kadar
Nitrit, nikel üzeri krom ve plazma sprey ile birlikte kullanılabilen alternatif namlu boru kademesi kaplamaları
480"(40 feet)'e kadar strok uzunlukları
Karbon çeliği, hassas honlanmış, sert krom kaplamalı kademeler gibi alternatif çubuk malzemelerine ulaşılabilir.
İsteğe bağlı yerleşik işlenmiş piston tasarımı
Çelik veya sünek içten dişli rakor tasarımı
İsteğe bağlı durdurma bağlantıları: muylu, çatal, sap, hareket borusu, küresel yatak, özelleştirilmiş burç, delinmiş boşluğu hareket ettirme
18 Tonluk Damperli Kamyonlar için 6TG-E130x1947 6 Kademeli 1947 mm Stroklu Teleskopik Gövde Altı Silindirin, 6 kademeli iç içe mimarisi, 1.947 mm uzatılmış stroku, ultra kompakt 543 mm kapalı yüksekliği, 180 bar nominal basıncı, 11 ila 18 metrik ton devirme kapasitesi ve muylu kızağı montajının incelendiği teknik analizi ticari damperli kamyonlar için geometri.
Ticari Damperli Kamyonlar için 5TG-E130x1155 5 Kademeli 1155mm Stroklu Gövde Altı Teleskopik Devirme Silindirinin teknik olarak sökülmesi; 5 kademeli genişleme mimarisi, 1.155 mm strok, 449 mm katlanmış uzunluğu, 13 ila 22 metrik ton boşaltma kapasitesi, 180 bar maksimum basınç ve orta ticari damperli kamyonlar için çok yönlü muylu kızağı montajı ve üç yollu boşaltma gövdeleri.
28 Yardlık Çöp Paketleyiciler için M-1401720 4 Aşamalı 138 İnç Çift Etkili Teleskopik İtici Silindirin mühendislik analizi; 4 aşamalı iç içe konfigürasyon, 138,0 inç sıkıştırma stroku, 16–25 MPa çalışma basıncı aralığı, çubuk başlığı entegre SAE portları ve ticari atık toplama gövdeleri için çift odacıklı dahili şok tahliye valfleri.

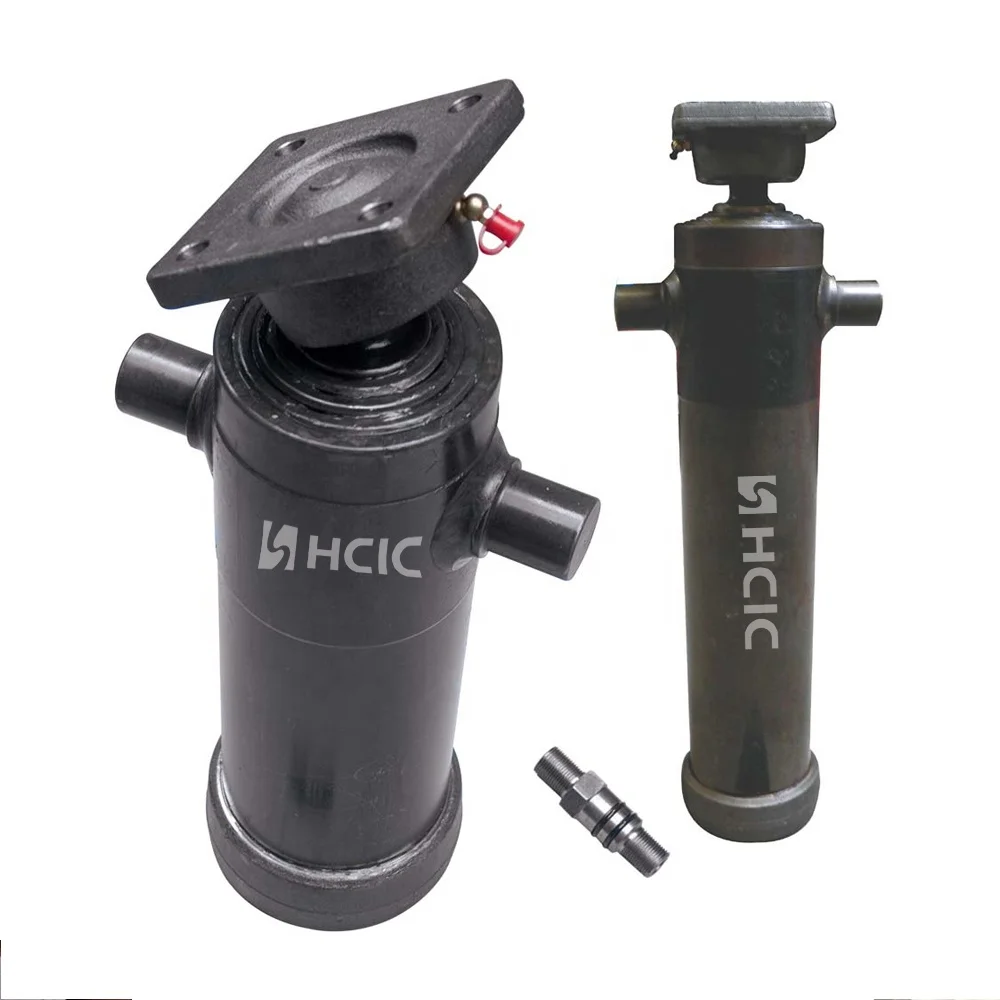

12 Tonluk Damperli Römorklar için HTC12T-120 120 İnç Stroklu Ters Teleskopik Silindirin teknik olarak sökülmesi; ters namlu yukarı geometrisi, 120,0 inç çok kademeli strok, 48,75 inç daraltılmış uzunluk, SAE #8 O-halka girişi ve ticari devrilme şasisi üzerinde yol buzunu giderici tuzlu su ve lastik taşı spreyine karşı koruyucu yapısal koruma inceleniyor.
