Boyut(U*G*Y):2880x2450x2700 Masa Boyutu (mm):1000x500 Eksen Sayısı:5 Masa Hareketi (X) (mm):800 Masa Hareketi (Y) (mm):500 Tabla Hareketi (Z) (mm):500 Konumlandırma Doğruluğu (mm):0,0075 Tekrarlanabilirlik (X/Y/Z) (mm):0,005 Mil Hızı Aralığı (rpm):1 - 8000 rpm Mil Motor Gücü (kW):7,5 Maks. Masa Yükü(kg):600 kg Min. Takım Değiştirme Zamanı:3
Freze makinesi, bir iş parçasının çeşitli yüzeylerini işlemek için kullanılan freze makinesini ifade eder. Genel olarak, frezeleme takımı esas olarak dönme hareketi ile tahrik edilir ve iş parçası ve frezeleme takımı ilerleme hareketi olarak hareket eder. Düzlem, oluk işlenebilir, ayrıca çeşitli kavisli yüzeyler, dişliler vb. işlenebilir.
Yüksek kaliteli reçine kumu
Tayvan mili
Tayvan vidalı ve kilitleme somunu
Tayvan basınçlı silindir
Japon NSK rulman almanya R+W kaplini
Otomatik yağlama sistemi
İsteğe bağlı olarak talaş konveyörü
Başvuru:

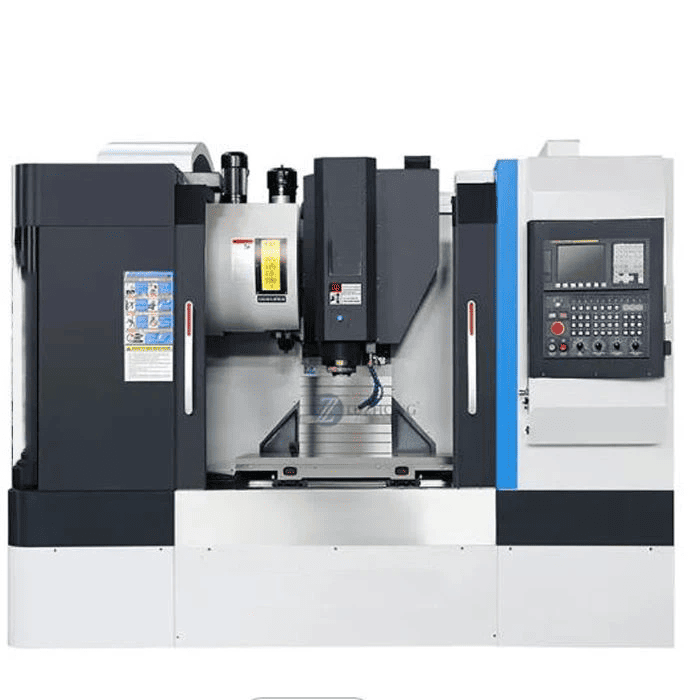

Bu VMC, mekanik işleme ve kalıp yapımı için uygundur. Kaba işleme gereksinimlerine en kısa sürede uyum sağlayabilir.
İşlemeyi bitirmek için işleme. Ayrıca frezeleme, delme, kılavuz çekme, delik delme vb. gibi birçok çalışma prosedürünü de tamamlayabilir.
Tüm parametreler özelleştirilebilir
Numunenin parametreleri
| HAYIR. | Öğe | Özellikler |
|---|---|---|
| A Takım tezgahının teknik parametreleri: | ||
| 1 | Makine gövdesi ve tüm parçaları nano dökümden yapılmıştır | |
| 2 | Tablo boyutu | 500×400mm |
| 3 | T-oluğu (genişlik x miktar x aralık) | 10×5×78mm |
| 4 | En büyük yük | 200kg |
| 5 | Maksimum besleme yüksekliği | 280 mm |
| 6 | İş mili yüzeyinden iş parçasına olan mesafe | 100-280mm |
| 7 | Üç eksenli hareket X/Y/Z | 450/400/170mm |
| 8 | Mil çapı | Ø100mm |
| 9 | Mil hızı | 36000RPM |
| 10 | Mil motor gücü | 6KW |
| 11 | İş mili takım kütüphanesi kapasitesi | 8 |
| 12 | Takım değiştirme süresi | 5S |
| 13 | Mil konikliği | ISO25 |
| 14 | Bıçak kütüphanesi dersleri | Servo disk dönüşü |
| 15 | Hızlı hareket hızı X/Y/Z | 12/12/12m/dak |
| 16 | İşleme hızı | 6－12 m/dak |
| 17 | Konumlandırma doğruluğu | ±0,006/300mm |
| 18 | Tekrarlanan konumlandırma doğruluğu | ±0,006/300mm |
| 19 | İşlenmiş yüzey doğruluğu | ≤Ra1.6 |
| 20 | İşleme doğruluğu | ±0,01 mm |
| 21 | İsteğe bağlı dört eksenli beş eksenli | Evet |
| 22 | A ekseninin dönme açısı | ±105 derece |
| 23 | Beşinci eksen C ekseni dönüş açısı | 360 derece |
| 24 | Beş eksenli bağlantı modu | Hareketle 5 eksen |
| 25 | Çalışma voltajı | 380V/50HZ±10% veya 220V/60HZ |
| 26 | Makine boyutu (l * G * Y) | 1450×1600×2100mm |
| 27 | Vücut ağırlığı | 1500KG |
| B Takım tezgahı konfigürasyonu marka parametrelerinin ayrıntılarını verir: | ||
| 1 | Sistem yapılandırması | Tayvan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Mil | 6KW yüksek hassasiyetli, yüksek hızlı, son derece sessiz, yağ soğutmalı iş mili |
| 3 | Vidalı | Japonya NSK, Almanya RexRoth) 2005 |
| 4 | Doğrusal kılavuz | Tayvan HIWIN/ABBA yüksek hassasiyetli kılavuz H25 |
| 5 | Servo ünitesi | Panasonic Servo motor 750W/Ncstudio |
| 6 | Filmaşin yatağı | Tayvan TPI hassas dereceli rulman |
| 7 | Güç kaynağının değiştirilmesi | Tayvan Ming atkı |
| 8 | Elektrik anahtarı | Çin tonu |
| 9 | dönüştürücü | * Kare dönüştürücü |
1. Portal freze makinesi: Portal freze ve delme makinesi, portal freze ve planya makinesi ve çift sütunlu freze makinesi dahil olmak üzere büyük parçaların işlenmesi için kullanılır.
2. Tek sütunlu freze makinesi ve tek kollu freze makinesi: eskinin yatay freze kafası, sütun kılavuz rayı boyunca hareket edebilir, uzunlamasına besleme için tabla; İkincisinin uç frezeleme kafası konsol kılavuz rayı boyunca yatay olarak hareket edebilir ve konsol ayrıca sütun kılavuz rayı boyunca yüksekliği de ayarlayabilir. Her ikisi de büyük parçaları işlemek için kullanılır.
3. tabla freze makinesini kaldırmaz: iki çeşit dikdörtgen çalışma masası ve yuvarlak çalışma masası vardır, kaldırma tablalı freze makinesi ile portal freze makinesi arasında orta büyüklükte bir freze makinesidir. Dikey hareketi, kolon üzerindeki freze kafasının kaldırılmasıyla gerçekleştirilir.
4. Alet frezeleme makinesi: aletlerin ve diğer küçük parçaların işlenmesi için kullanılan küçük bir kaldırma tablalı freze makinesi.
5. Takım frezeleme makinesi: Dikey freze kafası, üniversal Açı tablası ve fiş ve diğer aksesuarlarla donatılmış kalıp ve takım imalatı için kullanılır, aynı zamanda delme, delik delme ve enterpolasyon işleme için de kullanılır.
6. Diğer freze makineleri: kama frezeleme makinesi, CAM frezeleme makinesi, krank mili frezeleme makinesi, haddeleme muylusu frezeleme makinesi ve kare külçe frezeleme makinesi vb., ilgili iş parçasını işlemek için üretilen özel freze makineleridir.

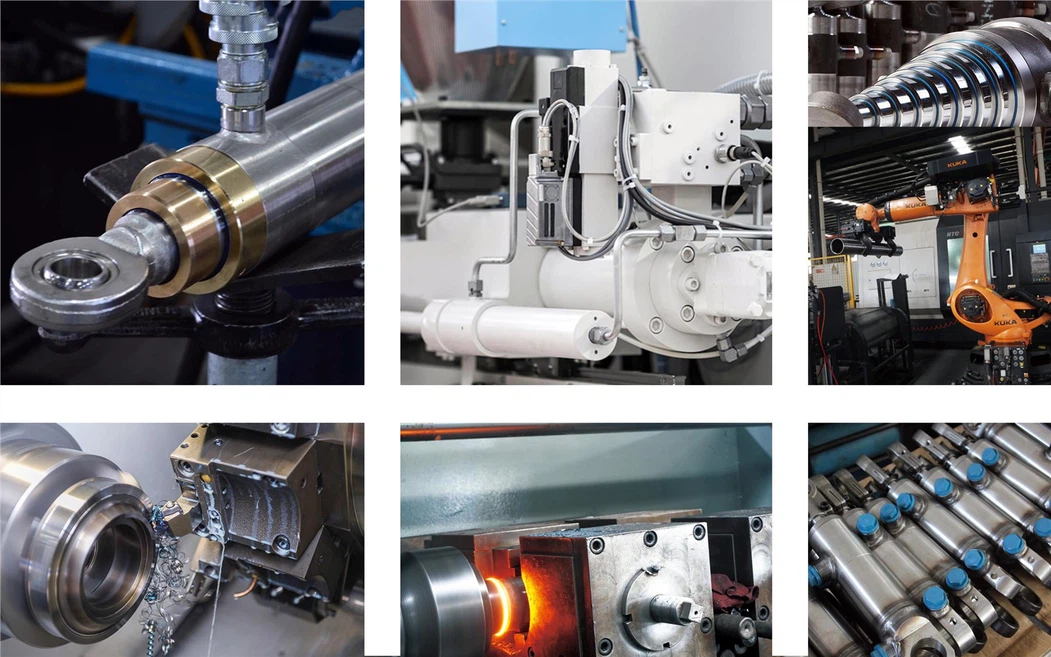

HCIC, tüm hidrolik silindirler için tam özelleştirme sunar:
