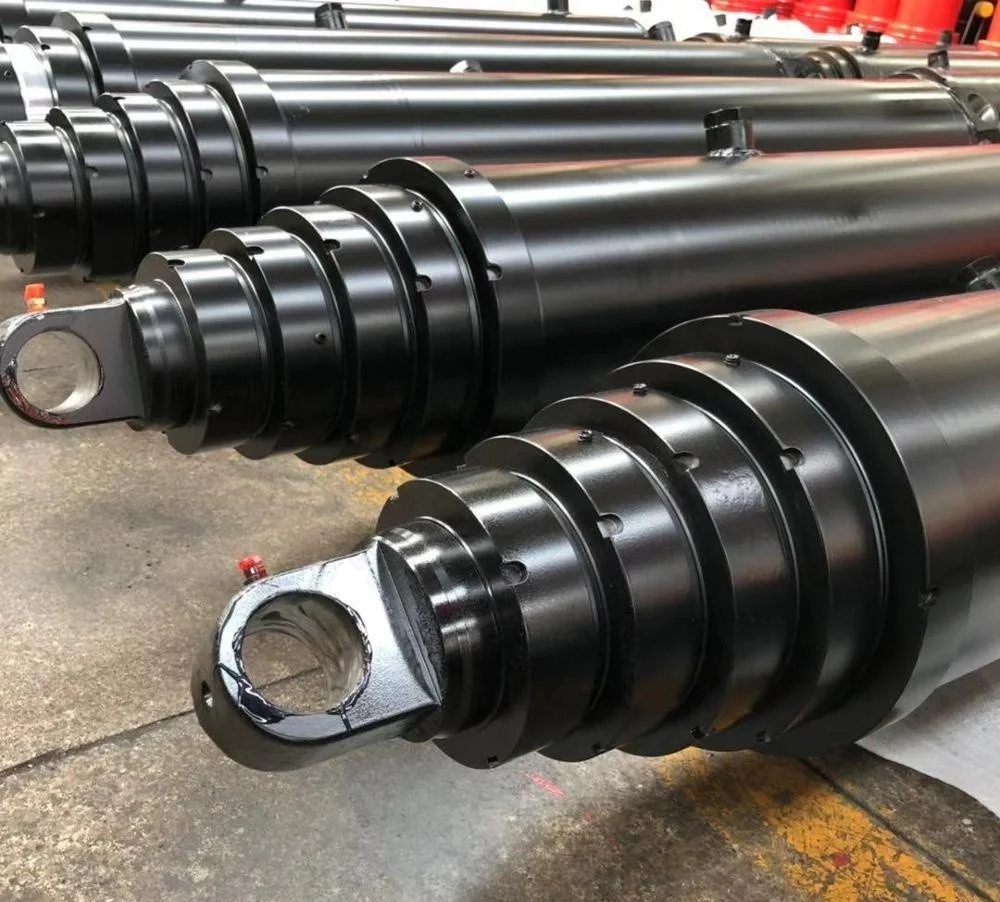

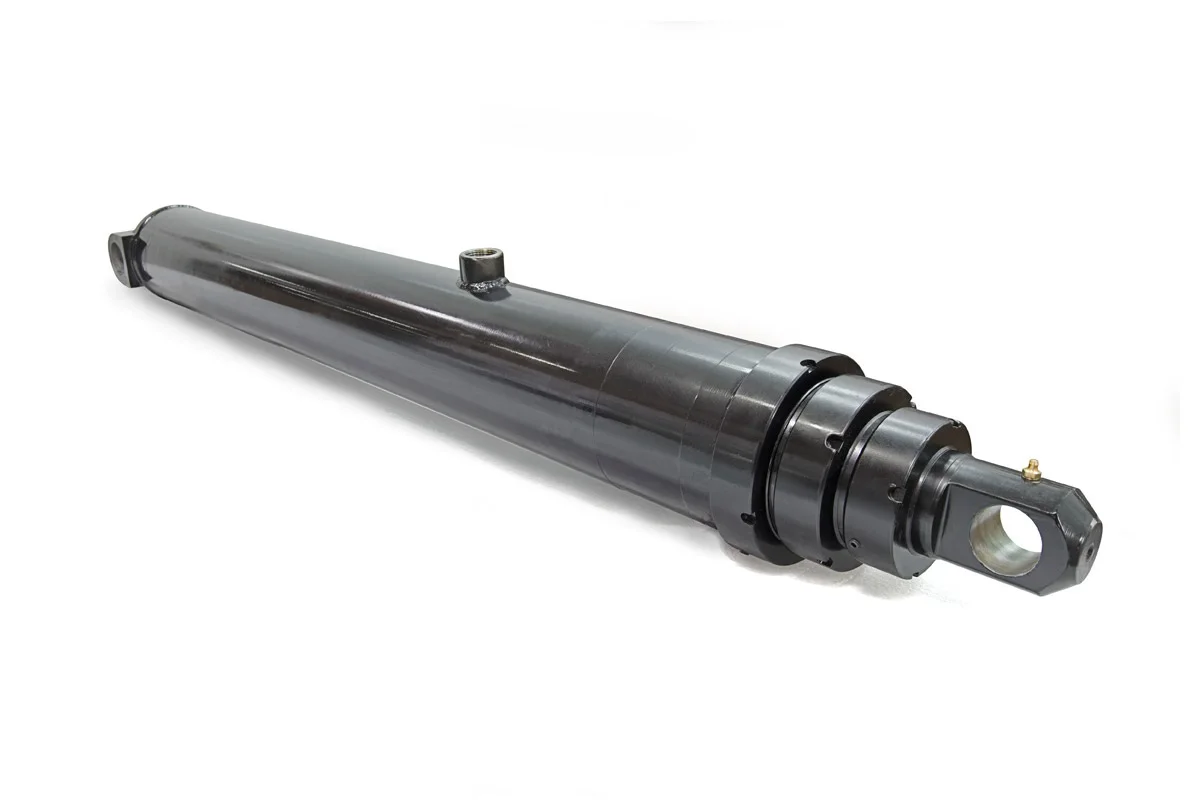

NPTF'de 3/453-4592-106 çift çatallı hidrolik silindir, HCIC-2026 kataloğunda listelenen uzun stroklu bir 4000 Serisi modelidir. 106,06 inçlik katalog stroku, onu kompakt bir aktüatörden farklı bir kurulum tartışmasına yerleştirir: makine, pim merkezi mesafesindeki uzun bir değişiklik için alana sahip olmalı ve braketler ve hortumlar, tüm hareket boyunca kontrol altında kalmalıdır.
Bir OEM üreticisi veya bakım ekibi için yararlı başlangıç noktası, boyutsal satırın tamamıdır. Strok, kapalı uzunluk, uzatılmış uzunluk, montaj boyutları, bağlantı noktası, yağ hacmi ve ağırlığı içerir. Bu değerler, mühendislerin proje teklifi istemeden önce modeli mevcut bir silindirle veya yeni bir makine düzeniyle karşılaştırmasına yardımcı olur.
| Öğe | İnç değeri | Metrik değeri |
|---|---|---|
| Modeli | 53-4592-106 | 53-4592-106 |
| Seri | 4000 Serisi | 4000 Serisi |

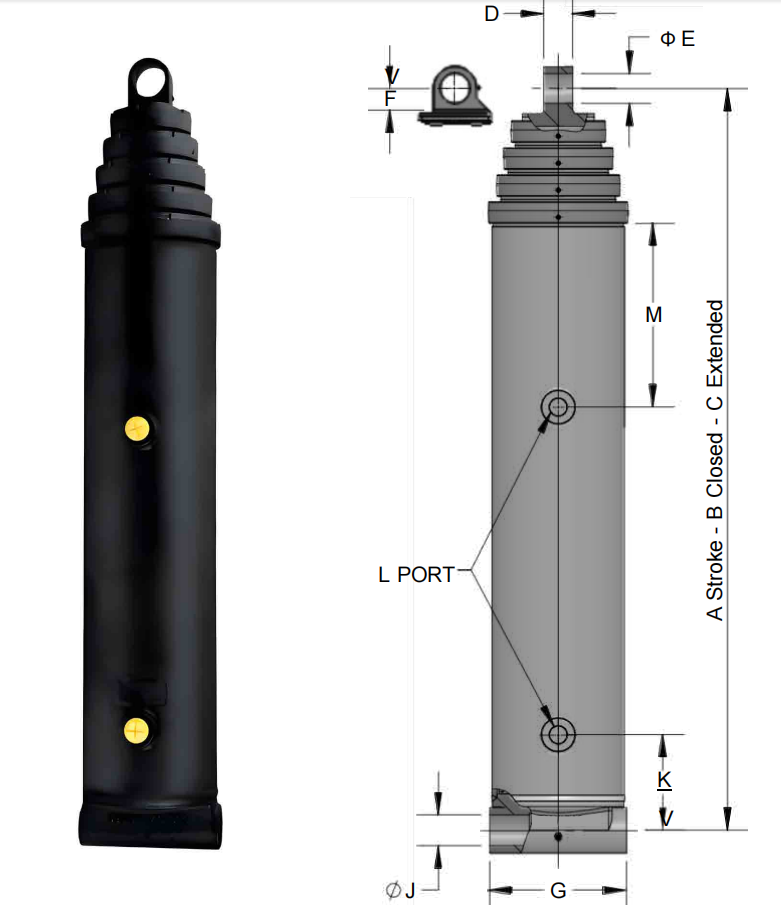

| İnme, A | 106,06 inç | 2.694 mm |
| Kapalı uzunluk, B | 48.00 | 1.219 mm |
| Uzatılmış uzunluk, C | 154,06 inç | 3.913 mm |
| Boyut D | 1,50 inç | 38mm |
| Boyut E | 2,06 inç | 52 mm |
| Boyut F | 2,00 inç | 51 mm |
| Boyut G | 7.00 inç | 178mm |
| Boyut J | 2,06 inç | 52 mm |
| Boyut K | 19.50 | 495mm |
| Liman | NPTF'de 3/4 | NPTF'de 3/4 |
Katalog, 53-4592-106 için evrensel bir basınç, yük veya hizmet ömrü garantisi sağlamaz. Nihai seçim, makinenin gerçek yük yolunu, hidrolik koşullarını ve güvenlik incelemesini gerektirir.

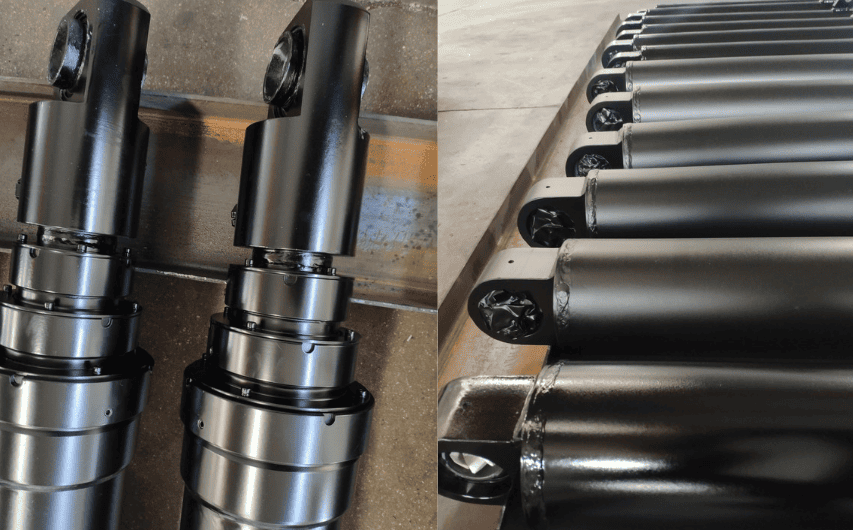

Bir pinden pine silindir tek başına çalışmaz. Sabit pim, hareketli pim ve bağlı mekanizma hareketi tanımlar. 53-4592-106 için katalogda 48,00 inç kapalı ve 154,06 inç uzatılmış olarak listelenmektedir. Bu nedenle makinenin pin-merkez mesafesindeki büyük değişiklik boyunca kontrollü bir yola ihtiyacı vardır.
Kurulumdan önce iki uç konumu ve birkaç ara konumu haritalandırın. Silindirin istenilen açı aralığında kalıp kalmadığını, montaj braketlerinin yükü doğru yönde taşıyıp taşımadığını ve çevredeki yapının gövde, çubuk, pimler ve hortumun hareketi için yer bırakıp bırakmadığını kontrol edin.
Uzun bir vuruş aynı zamanda yönlendirmeyi daha önemli hale getirir. Hortumlar, esnemeden, takılmadan veya çerçeveye sürtünmeden hareketli tertibatı takip etmelidir. Servis ekipleri, ilgisiz ekipmanları sökmeden bağlantı noktasına ve montaj donanımına ulaşabilmelidir.
Katalog boyutları D, E, F, G, J ve K, montaj düzenlemesi için boyutsal başlangıç noktasını sağlar. Tek donanım gereksiniminin uzun strok olduğunu varsaymak yerine, bunları makine çizimiyle karşılaştırın.
NPTF bağlantı noktasının 3/4'ü mevcut hidrolik tesisat ve bağlantı uygulamasına uygun olmalıdır. Silindir kısıtlı bir alana monte edilmeden önce adaptörü, sızdırmazlık yöntemini, hortumun bükülme yarıçapını ve port yönünü doğrulayın.
Ürün satırında 1,7 galonluk dolum yağı hacmi ve 6,0 galonluk genişletilmiş yağ hacmi listelenmektedir. Hidrolik sistemin silindir, hortumlar, valf bloğu ve gerçek çalışma konumu için yeterli kullanılabilir rezervuar hacmine sahip olması gerekir. Bu katalog değerleri tam bir rezervuar boyutlandırma hesaplaması değildir.
Listelenen ağırlık 208 lb'dir. Bu değer taşıma, kurulum planlaması ve braket tasarımı sırasında önemlidir. Güvenli bir kaldırma yöntemi sağlayın ve makine yapısının silindiri destekleyebildiğini ve çalışma yükünü pim bağlantılarından aktarabildiğini doğrulayın.
53-4592-106, uzun hareket mesafeli OEM ekipmanı ve pinden pine silindir kullanan değiştirme projeleri için incelenebilir. Makine geometrisinin katalog boyutlarına uyması koşuluyla, sabit ve hareketli montaj noktalarının tam uzatmada birbirinden uzak olduğu mekanizmalara adaydır.
Fiyat teklifi yalnızca model numarasına göre yapılmamalıdır. HCIC, uygulamayı değerlendirmek için makine çizimine veya doğru saha ölçümlerine, çalışma basıncına, yük yönüne, çevrim frekansına, pin ayrıntılarına ve hidrolik bağlantı bilgilerine ihtiyaç duyar.
53-4592-106 pimden pime hidrolik silindir, pim merkezi mesafesinde tanımlı bir değişiklik gerektiren mekanizmalar için uzun stroklu bir 4000 Serisi seçeneğidir. 106,06 inç strok, 48,00 inç kapalı uzunluk, 154,06 inç uzatılmış uzunluk, 3/4 inç NPTF bağlantı noktası, 1,7 galon doldurma değeri, 6,0 galon genişletilmiş değer ve 208 lb katalog ağırlığı, OEM ekibine ilk donanım incelemesi için kesin bir temel sağlar.
Sipariş vermeden önce tam hareket geometrisini, montaj ayrıntılarını, hidrolik verileri ve taşıma planını HCIC'ye gönderin. Bu uzun seyahat modelinin makinenin tamamıyla eşleşip eşleşmediğini belirlemek için bu bilgiye ihtiyaç vardır.
