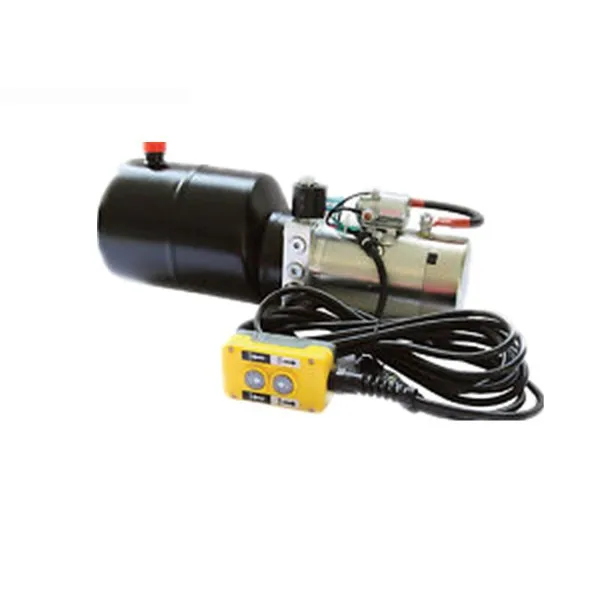

HCPGDD, 1,2 GPM akışa, 8 galonluk bir tanka, SAE #6 bağlantı noktalarına ve damperli römorklar için iki adet 3.000 PSI kontrol devresine sahip çift etkili bir hidrolik güç ünitesidir.
Type:
2 çift etkiliFlow:
1,2 GPMPort size:
SAE#6Tank size:
8 GalDamperli römorklara yönelik HCPGDD çift çift etkili hidrolik güç ünitesi, bağımsız olarak kontrol edilen iki çift etkili hidrolik fonksiyona ihtiyaç duyan sistemler için listelenmiştir. HCIC-2026 kataloğu bu modeli 1,2 GPM akış, 8 galonluk tank, 3.000 PSI ve iki solenoidle çalıştırılan 4 yollu, 3 konumlu valf konfigürasyonuyla tanımlar.
Bu ikili düzenleme, bir römork güç ünitesinin, boşaltma aktüatörü ve yardımcı hidrolik işlevi gibi iki ayrı çift etkili işlevi kontrol etmesi gerektiği durumlarda geçerli olabilir. Gerçek devrenin yine de silindirlere, akü beslemesine, valf sırasına, hortum düzenine ve mevcut kurulum alanına göre incelenmesi gerekmektedir.
| Öğe | Katalog bilgileri |
|---|---|
| Modeli | HCPGDD |
| Tip | 2 çift etkili |
| Akış | 1,2 GPM |
| Bağlantı noktası boyutu | SAE#6 |
| Tank boyutu | 8 Gal |
| Basınç spesifikasyonu | 3.000 PSI |
| Valfleme | Solenoidle çalıştırılan; 4 yollu, 3 konumlu; 4 yönlü, 3 konumlu |
| Katalog kaynağı | HCIC‑2026, sayfa 16 |
Tablo katalog tanımlama verilerini kaydeder. Evrensel bir kaldırma kapasitesi, garantili çevrim süresi, eşzamanlı akış kapasitesi veya eksiksiz kablolama konfigürasyonu oluşturmaz.
Çift etkili hidrolik fonksiyonda yağın silindirin her iki tarafına da yönlendirilmesi gerekir. Bir yön aktüatörü uzatır; ters valf konumu, motorlu geri çekilme için yağı karşı tarafa gönderir. HCPGDD listesi iki adet çift etkili valf düzenlemesini göstermektedir, dolayısıyla güç ünitesi tek devreli çift etkili bir HPU'dan farklıdır.
Bir OEM treyler üreticisi için önemli soru, bu iki fonksiyonun nasıl kullanılacağıdır. Birer birer mi koşacaklar? Bir işleve öncelik veriliyor mu? Kontrol sistemi çelişkili komutları önlüyor mu? Her iki devre de aktif olduğunda ne kadar akış mevcut? Bu noktaların model adından varsayılmak yerine hidrolik şematikte doğrulanması gerekir.
Katalogda iki adet solenoidle çalıştırılan 4 yollu, 3 konumlu valf konfigürasyonu listelenmektedir. Bu, iki çift etkili fonksiyon için gereken kontrol yapısını sağlarken son kontrol mantığı, treyler için seçilen kablolara, anahtarlara, uzaktan kumandalara ve makine sırasına bağlıdır.
Listelenen 1,2 GPM akışı, aktüatör hızını tahmin etmek için bir başlangıç noktasıdır. İki fonksiyon mevcut pompa akışını paylaşıyorsa gerçek hareket süresi devre düzenlemesine ve çalışma sırasına bağlıdır. Sistem onayı olmadan her iki silindire aynı anda garanti edilen akış olarak 1,2 GPM'yi sunmayın.
8 galonluk tank HCPGDD'nin katalog değeridir. Doğru çalışma yağı seviyesi yine de silindir hacimlerine, çubuk tarafı yer değiştirmesine, hortum hacmine, geri dönüş akışına ve tankın montaj konumuna göre gözden geçirilmelidir. Daha büyük bir tank, küçük boyutlu bir silindir devresini veya yanlış valf dizisini tek başına çözmez.
Her hidrolik bağlantı, römork hortumu ve adaptör standardına göre kontrol edilmelidir. Her bir çift etkili fonksiyona hangi bağlantı noktalarının ait olduğunu doğrulayın, basınç ve dönüş yollarını tanımlayın, yeterli hortum bükülme yarıçapı sağlayın ve servis için erişim bırakın.
HCPGDD, HCIC'nin damperli römork bölümü için HPU'sunda listelenmiştir. Pratik bir kurulum aynı zamanda motor, rezervuar, valf kabloları, akü kabloları ve hortum bağlantıları için de alana ihtiyaç duyar. Güç ünitesi kapatılmadan önce yola sıçrama, titreşim, ısı ve bakım erişimi dikkate alınmalıdır.
HCPGDD, tek bir güç ünitesi paketinden iki adet çift etkili hidrolik işlev gerektiren damperli römorklar için incelenebilir. Ana aktüatör artı bir yardımcı fonksiyona sahip OEM yapıları, değiştirme projeleri ve treyler sistemleri ile ilgili olabilir.
Tek bir çift etkili silindir, bir güç açma/yerçekimi azaltma devresi veya farklı bir akış ve basınç düzenlemesine ihtiyaç duyan bir sistem için otomatik olarak doğru seçim değildir. Uygulama gerçek kontrol sırasına uygun olmalıdır.
HCPGDD soruşturması için şunları hazırlayın:
Bu ayrıntılar, HCIC'nin ikili devreyi eksiksiz bir sistem olarak incelemesine ve üretim öncesinde projeye özgü kablolama, hortum veya kontrol gereksinimlerini belirlemesine yardımcı olur.
Damperli römorklara yönelik HCPGDD çift çift etkili hidrolik güç ünitesi, iki çift etkili hidrolik işlev için katalog tanımlı bir seçenektir. Temel tanımlama verileri 1,2 GPM akış, SAE #6 bağlantı noktaları, 8 galonluk bir tank, 3.000 PSI ve iki adet solenoidle çalıştırılan 4 yollu, 3 konumlu valf konfigürasyonudur.
Faydalı bir fiyat teklifi için her iki silindire ait verileri, kontrol sırasını, elektrik beslemesini, hidrolik şemasını ve montaj fotoğraflarını gönderin. HCIC daha sonra HCPGDD konfigürasyonunun treylerin tüm hidrolik sistemine uyup uymadığını inceleyebilir.
HCIC, taşıma, atık işleme, inşaat ve endüstriyel ekipmanlara yönelik hidrolik silindirler, hidrolik güç üniteleri ve ilgili hidrolik bileşenleri tedarik etmektedir. Nihai ürünün uygunluğu, tüm makine tasarımına ve geçerli güvenlik gerekliliklerine göre doğrulanmalıdır.
