4TG-E130x1307, 1.307 mm strok, 180 bar maksimum çalışma basıncı ve 15-25 ton katalog devrilme aralığına sahip dört kademeli damperli treyler gövde altı teleskopik hidrolik silindirdir.
Number of stages:
4 aşamaStroke:
1.307 mmMass:
58 kiloWorking volume:
13,7L4TG-E130x1307, HCIC-2026 kataloğunda listelenen dört aşamalı damperli römork altı teleskopik hidrolik silindirdir. Uzun bir strokun gövdenin ve şasinin altına sığması gereken yandan damperli ve üç yönlü damperli römorklara yönelik hafif hizmet alt gövde serisinin bir parçasıdır.
Model, OEM veya yedek silindir incelemesi için tanımlanmış bir başlangıç noktası sağlar: dört aşama, 1.307 mm strok, 180 bar maksimum çalışma basıncı ve 15-25 tonluk katalog devrilme kapasitesi aralığı. Silindir, satın almadan önce komple römork yapısına, hidrolik devreye ve montaj düzenine uygun hale getirilmelidir.
| Parametre | Katalog değeri |
|---|---|
| Modeli | 4TG-E130x1307 |
| Ürün türü | Gövde altı teleskopik hidrolik silindir |
| Aşama sayısı | 4 |
| Felç | 1.307 mm |
| Yığın | 58 kilo |
| Çalışma hacmi | 13,7L |
| Maksimum çalışma basıncı | 180 bar |
| Katalog boşaltma kapasitesi aralığı | 15–25 ton |
| Boyut L | 545mm |
| Boyut A | 216 mm |
| Boyut B | 329 mm |
| Boyut C | 132mm |
| Boyut D | 92mm |
| Boyut E | 58mm |
Yukarıdaki değerler, birlikte verilen HCIC-2026 kataloğundaki PDF sayfa 18'deki Gövde Altı Teleskopik Hidrolik Silindir tablosundan alınmıştır. Basılı tabloda, 4TG-E130x1307'ye yönelik satır, 1.307 mm strok, 58 kg kütle, 13,7 L çalışma hacmi ve 180 bar maksimum çalışma basıncı olmak üzere dört aşamayı gösterir.

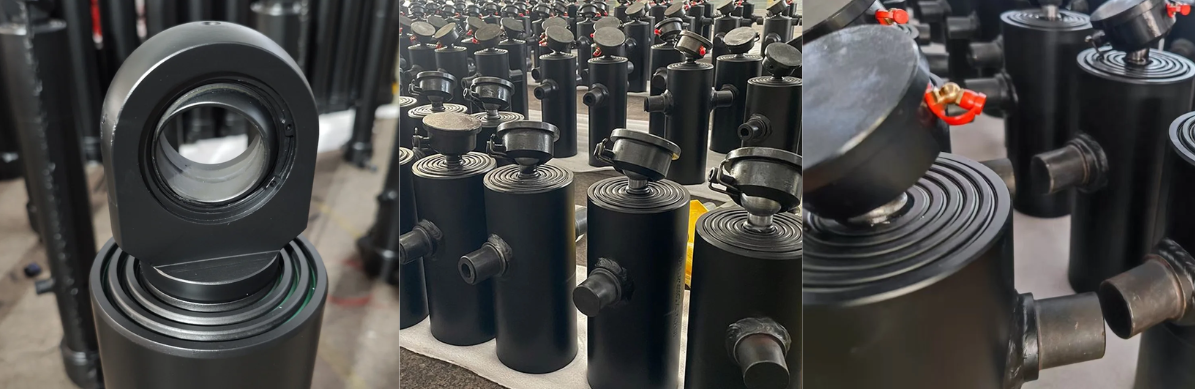

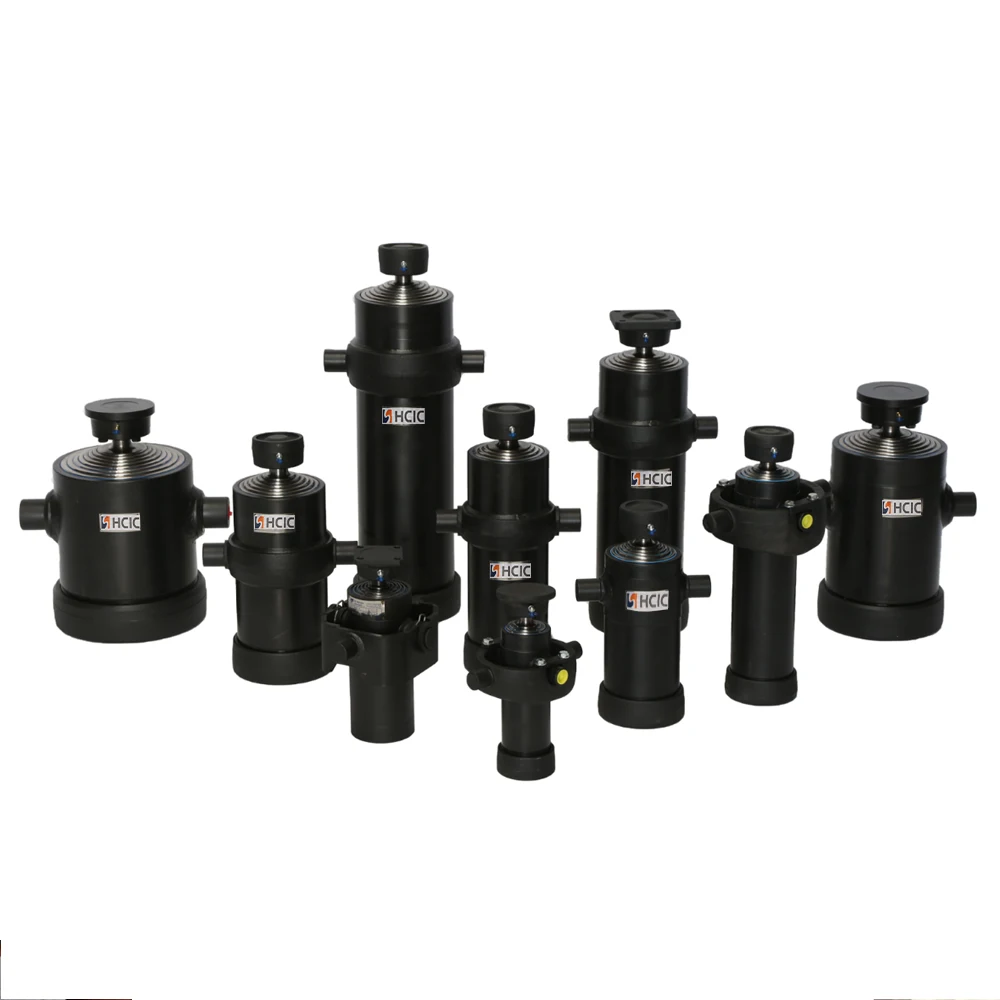

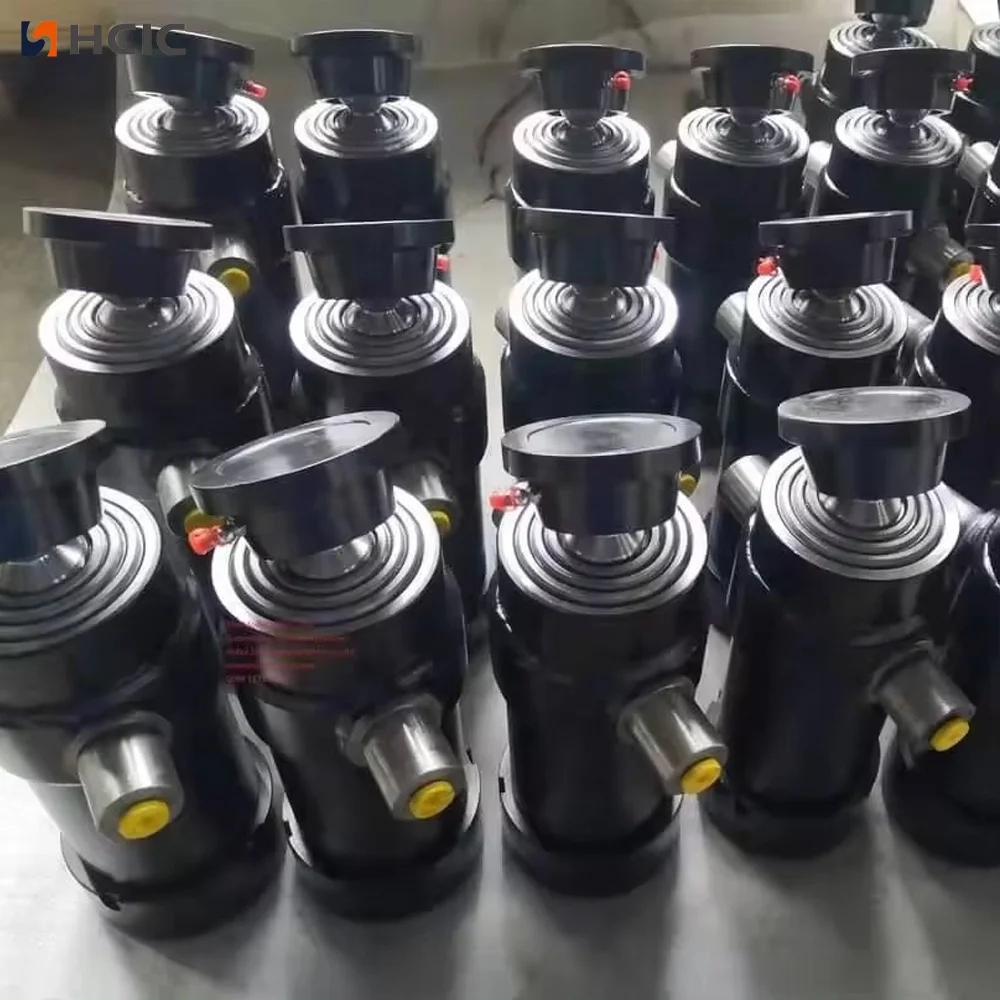

Teleskopik silindir, geri çekildiğinde uzatılmış uzunluğun tamamını gerektirmeden daha uzun bir çalışma hareketi üretmek için iç içe geçmiş aşamaları kullanır. Bu düzenleme, gövdenin altındaki mevcut alanın sınırlı olduğu ancak devirme sisteminin hala yeterli harekete ihtiyaç duyduğu damperli römorklarda kullanışlıdır.
4TG-E130x1307'nin dört aşaması ve listelenen 1.307 mm stroku vardır. 545 mm'lik L boyutu, kapalı alan planlaması için bir başlangıç noktası sağlar ancak kurulumda aynı zamanda silindir beşiği, pim veya halka bağlantısı, şasi elemanları, hortumlar ve damper gövdesinin tüm hareket yolu da hesaba katılmalıdır.
Silindir devrilme sonucunu tek başına belirlemez. Menteşe konumu, vücut ağırlığı, yük dağılımı, devrilme açısı, pompa akışı ve tahliye korumasının tamamı döngü sırasında gereken kuvvet ve hızı etkiler.

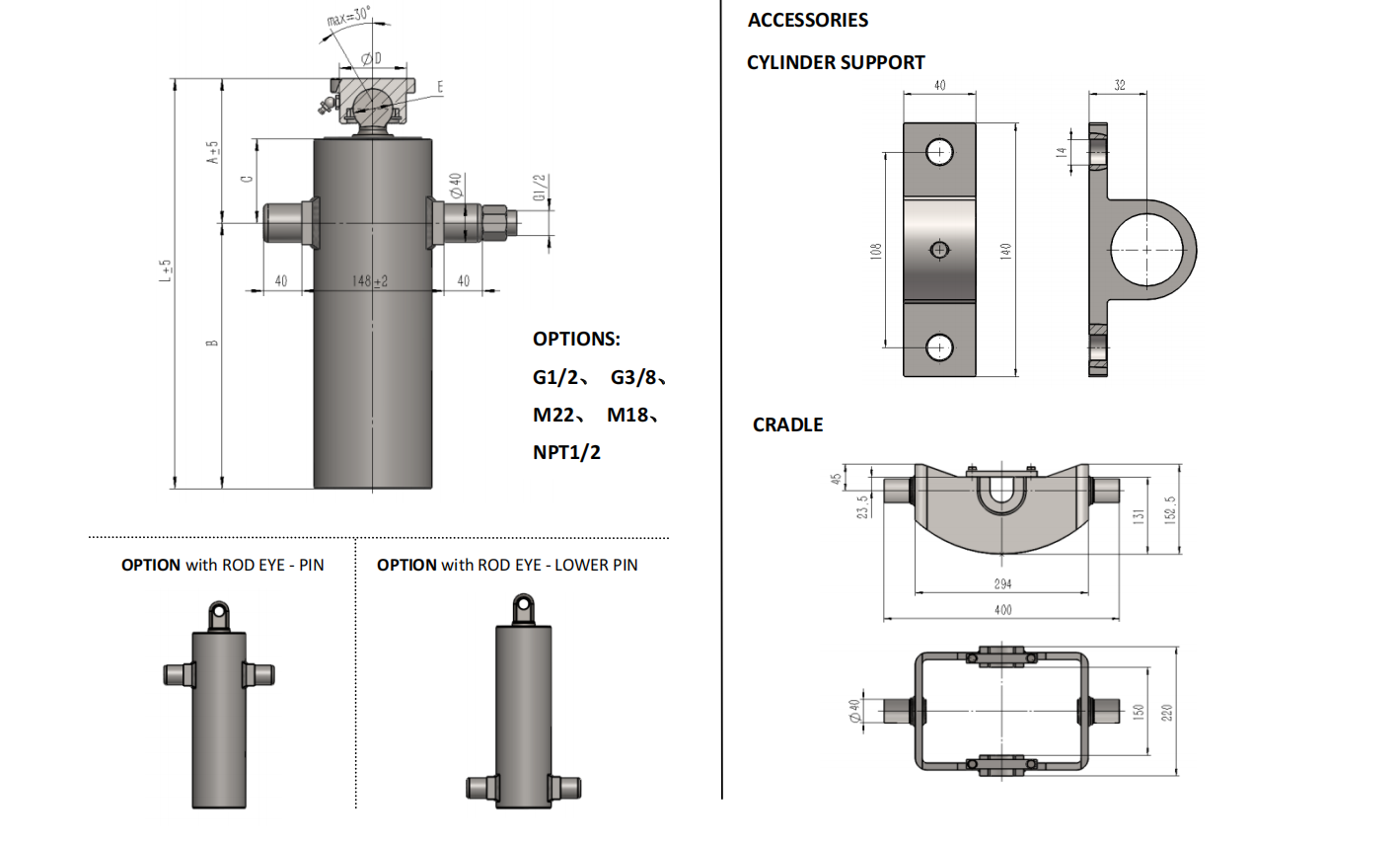

Listelenen L boyutu ve A–E kurulum boyutlarıyla başlayın. Bunları römork çizimiyle veya ölçülen montaj alanıyla karşılaştırın. Daha sonra silindiri tam devrilme arkı boyunca kontrol edin. Bir silindir, gövde kapalıyken şasiden kurtulabilir ancak gövde yükselirken bir travers veya brakete temas edebilir.

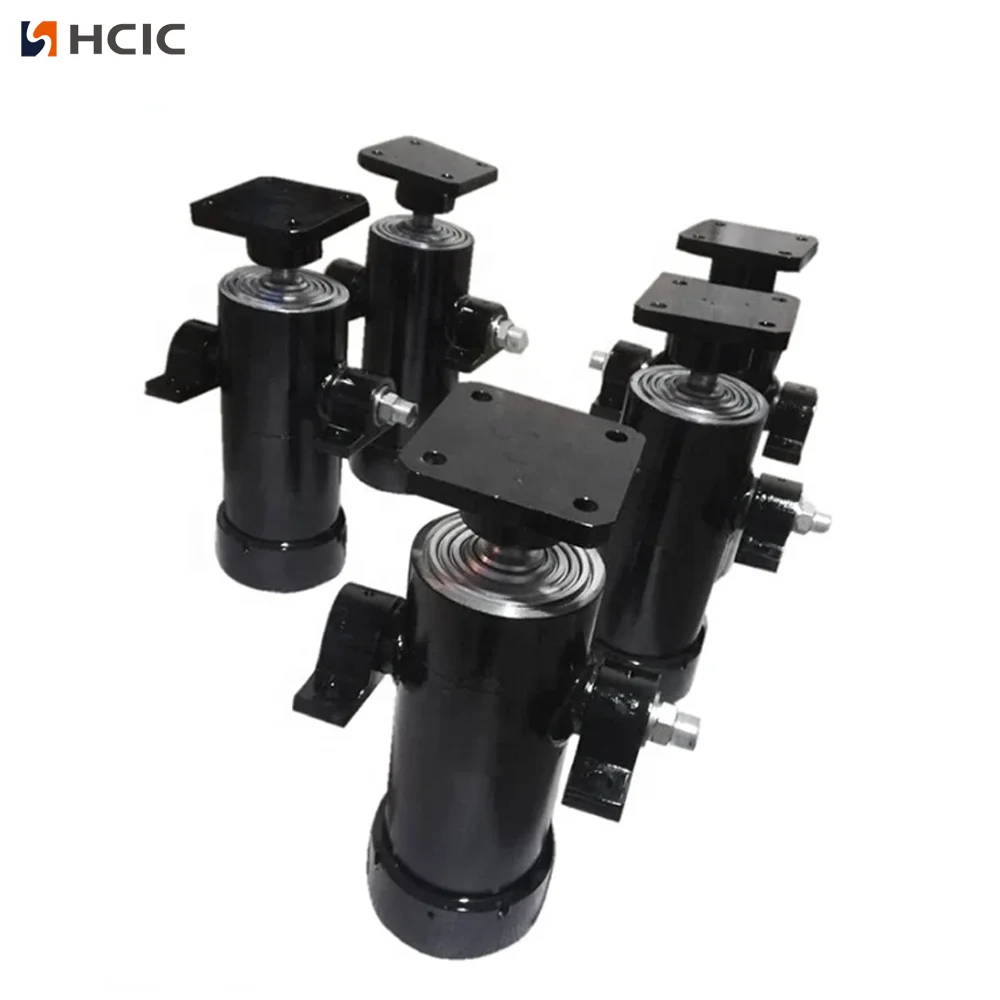

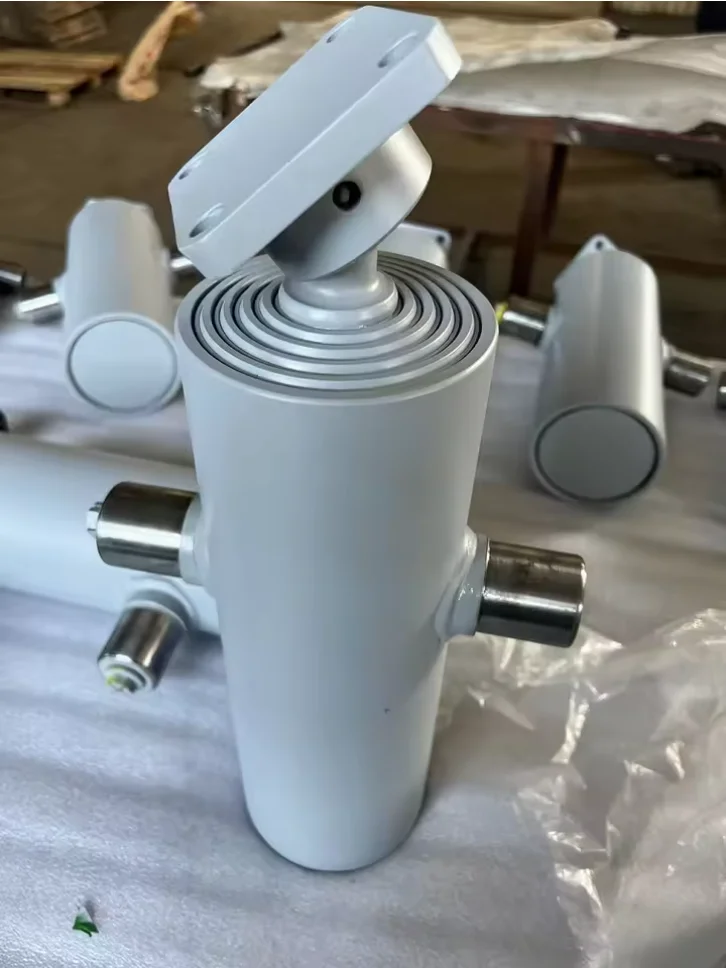

Katalog sayfası, destek beşiği referanslarıyla birlikte gövde altı silindir serisi için çubuk gözü ve alt pim seçeneklerini gösterir. 4TG-E130x1307 için tam bağlantı ve beşik düzeni proje çiziminden doğrulanmalıdır. Benzer görünümlü bir teleskopik silindirin aynı pin aralığını veya montaj yöntemini kullanacağını varsaymayın.
Silindir, römorkun montaj tasarımı yoluyla desteklenmeli ve hizalanmalıdır. Braketler silindiri pozisyona zorlamamalı veya uzatma sırasında yan yük oluşturmamalıdır. Yük uygulamadan önce pimleri, kızağı, hortumları ve yakındaki çerçeve elemanlarını kontrol edin.
Katalogda 4TG-E130x1307 için maksimum 180 bar çalışma basıncı listelenmektedir. Pompa, tahliye vanası, hortum boyutu, yağ hacmi ve kontrol devresi bu gereksinime göre gözden geçirilmelidir. Çalışma basıncı, garanti edilen kaldırma kapasitesiyle aynı değildir; gerçek kuvvet hidrolik basınca, etkili alana ve römorkun mekanik geometrisine bağlıdır.

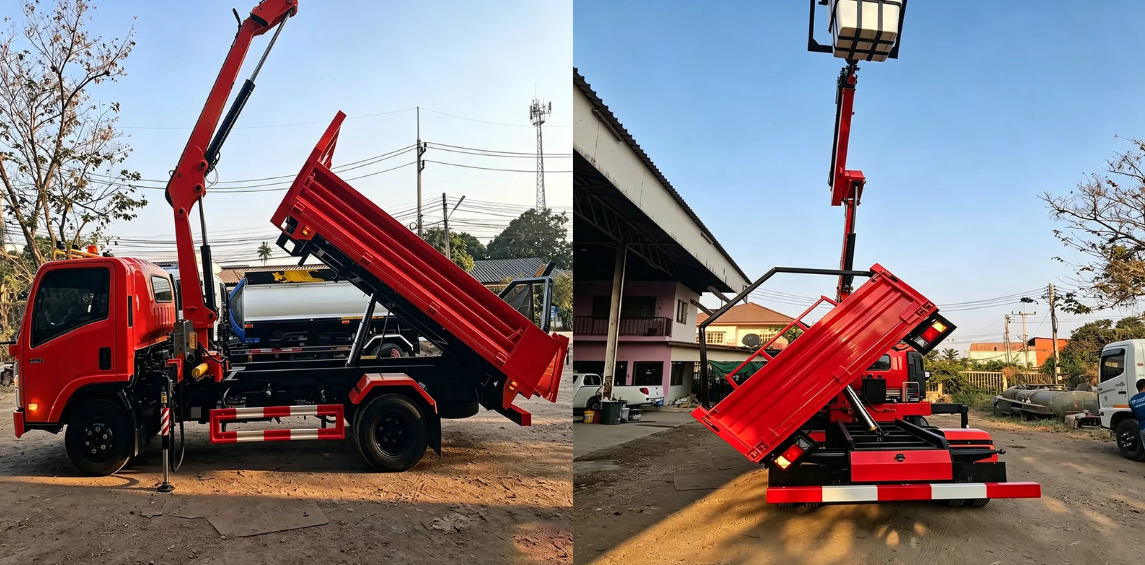

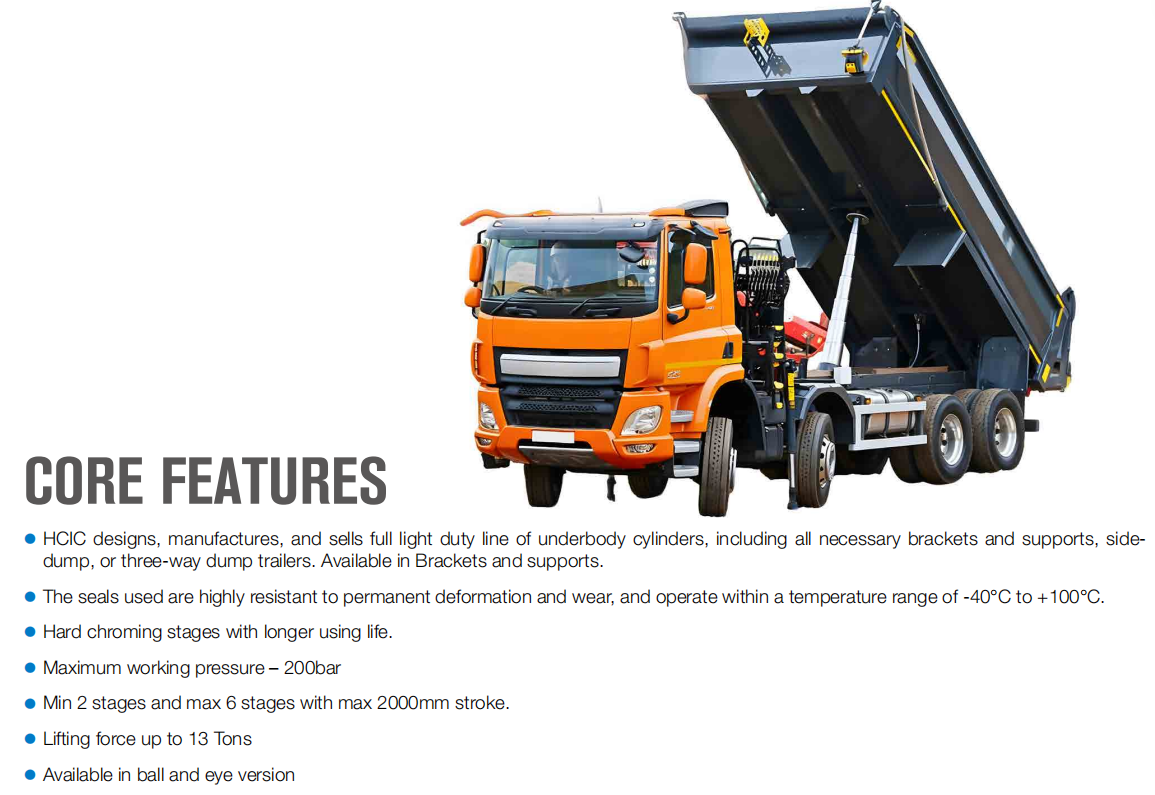

4TG-E130x1307, 1.307 mm stroklu dört aşamalı gövde altı teleskopik hidrolik silindire ihtiyaç duyan damperli römork projeleriyle ilgilidir. Mevcut kurulum alanı ve katalog uygulama aralığı projeyle eşleştiğinde yandan damperli ve üç yollu damperli römork yerleşimleri için düşünülebilir.
Katalogda 15-25 tonluk boşaltma kapasitesi aralığı listeleniyor. Bunu evrensel bir yük onayı olarak değil, katalog uygulaması referansı olarak değerlendirin. Treyler gövdesi, menteşe yapısı, şasi mukavemeti, yük dağılımı ve hidrolik sistemin birlikte değerlendirilmesi gerekmektedir.
4TG-E130x1307 OEM veya değiştirme talebi için şunu gönderin:
Bu bilgi, doğrudan silindir değişimini montaj veya hidrolik sistemin yeniden tasarlanmasından ayırmaya yardımcı olur.
4TG-E130x1307, treyler üreticilerine 1.307 mm strok, 58 kg kütle, 180 bar maksimum çalışma basıncı, 13,7 L çalışma hacmi ve 15-25 tonluk katalog devrilme aralığı ile tanımlanmış dört aşamalı alt gövde silindiri seçeneği sunar.
Sipariş vermeden önce teçhizatın incelenmesi için römork çizimini, montaj ölçümlerini ve hidrolik verilerini HCIC'ye gönderin.
