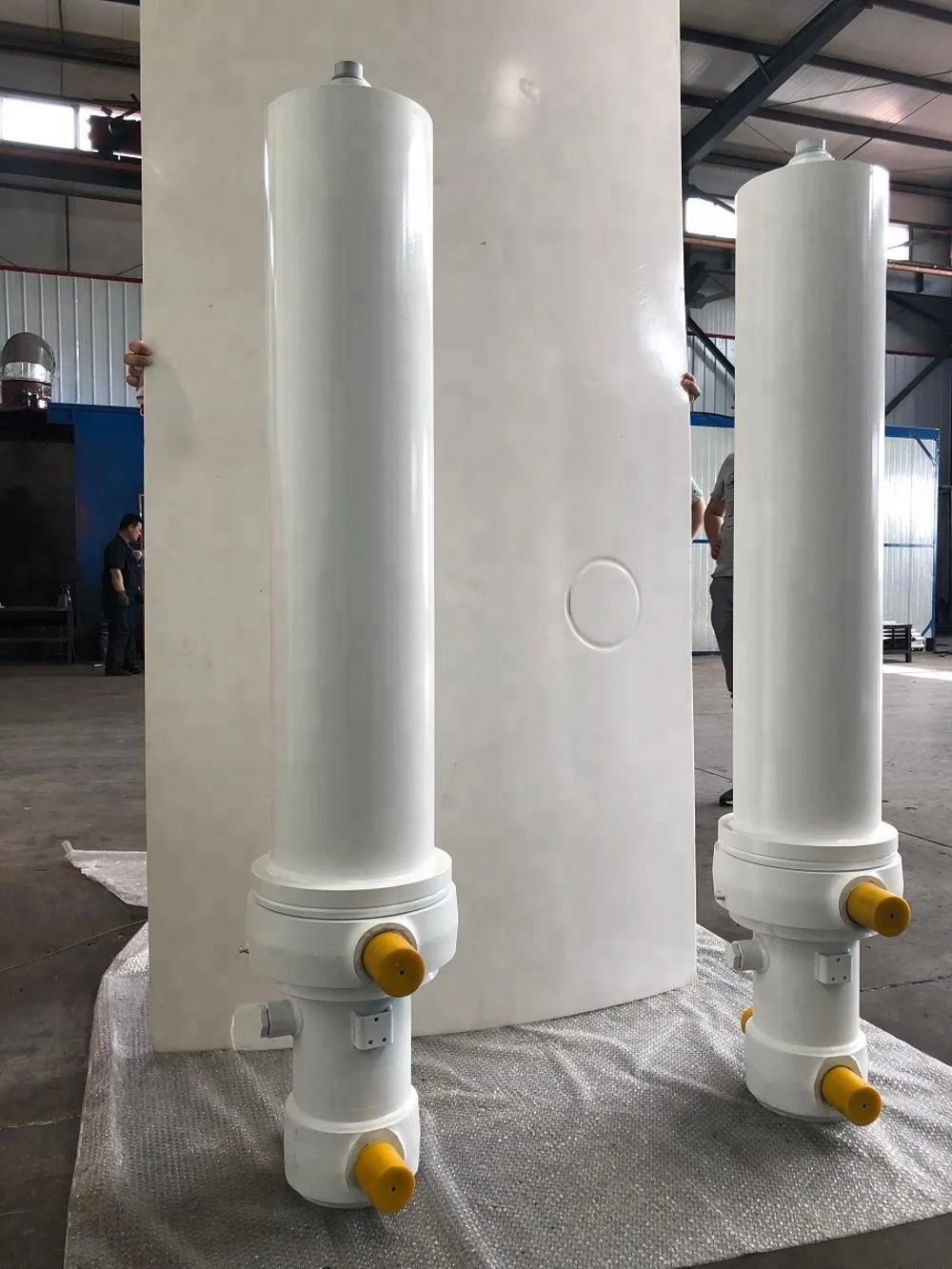

Ön Devirme Hidrolik Silindir

FE-4TG-E169*4280, 49 tonluk boşaltma kapasiteli bir uygulama için HCIC hidrolik boşaltma kataloğunda listelenen dört aşamalı bir önden boşaltma hidrolik silindiridir. Teleskopik yapısı, uzun bir çalışma aralığını, normalde tek kademeli bir silindirin ihtiyaç duyacağından daha kısa bir kapalı paketle birleştirir.

Model, silindir uzunluğunun, montaj geometrisinin ve araç yükünün birlikte gözden geçirilmesi gereken, önden devrilmeli damperli kamyon sistemi tasarımı için tasarlanmıştır. Katalog, ilk mühendislik tartışması için gerekli olan ana delik sırasını, basıncını, montaj boyutlarını ve kapalı uzunluğu sağlar.

---

I. Ürün Özellikleri

Yukarıdaki değerler, birlikte verilen HCIC-2026 kataloğundaki FE/FC ön devirme silindiri tablosundan alınmıştır. Devrilme kapasitesi referansı bir katalog uygulama değeridir, her kamyon konfigürasyonu için bir garanti değildir.

---

II. Dört Kademeli Teleskopik Yapı

FE-4TG-E169*4280 iç içe geçmiş dört aşama kullanır. Aşamalar uzadıkça delik sırası 169 mm'den 115 mm'ye düşer. Bu düzenleme, kapalı kurulum uzunluğunu 1.345 mm'de tutarken silindirin uzun bir kaldırma hareketi sağlamasına olanak tanır.

Öne devrilme döngüsü sırasında hidrolik basınç aktif sahne alanına etki eder. Aşama sırası değiştikçe mevcut kaldırma kuvveti ve hareket hızı da değişir. Bu nedenle bir silindir yalnızca en büyük çapına veya nominal araç kapasitesine göre seçilmemelidir. Gövde ağırlığı, taşıma kapasitesi, menteşe konumu, montaj noktaları ve hidrolik devrenin tümü nihai sistem sonucunu etkiler.

---

III. Kurulum Boyutları Önemlidir

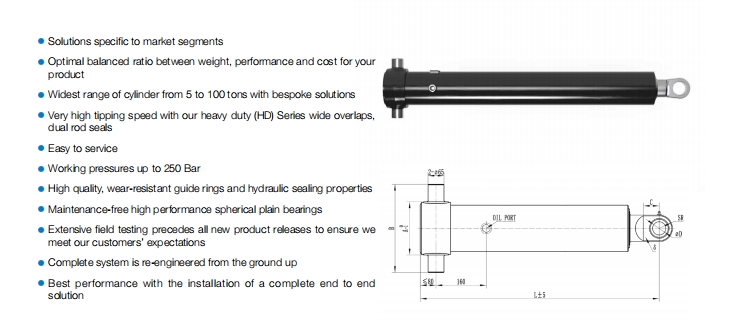

Katalogda FE-4TG-E169*4280 için A, B, C, D ve delta boyutları listelenmektedir. Bu boyutlar kamyonun ön montaj braketi, pivot düzeni, çerçeve açıklığı ve kapalı gövde konumuyla karşılaştırılmalıdır.

1.345 mm'lik kapalı uzunluk, silindirin şasi ile ön damper gövdesi arasına monte edilmesi durumunda özellikle önemlidir. Alıcılar ayrıca tam uzatılmış yolu, kaldırma başlangıcında silindirin açısını ve her montaj noktasının etrafındaki açıklığı da kontrol etmelidir. Boyutsal olarak benzer bir silindir, pim merkezleri veya braket geometrisi farklıysa yine de uygun olmayabilir.

---

IV. Basınç ve Uygulama İncelemesi

Katalogda bu model için 16 MPa'lık bir çalışma basıncı ve 49 tonluk devrilme kapasitesi referansı listelenmektedir. Bu rakamların pompa ayarı, valf koruması, hidrolik yağ akışı ve kamyon yapısıyla birlikte gözden geçirilmesi gerekir. Tek başına bir yük onayı olarak değerlendirilmemelidirler.

Alıcı, FE-4TG-E169*4280'i seçmeden önce 49 tonluk referansın gerçek araç ve damperli gövdeyle eşleşip eşleşmediğini doğrulamalıdır. Sistemin tamamı uyumlu braketler, pimler, hidrolik hatlar ve amaçlanan yük ve hareket için tasarlanmış bir kontrol devresi gerektirir.

---

V. Muayene ve Değiştirme Bilgileri

Değiştirme talebi için orijinal silindir kimliğini, montaj noktalarının fotoğraflarını, kapalı ve genişletilmiş ölçümleri, pim boyutlarını, yağ portu bilgilerini ve kamyon uygulama ayrıntılarını gönderin. Eski ünite hasar görmüşse çubuğun, kademe bağlantılarının ve montaj halkalarının fotoğrafları, silindir problemini braket veya hizalama probleminden ayırmaya yardımcı olur.

Aşağıdaki bilgiler OEM teklifi için faydalıdır:

• Kamyon markası, modeli ve amaçlanan yük aralığı
• Ön devrilme gövde boyutları
• Kapalı kurulum uzunluğu ve mevcut açıklık
• Montaj pimi çapı ve merkez konumları
• Hidrolik basınç ve pompa akışı
• Hortum ve port düzenlemesi
• Gerekli miktar ve değiştirme durumu

---

VI. Çözüm

FE-4TG-E169*4280, 169/158/136/115 mm delik sırasına, 16 MPa katalog basıncına ve 1.345 mm kapalı uzunluğa sahip özel bir dört kademeli önden devirmeli hidrolik silindirdir. Uygunluğu yalnızca model numarasına değil, damperli kamyon sisteminin tamamına bağlıdır. Projeye özel inceleme için montaj çizimini ve hidrolik verilerini HCIC'ye gönderin.

---

VII. HCIC Hakkında

HCIC, araç ve endüstriyel uygulamalara yönelik hidrolik silindirler ve güç üniteleri geliştirmekte ve üretmektedir. HCIC, teknik incelemenin temeli olarak müşteri çizimlerini, ölçümlerini ve uygulama gereksinimlerini kullanarak OEM ve değiştirme taleplerini destekler.

FE-4TG-E169*4280 teklif incelemesi talep edin:
