Ürün Açıklaması

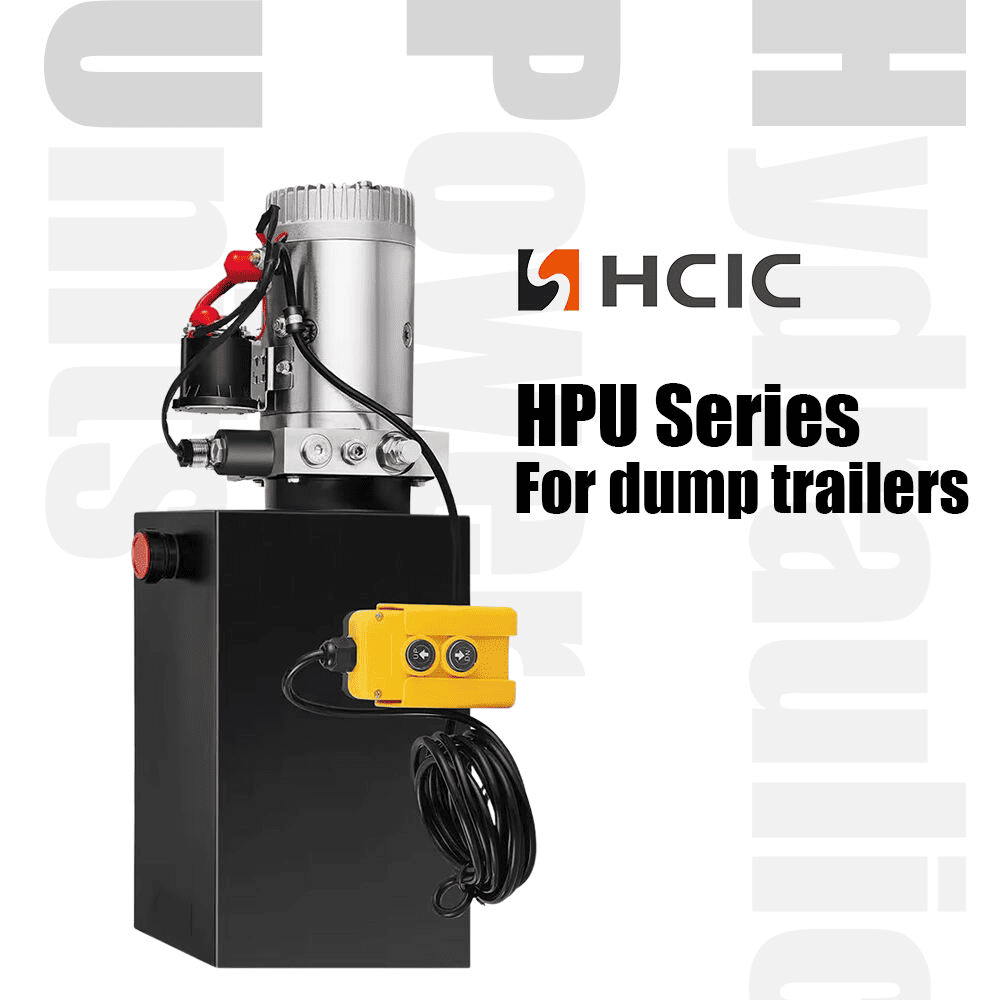

Damperli römorklar için HCPGD çift etkili hidrolik güç ünitesi. Katalogda 1,2 GPM akış hızı, 6 galonluk tank, 3.000 PSI basınç değeri ve SAE #6 bağlantı noktaları belirtilmektedir. Solenoidle çalıştırılan 4 yollu, 3 konumlu valf düzeni, her iki yönde de güçle harekete ihtiyaç duyan hidrolik devreler için tasarlanmıştır.

Bir treyler üreticisi veya filo bakım ekibi için önemli olan sadece motor ve rezervuar boyutu değildir. HPU silindire, mevcut elektrik kaynağına, hidrolik yağına, hortum düzenine ve gerekli harekete uygun olmalıdır. Bu makale, HCPGD spesifikasyonunun ne anlama geldiğini ve siparişten önce hangi bilgilerin onaylanması gerektiğini açıklamaktadır.

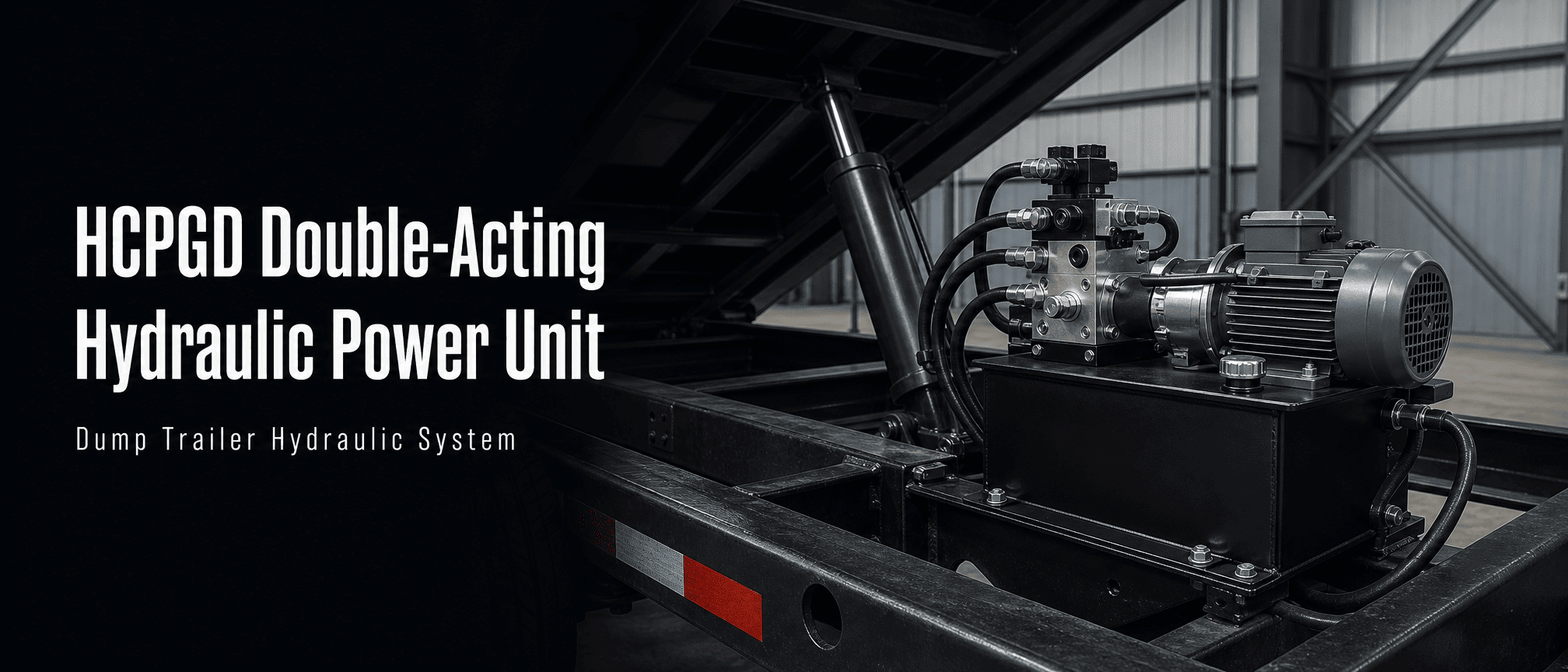

power unit

I. HCPGD Hidrolik Güç Ünitesi Ne İşe Yarar?

Hidrolik güç ünitesi, elektrik gücünü hidrolik akış ve basınca dönüştürür. Pompa, çift etkili silindirin seçilen tarafına yağ gönderir. Valf konumu değiştirdiğinde devre, yağ akışını tersine çevirir, böylece silindir hidrolik güç altında uzayıp geri çekilebilir.

Bu nedenle HCPGD çift etkili hidrolik güç ünitesi, elektrikli uzatma fonksiyonuna ve elektrikli geri çekme fonksiyonuna ihtiyaç duyan damperli römork tasarımına uygundur. Kesin hareket hala silindir hacmine, yüke, tahliye ayarına, hortum boyutuna ve kontrol devresine bağlıdır. HPU, izole edilmiş bir bileşen olarak değil, hidrolik sistemin tamamının bir parçası olarak seçilmelidir.

II. HCPGD için Katalog Spesifikasyonu

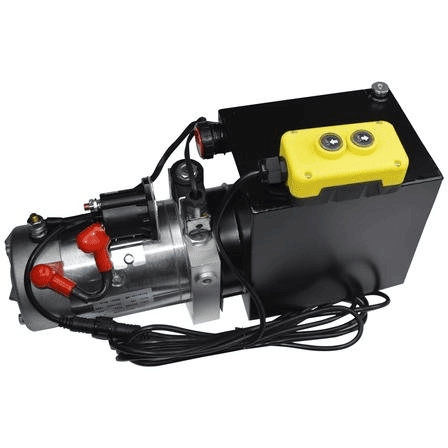

hydraulic power unit

Öğe	Katalog özellikleri
Modeli	HCPGD
Ürün türü	Çift etkili hidrolik güç ünitesi
Katalogda listelenen uygulama	Damperli römork
Akış hızı	1,2 GPM
Bağlantı noktası boyutu	SAE#6
Tank boyutu	6 galon
Basınç	3.000 PSI
Valfleme	Solenoidle çalıştırılan; 4 yollu, 3 konumlu

Bunlar HCIC-2026 kataloğunda yayınlanmış HCPGD değerleridir. Katalog, bu model için eksiksiz bir motor akımı, akü kapasitesi, görev döngüsü, tahliye valfi ayarı veya kontrol cihazı bağlantı şeması sağlamaz. Bu ayrıntılar, üretim onayından önce proje gereksinimlerine göre doğrulanmalıdır.

III. Vana ve Devre Mantığı

4 yollu, 3 konumlu valf, güç ünitesine çift etkili bir hidrolik aktüatör için yön kontrol yapısı sağlar. Çalışan portlardan biri yağı silindiri uzatmak için yönlendirirken diğeri yağı tanka geri gönderir. Tersi komutta akış yolu tersine döner.

Orta konum, son devre ve valf spesifikasyonuyla onaylanması gereken bir tasarım detayıdır. Elektrik komutu bırakıldığında aktüatörün nasıl davranacağını etkiler. Bir treyler üreticisi, hidrolik şemayı, yük kontrol gerekliliklerini ve güvenli indirme yöntemini incelemeden merkez durumunu üstlenmemelidir.

SAE #6 bağlantı noktası bağlantısının ayrıca seçilen hortum, adaptör ve bağlantı standardına göre kontrol edilmesi gerekir. Doğru diş tanımlama ve sızdırmazlık uygulaması önemlidir çünkü küçük bir bağlantı sızıntısı havanın girmesine, yağ kaybına neden olabilir ve römork hareketini tutarsız hale getirebilir.

IV. 6 Galonluk Tank Neden Önemlidir?

HCPGD, 6 galonluk bir tankla listelenmiştir. Rezervuar hacmi, yağın geri dönüşü için bir yer sağlar ve sistemin, silindirin ihtiyaç duyduğu yağ hacmini yönetmesine yardımcı olur. Gerekli tank boyutu yalnızca silindir çapına göre belirlenmez. Bu aynı zamanda silindir strokuna, çubuk hacmine, devre düzenine, hortum hacmine, yağ seviyesine, mevcut montaj alanına ve çalışma döngüsüne de bağlıdır.

Tank, emme hattı, dönüş yolu ve servis erişiminin pratik kalmasını sağlayacak şekilde güvenli bir şekilde monte edilmeli ve konumlandırılmalıdır. Sipariş vermeden önce kurulumu yapan kişinin gerçek rezervuar boyutlarını, montaj yönünü, dolgu ve havalandırma düzenini ve HCIC ile kullanılabilir yağ seviyesini doğrulaması gerekir.

V. Akış, Basınç ve Gerçek Çalışma Hızı

Katalogda HCPGD için 1,2 GPM ve basınç spesifikasyonu için 3.000 PSI listelenmektedir. Bu değerler doğrudan garantili römork kaldırma süresine veya kaldırma kapasitesine dönüştürülmemelidir. Gerçek hız silindir hacmine ve yüke bağlıdır. Gerçek çalışma basıncı gereken kuvvete, mekanik geometriye, sürtünmeye, kısıtlamaya ve tahliye korumasına bağlıdır.

Basit bir ilk kontrol, gerekli silindir hacmini mevcut akışla karşılaştırmaktır. Daha büyük bir silindirin aynı stroku tamamlamak için daha fazla yağa ihtiyacı vardır, dolayısıyla aynı akış hızında hareketi normalde daha uzun sürer. Bir sistem tasarımcısı ayrıca çift etkili bir silindirin çubuk tarafından geri dönüş akışını, hortum uzunluğunu ve hidrolik yağın sıcaklığa bağlı viskozitesini de dikkate almalıdır.

3.000 PSI katalog değeri silindir, hortumlar, bağlantı parçaları ve kontrol bileşenlerine göre kontrol edilecek bir sistem tasarım sınırıdır. Her treylerin sürekli o basınçta çalışacağı bir vaat olarak algılanmamalı.

VI. Damperli Römork için Kurulum Noktaları

HCPGD çift etkili hidrolik güç ünitesini takmadan önce aşağıdaki noktaları doğrulayın:

1. Silindir uyumluluğu:Bağlı aktüatörün çift etkili olduğunu ve her iki bağlantı noktasının doğru şekilde tanımlandığını doğrulayın.

2. Elektrik beslemesi:Gerilimi, akım talebini, sigorta korumasını, kablo boyutunu ve kontrol anahtarı uyumluluğunu doğrulayın.

3. Hidrolik bağlantılar:SAE #6 bağlantı noktalarını doğru hortumlar ve adaptörlerle eşleştirin. Emme ve dönüş yollarını temiz tutun.

4. Rezervuar konumu:Doldurma, inceleme, temizleme ve gelecekteki servis işlemleri için yeterli alan bırakın.

5. Basınç koruması:Tahliye valfi düzenlemesini ve tüm devre için güvenli basıncı doğrulayın.

6. Yük kontrolü:Elektrik gücü kesilirse boşaltma gövdesinin nasıl tutulduğunu ve indirildiğini gözden geçirin.

7. Hava giderme:Onaylı yağı doldurun, sistem tasarımına göre devrenin havasını alın ve birkaç kontrollü döngüden sonra depo seviyesini kontrol edin.

Nihai konfigürasyon onaylanmadan önce HCIC'nin treyler yerleşimini, silindir verilerini, gerekli besleme voltajını ve hidrolik şemasını alması gerekir.

VII. Yaygın Seçim Hataları

Yalnızca PSI'ya göre seçim

Basınç, sistemin tam performansını belirlemez. Silindir kuvveti, mekanik kaldıraç ve akış gereksinimi birlikte dikkate alınmalıdır.

Akışı kaldırma kapasitesi olarak ele almak

1,2 GPM değeri doğrudan bir römorkun kaldırabileceği kütleyle değil, yağ akışıyla ilgilidir. Yük kapasitesi silindir ve treyler yapısının yanı sıra hidrolik devreye de bağlıdır.

Dönüş tarafını göz ardı etmek

Çift etkili bir sistem, aktüatörün her iki tarafında da doğru yönlendirmeye ihtiyaç duyar. Hortumun yanlış tanımlanması silindirin yanlış yönde hareket etmesine veya istenildiği gibi geri çekilememesine neden olabilir.

Valf merkezi fonksiyonunun tanımsız bırakılması

4 yollu, 3 konumlu valf, gerekli nötr davranışa ve güvenli indirme düzenine uygun olmalıdır.

VIII. OEM ve Değiştirme Sorgulama Bilgileri

HCPGD çift etkili hidrolik güç ünitesi teklifi için şunları sağlayın:

Römork tipi ve amaçlanan uygulama

Silindir deliği, çubuk çapı ve strok
Gerekli uzatma ve geri çekme davranışı
Elektrik voltajı ve mevcut akım
Belirtilmişse hedef çevrim süresi
Hidrolik yağ tipi veya mevcut sistem yağı
Hortum ve bağlantı standardı
Kurulum alanı ve montaj yönü
Kontrol yöntemi ve uzaktan kontrol gereksinimleri
Gerekli miktar ve teslimat hedefi

Bu bilgi, HPU konfigürasyonunun tek bir numaradan alıntı yapmak yerine komple treyler sistemiyle karşılaştırılarak kontrol edilmesine olanak tanır.

IX. Sıkça Sorulan Sorular

HCPGD tek etkili mi yoksa çift etkili mi?

HCIC-2026 kataloğu, HCPGD'yi çift etkili bir hidrolik güç ünitesi olarak listelemektedir.

HCPGD için hangi akış hızı listelenmiştir?

Katalogda 1,2 GPM'lik bir akış hızı listelenmektedir.

HCPGD hangi tank boyutunu kullanıyor?

Katalogda 6 galonluk bir tank listeleniyor.

Hangi bağlantı noktası boyutu belirtildi?

Katalogda SAE #6 bağlantı noktası boyutu listelenmektedir.

Katalog her elektrik detayını doğruluyor mu?

Hayır. Model tablosu tam bir motor akımı, kablo bağlantı şeması veya görev döngüsü spesifikasyonu sağlamaz. Bu noktaların amaçlanan römork için onaylanması gerekir.

X. HCPGD Yapılandırma İncelemesini Talep Edin

HCPGD çift etkili hidrolik güç ünitesi, katalogda listelenen akış, tank, basınç ve valf verilerine sahip, tanımlanmış bir damperli römork HPU seçeneğidir. Güvenilir bir fiyat teklifi için HCIC'ye silindir teknik özelliklerini, elektrik beslemesini, hidrolik şemasını ve kurulum kısıtlamalarını gönderin.

HCIC daha sonra HCPGD konfigürasyonunun uygulamanın tamamıyla eşleşip eşleşmediğini inceleyebilir ve üretim öncesinde onay gerektiren projeye özel ayrıntıları belirleyebilir.

XI.HCIC Hakkında

Jinan Huachen Industrial Co., Ltd. 1998 yılında kuruldu. HCIC-2026 kataloğu, şirketi ulaşım ekipmanları, inşaat makineleri ve diğer endüstriyel uygulamalar da dahil olmak üzere endüstrilere yönelik hidrolik silindirler ve güç ünitelerine odaklanan bir hidrolik ürün üreticisi olarak tanımlıyor.
