Kiriş pompalama ünitesi için HCIC hidrolik silindir. Zorlu petrol sahası uygulamaları için özelleştirilebilir akış, basınç, ortam, boyutlar ve kontrol yöntemleriyle kompakt hidrolik çalıştırma.
Actuation:
Hidrolik doğrusal hareketFlow rate:
Proje gereksinimine göre özelleştirilmişWorking pressure:
Proje gereksinimine göre özelleştirilmişHydraulic medium:
Proje gereksinimine göre özelleştirilmişDimensions:
Kurulum ve görev gereksinimlerine göre özelleştirilmişKiriş pompalama ünitesi için bir hidrolik silindir, petrol üretim ekipmanına yönelik bir hidrolik pompalama sistemi içinde doğrusal aktüatör olarak çalışır. Silindir, hidrolik basıncı kontrollü doğrusal harekete dönüştürür. Bu hareket, geleneksel ışın pompalama ekipmanında kullanılan mekanik eylemin yerini alır veya onu tamamlar.
Önemli olan kompakt güçtür. Bir hidrolik pompalama sistemi, aktüatörü, kontrol devresini ve güç kaynağını geleneksel bir ışın pompalama mekanizmasından daha küçük bir düzenlemeye yerleştirebilir. Ayrıca tek bir sabit mekanik harekete bağlı kalmak yerine hareketi hidrolik basınç ve akış aracılığıyla düzenleyebilir.
Petrol sahası alıcısı için ürün sorusu basitçe "silindir ne kadar kuvvet üretiyor?" değildir. Gerçek sorular daha pratiktir: Silindir pompalama döngüsüne uyabilir mi? Hidrolik devre hızını kontrol edebilir mi? Sızdırmazlık sistemi seçilen akışkan ve dış ortam koşullarını karşılayabilir mi? Tedarikçi, kuyu sahası düzeni standart olmadığında boyutları veya kontrol yöntemini değiştirebilir mi?
HCIC, bu ürünü projeye özel hidrolik pompalama sistemleri için özelleştirilebilir bir yağ pompalama hidrolik silindiri olarak konumlandırır.
HCIC kataloğu, yağ pompalama hidrolik silindirini özel kullanımlı bir hidrolik çözümün parçası olarak sunar. Tam silindir, tek bir evrensel boyuttan seçilmek yerine, pompalama sistemi etrafında yapılandırılır.
| Tasarım Öğesi | HCIC Yapılandırma Yaklaşımı |
|---|---|
| Ürün türü | Yağ pompalama hidrolik silindiri |
| Ana uygulama | Petrol üretimi için hidrolik pompalama sistemleri |
| Çalıştırma | Hidrolik doğrusal hareket |
| Akış hızı | Proje gereksinimine göre özelleştirilmiş |
| Çalışma basıncı | Proje gereksinimine göre özelleştirilmiş |
| Hidrolik ortam | Proje gereksinimine göre özelleştirilmiş |
| Boyutlar | Kurulum ve görev gereksinimlerine göre özelleştirilmiş |
| Kontrol yöntemi | Sistem mimarisine göre özelleştirilmiş |
| Sistem hedefi | Kompakt ayak izi, verimli hidrolik çalıştırma ve kontrollü çalışma |
Katalog, özelleştirme öğeleri olarak akış hızını, basıncı, ortamı, boyutları ve kontrol yöntemlerini özel olarak tanımlar. Bunlar bir mühendislik ekibinin teklif vermeden önce sağlaması gereken değerlerdir.
Geleneksel bir ışın pompalama düzenlemesi, hareketi iletmek için mekanik yapıyı kullanır. Hidrolik bir düzenleme, güç ünitesini ve aktüatörü ekipman yerleşiminin izin verdiği yere yerleştirebilir. Kiriş pompalama ünitesinin hidrolik silindiri yalnızca doğru montaj noktalarına, hidrolik bağlantılara ve çalışma açıklığına ihtiyaç duyar.
Bu, yenileme projelerinde önemlidir. Mevcut kuyu sahası ekipmanı nadiren bir mühendise tamamen açık bir düzen sağlar. Özel bir yağ pompalama hidrolik silindiri, tüm kurulumu standart bir çerçeveyi takip etmeye zorlamak yerine mevcut alan etrafında tasarlanabilir.
Hidrolik hareket akış ve basınçla kontrol edilir. Akış aktüatör hızını etkiler. Basınç, silindire uygulanan kuvveti ve devrenin koruma ayarını belirler. Bu ayırma, sistem tasarımcısına pompalama döngüsü üzerinde sabit bir mekanik tahrikten daha fazla kontrol sağlar.
Ayrıca operatöre makineyi farklı çalışma koşullarına göre ayarlaması için pratik bir yol sağlar. Herhangi bir ayarlama hala tüm sistemin onaylanmış basınç, akış ve sıcaklık limitleri dahilinde kalmalıdır.
HCIC kataloğu, yüksek enerji verimliliğini hidrolik pompalama sistemlerinin bir avantajı olarak tanımlar. Yararlı mühendislik sorusu, bu verimliliğin nereden geldiğidir: pompa, vana düzeni, aktüatör boyutu ve kontrol stratejisi eşleştirilmelidir. Büyük boyutlu bir pompa veya kötü ayarlanmış tahliye ayarı, enerjiyi ısı olarak boşa harcar.
Bu nedenle HCIC, silindir konfigürasyonunu onaylamadan önce proje akış hızını ve basıncını sorar. Silindir hidrolik güç kaynağından bağımsız olarak seçilemez.
Silindir kuvveti, piston alanına etki eden hidrolik basınçla belirlenir. Daha büyük bir delik aynı basınçta daha fazla kuvvet sağlar ancak aynı zamanda birim strok başına daha fazla hidrolik yağı gerektirir. Bu, pompa akış gereksinimlerini ve döngü hızını değiştirir.
Bu nedenle doğru delik bir sistem kararıdır. Gerekli yüke, mevcut pompa kapasitesine, hedef çevrim süresine ve montaj alanına göre kontrol edilmelidir.
Strok, pistonun kat ettiği doğrusal mesafedir. Bir yağ pompalama uygulamasında strok, doğrudan pompalama mekanizmasının gerekli hareketine bağlıdır. Çok az strok mekanik çıkışı sınırlar. Çok fazla strok yağ hacmini, kurulum uzunluğunu ve enerji talebini artırır.
Silindir çiziminde geri çekilmiş uzunluk, uzatılmış uzunluk, pin-merkez mesafesi, montaj stili ve bağlantı noktası konumu belirtilmelidir. Bu boyutlar, hidrolik olarak doğru olan ancak fiziksel olarak takılması imkansız olan bir silindiri engeller.
Katalog, hidrolik ortamın özelleştirilmesine olanak tanır. Bu gereklilik asla küçük bir ayrıntı olarak ele alınmamalıdır. Conta malzemesi, sıcaklık aralığı, sıvı uyumluluğu ve kirlenme kontrolü silindir ömrünü etkiler.
Alıcı, seçilen akışkan tipini, çalışma sıcaklığını, beklenen kirlilik seviyesini ve bakım aralığını sağlamalıdır. HCIC daha sonra gerçek sistemin sızdırmazlık paketini ve yüzey işlemini inceleyebilir.

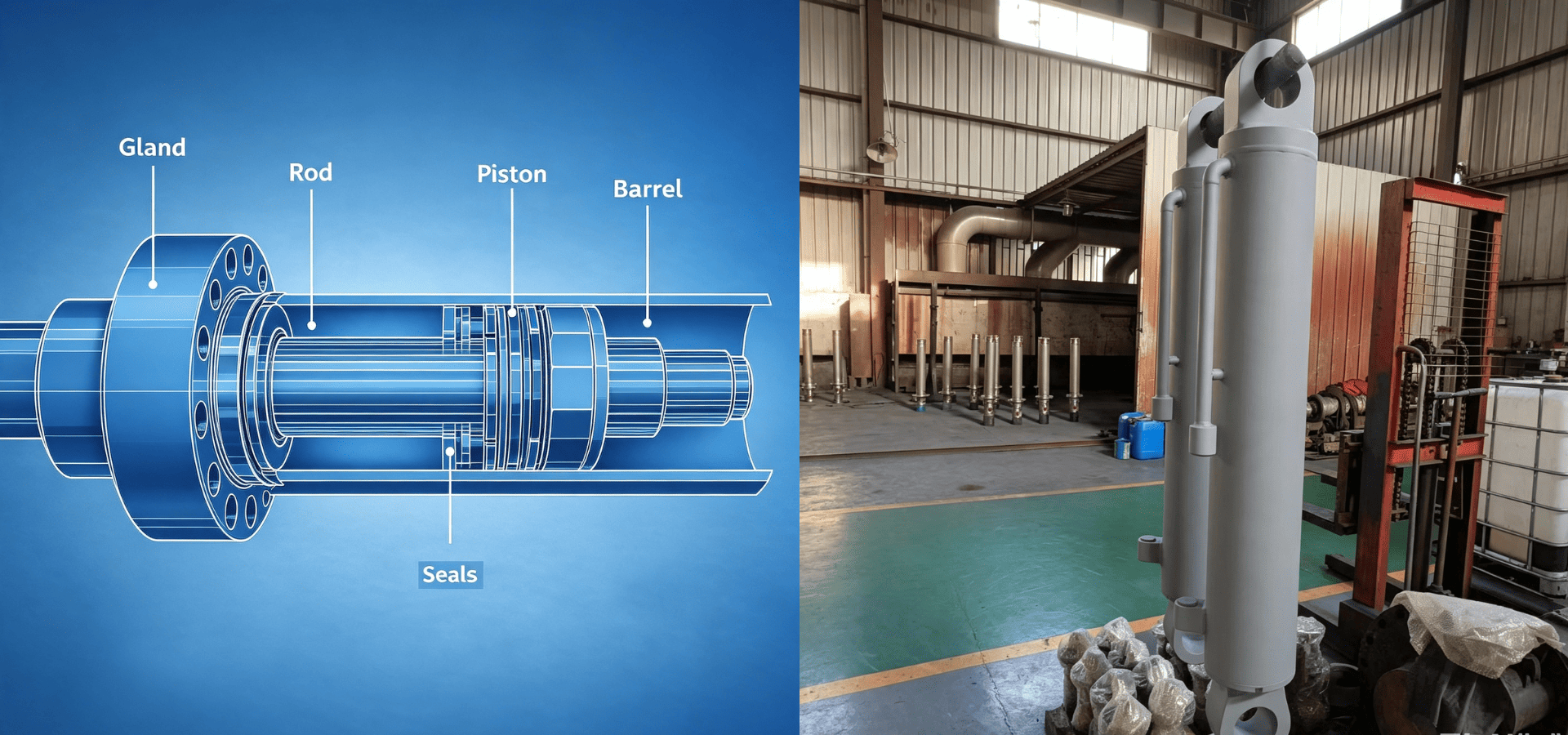

Çubuk dış ortama maruz kalır ve her döngüde çubuk contasından geçer. Namlu deliği pistonu yönlendirir ve basınç yükünü taşır. Yüzey durumu, düzgünlüğü ve boyut toleransı sürtünmeyi, sızıntıyı ve servis ömrünü etkiler.

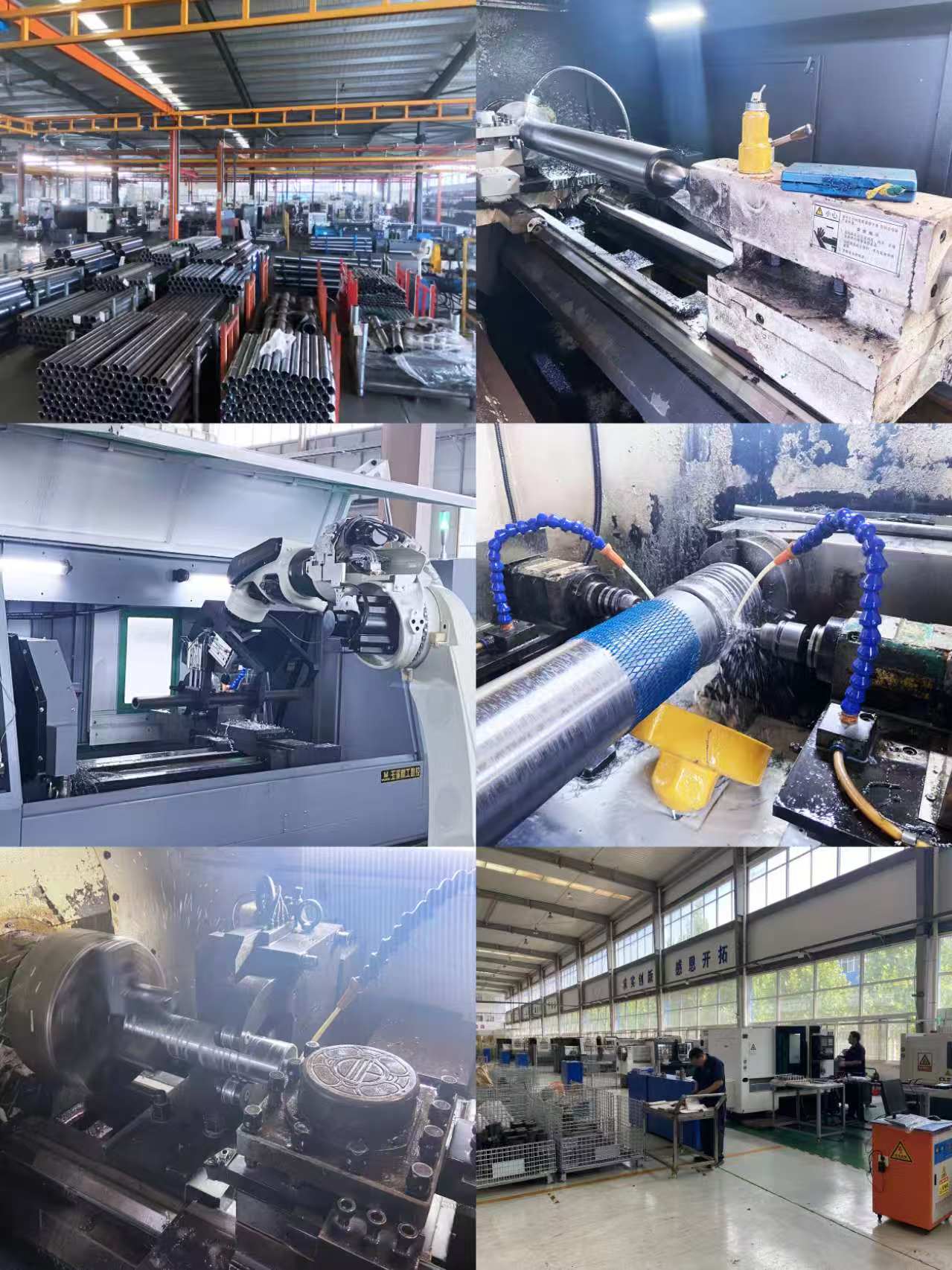

HCIC'nin üretim yetenekleri arasında silindir tasarımı, test etme ve üretim yer almaktadır. Özel bir yağ pompalama hidrolik silindiri için nihai yüzey ve boyut gereksinimleri, varsayıma bırakılmak yerine onaylı çizimde belirtilmelidir.
Bu ürün, petrol üretim ekipmanlarında kullanılan hidrolik pompalama sistemleri için tasarlanmıştır. Tipik proje koşulları şunları içerebilir:
Nihai tasarım, gerçek kuyu sahası görev döngüsünden onaylanmalıdır. Yağın viskozitesi, ortam sıcaklığı, strok frekansı, yük değişimi ve kirlenme doğru spesifikasyonu değiştirebilir.
Bu ayrıntıları soruşturmayla birlikte gönderin:
Eksiksiz bir veri sayfası, teklif süresini kısaltır ve üretim başladıktan sonra pahalı yeniden tasarımı önler.
HCIC, 1998'den beri hidrolik ürünler üretmektedir. Şirket, hidrolik silindirler ve güç üniteleri üzerine yoğunlaşmakta ve özelleştirilmiş hidrolik çözümler için şirket içi tasarım, test ve üretim sağlamaktadır.
Petrol sahası projeleri için yararlı avantaj, genel bir katalog vaadi değildir. Aktüatörü hidrolik sistemle birlikte ele alma yeteneğidir: boyutlar, basınç, akış, ortam ve kontrol yöntemi tek bir mühendislik paketi olarak incelenir.
- WhatsApp / Tel: +86 153 7619 8599
- E-posta: davidsong@mail.huachen.cc
- Web sitesi: http://jnhcic.com/
Pompalama sistemi verilerini ve mevcut silindir çizimini gönderin. HCIC başvuruyu inceleyebilir ve projeye özel bir teklif hazırlayabilir.
