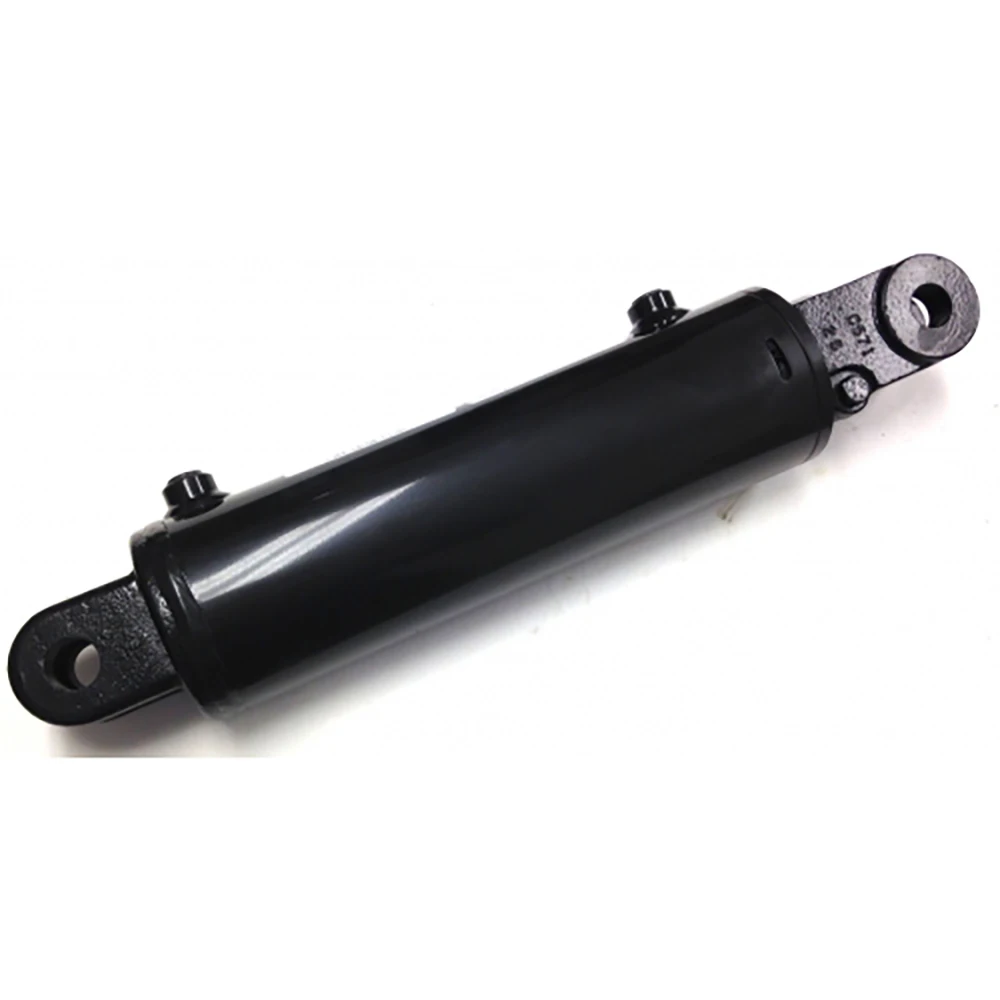

Biçerdöver için Hidrolik Silindir

1. Ürün Tanımı ve Uygulama Senaryoları

1.1 Ürün Tanımı

Biçerdöverler, mısır ve pirinç hasat makineleri de dahil olmak üzere her türlü hasat makinesi için özel hidrolik silindirler üretiyoruz. Bu bileşenler hidrolik gücü düz hatlı harekete dönüştürür ve çiftliklerdeki zorlu çalışma koşullarıyla başa çıkabilecek kadar dayanıklı hale getirilmiştir. Biçerdöverdeki kritik hareketli parçaları tahrik etmek için hidrolik basıncı doğrusal mekanik kuvvete dönüştürür.

Genel amaçlı endüstriyel silindirlerden farklı olarak tarım alanlarında yüksek titreşim, ağır toz, çamur, geniş sıcaklık dalgalanmaları ve uzun saatler boyunca sürekli çalışma için tasarlanmıştır. Temel özellikler: istikrarlı düşük hızlı hareket, güçlü darbe direnci, güvenilir sızdırmazlık ve uzun yorulma ömrü.

1.2 Uygulama Senaryoları

Bu hidrolik silindir, Kuzey Amerika, Avrupa, Avustralya ve Güneydoğu Asya'daki büyük ölçekli ticari çiftliklere yönelik ana akım biçerdöver modelleriyle mükemmel bir şekilde eşleşir ve yerel geniş alanlı mekanize hasat operasyonlarına uyum sağlar:

Tipik pozisyonlar:

• Başlık kaldırma silindiri:Amerika Birleşik Devletleri, Kanada ve Avustralya'daki geniş düz çiftliklerde tahıl hasadına uygulandı. Engebeli tarla zeminine ve farklı mahsul büyüme yüksekliklerine uyum sağlamak için kesme yüksekliğini esnek bir şekilde ayarlayarak büyük ölçekli sürekli hasat sırasında tahıl kaybını azaltır.
• Makara ayar silindiri:Avrupa buğday ve arpa hasat senaryolarına uygun olup denizaşırı yüksek verimli tarım arazilerinde yoğun mahsul ekiminin neden olduğu besleme tıkanıklığını çözmek için mahsul besleme açısını optimize eder.
• Tahıl deposu boşaltma silindiri:Amerikan mısır ve soya fasulyesi çiftliklerinde kullanılan büyük kapasiteli biçerdöverler için tasarlanmış olup, geniş alanlı tarım arazileri için genel hasat verimliliğini artırmak üzere sık sık yapılan yüksek hızlı boşaltma operasyonlarını destekler.
• Harman aralığı ayar silindiri:Yerel çoklu ürün rotasyonlu hasat ihtiyaçlarını karşılamak için buğday, pirinç, mısır ve soya fasulyesi için harmanlama açıklığını ayarlayarak, Avrupa'daki karma ekim alanlarındaki çeşitlendirilmiş ürün hasadına uyum sağlayın.
• Şasi dengeleme silindiri:Güney Avrupa ve Güneydoğu Asya'daki engebeli tarım arazilerinde yaygın olarak kullanılır, biçerdöverleri eğimli tarlalarda sabit tutar ve karmaşık denizaşırı arazilerde normal çalışmayı sağlar.

2. Teknik Şartname Parametreleri

2.1 Parametre Tablosu

3. Malzeme ve Üretim Süreci

3.1 Ana Malzemeler

• Silindir gövdesi: 27SiMn veya 45# dikişsiz çelik boru (GB/T 8713-2018). Yüksek çekme mukavemeti, iyi kaynaklanabilirlik, 40 MPa'ya kadar basınç dayanımı.
• Piston çubuğu: 45Cr / 40Cr orta karbon alaşımlı çelik.
• o Dayanıklılık ve darbe direnci için söndürülmüş + temperlenmiş (HRC 28–34).
• oYüzey sert krom kaplama (25–30 μm), HV ≥800, pas önleyici, aşınma önleyici, çamura dayanıklı.
• Piston ve kılavuz burcu: Dökme demir + sünek demir, aşınmaya dayanıklı, contalarla iyi uyum.
• Conta seti: İthal kompozit contalar: FKM ana conta + HNBR toz contası + PTFE aşınma halkası. Yüksek sıcaklığa, çamurlu suya ve sık karşılıklı çalışmaya dayanıklıdır.

3.2 Temel Süreçler

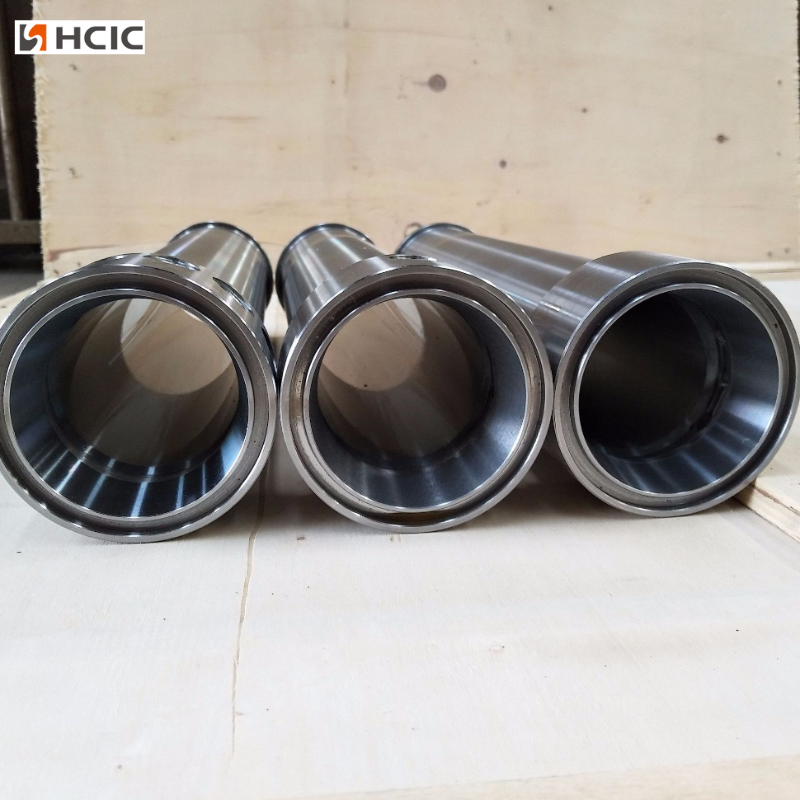

1. Namlu iç honlaması:Ra ≤0,4 μm'ye kadar hassas honlama, ayna yüzeyi, düşük sürtünme, yağ sızıntısı yok, uzun conta ömrü.

2.Çubuk taşlama ve sert krom kaplama:CNC taşlama ≤0,1 mm/m düzlük sağlar; Eşit kalınlık ve yapışma için otomatik krom kaplama hattı.

3. Kaynak:Uç kapaklarında ve çatallarda tam nüfuzlu CO₂ kaynağı; Kritik kaynaklar için tahribatsız muayene (UT/MT).

4. Montaj ve test etme:

• Tozun içeri girmesini önlemek için temiz oda montajı
• %100 basınç testi: 31,5 MPa basıncı 3–5 dakika tutun, sızıntı yok, kalıcı deformasyon yok.

5. Yüzey işleme:Kumlama + iki bileşenli korozyon önleyici boya, tuz püskürtme direnci ≥500 saat, uzun süreli dış mekan çiftlik kullanımına uygundur.

4. Endüstri Uygulama Örnekleri

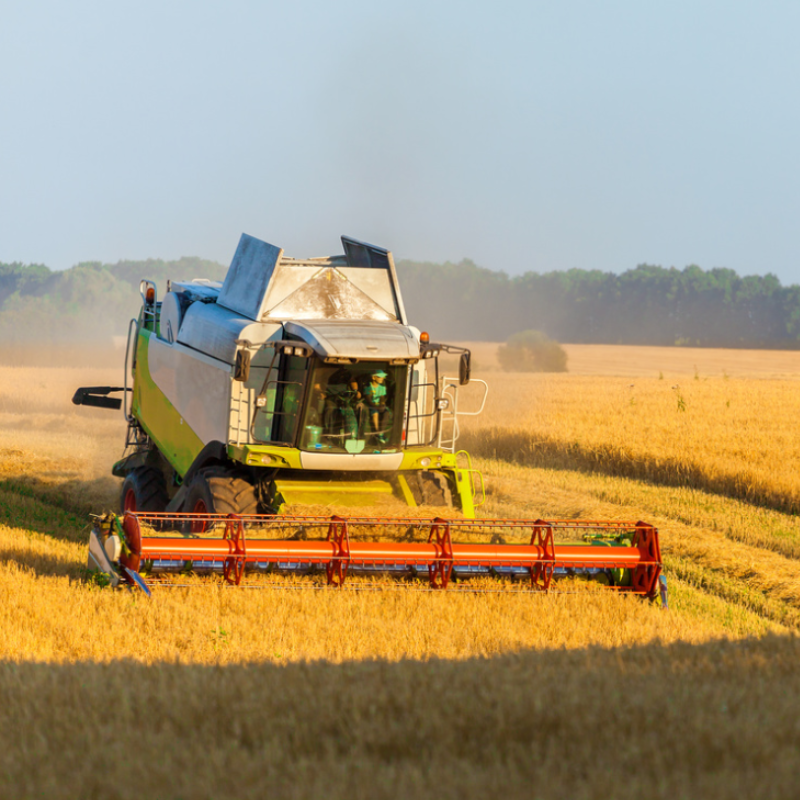

Durum 1 – Buğday/Pirinç Biçerdöver

• Silindir: 50/25-250 mm, tabla kaldırma için çift etkili; Dane deposunun boşaltılması için 63/32-400 mm.
• Çalışma koşulu: Hasat mevsiminde günde 12–14 saat sürekli çalışma; ortam sıcaklığı 35–40 °C, yoğun toz, ara sıra çamurlu su.
• Performans: Kararlı kaldırma, takılma yok; 1.000 saatte sızıntı oranı <%0,5; hasat kaybını etkili bir şekilde ≤%2'ye düşürür.

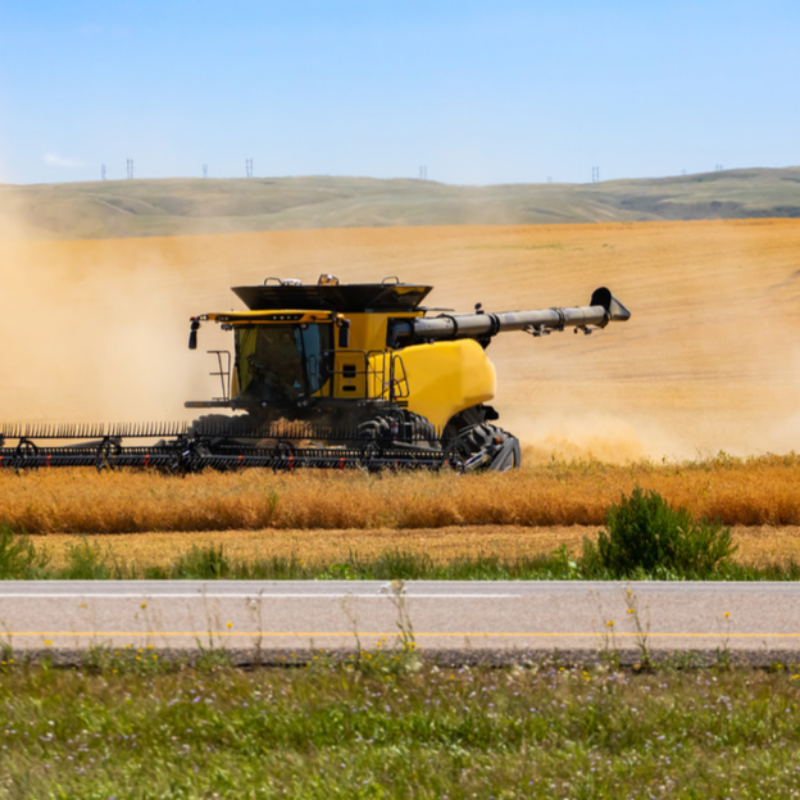

Durum 2 – Mısır Hasat Makinesi

• Silindir: Başlığın kaldırılması için 63/32-320 mm; Kulak boşaltma mekanizması için 50/25-200 mm.
• Çalışma koşulu: Sık darbe, yüksek titreşim, tozlu mısır sapı döküntüsü, erken ilkbaharda -15 ° C'ye kadar sıcaklık.
• Performans: Darbe yüküne 2–3 kat nominal basınca dayanır; düşük başlangıç ​​performansı iyi; normal bakım koşullarında servis ömrü 3.500–4.500 saate ulaşır.

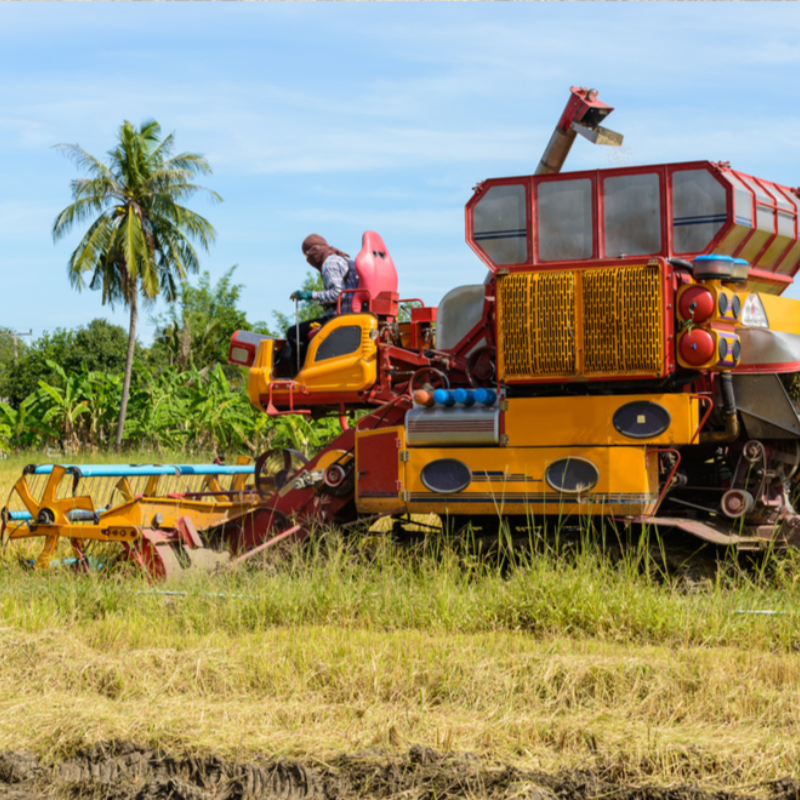

Durum 3 – Küçük Yamaç Biçerdöveri

• Silindir: Gövde dengeleme ve başlık kontrolü için 40/20-150 mm kompakt çift etkili silindir.
• Çalışma koşulu: Dar alan, sık dönüş, çamurlu yollar, yıl boyunca yüksek nem.
• Performans: Kompakt boyut, esnek hareket; nemli/çamurlu ortamda iyi sızdırmazlık; yerinde bakım kolaylığı.

5. SSS

（1）S: Bu hidrolik silindir tüm biçerdöver markalarına uygun mu?

C: Standart modeller çoğu ana akım hasat makinesine uygundur. Ayrıca özel ekipmanlar için özelleştirilmiş boyut ve kurulum boyutlarını da destekliyoruz.

（2）S: Normal kullanımda servis ömrü ne kadardır?

C: Standart çalışma koşullarında normal servis ömrü 2000 çalışma saatinden fazla olabilir. Düzenli yağ değişimi ve temizliği servis ömrünü daha da uzatabilir.

（3）S: Kullanım sırasında yağ sızıntısı meydana gelirse ne yapmalıyım?

C: Yağ sızıntısı çoğunlukla conta halkalarının eskimesi veya hasar görmesinden kaynaklanır. Sadece eşleşen sızdırmazlık kitini değiştirin, tüm silindiri değiştirmenize gerek yok.

（4）S: Düşük sıcaklıktaki kış aylarında normal şekilde çalışabilir mi?

C: Evet. Ürün -20°C dahilinde düşük sıcaklık dayanımı açısından test edilmiştir. Daha iyi performans için soğuk bölgelerde düşük sıcaklık hidrolik yağı kullanılması tavsiye edilir.
