Model 520 elektrikli vincin katalog boyutlarını gözden geçirin ve bir damperli römork projesinden önce çerçeve alanını, montaj geometrisini ve servis açıklığını kontrol edin.
Model 520 elektrikli vinç, birlikte verilen Amerikan Elektrikli Kaldırma Cihazları kataloğunda listelenen kompakt bir kaldırma bileşenidir. Damperli römork imalatçısı veya yedek alıcı için ilk soru, bir vincin kaldırılıp kaldırılamayacağı değildir. Vincin mevcut çerçeve alanına, pivot düzenine ve hareket yoluna uyup uymadığıdır.
Model 520 sayfası, A'dan G'ye kadar yedi boyutlu referanslar sağlar. Bu boyutlar, treyler yapısı, hidrolik devre ve montaj ayrıntıları tamamlanmadan önce kurulum kapsamının kontrol edilmesi için bir mühendislik başlangıç noktası sağlar.
| Parametre | Katalog değeri |
|---|---|
| Modeli | 520 |
| Ürün kategorisi | Elektrikli vinç |
| Boyut A | 24.00 |
| Boyut B | 28,25 inç |
| Boyut C | 19,25 inç |
| Boyut D | 5,00 inç |
| Boyut E | 47,63 inç |
| Boyut F | 16,25 inç |
| Boyut G | 11,75 inç |
Bu değerler Model 520 katalog sayfasından alınmıştır. Orijinal çizim ve müşterinin gerçek römork boyutları, üretim onayından önce kontrol edilmelidir.
Damperli römork kaldırma sistemi değişen bir açıyla hareket eder. Gövde kapalıyken mevcut olan alanın, kaldırma sırasında mevcut olan alanla aynı olması şart değildir. Vinç çerçevenin içine oturmalı, destekleyici yapıya doğru şekilde bağlanmalı ve döngü boyunca hareketli gövdeden uzak durmalıdır.
Bu nedenle Model 520 elektrikli vinç, izole edilmiş bir bileşen olarak değil, tüm kaldırma düzenlemesinin bir parçası olarak gözden geçirilmelidir. Treyler gövdesi, arka menteşe, ön montaj yapısı ve hidrolik bağlantıların tümü nihai donanımı etkiler.

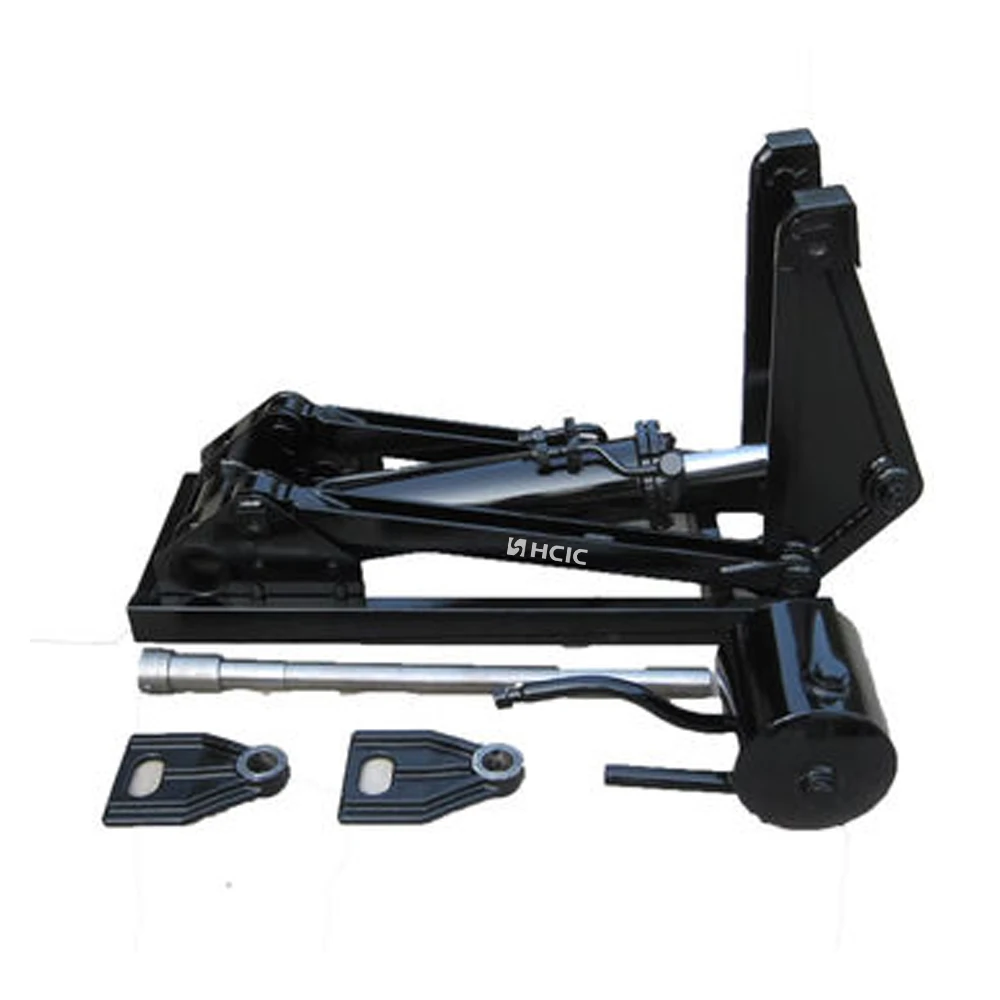

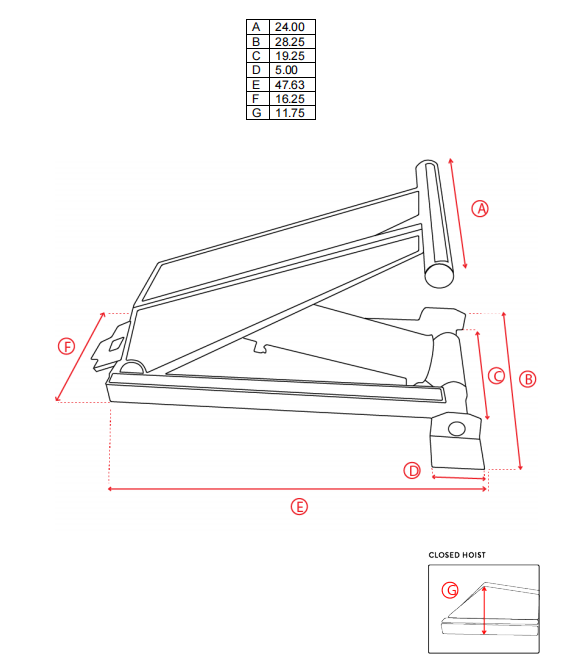

A, B ve C boyutları, vinci römork çerçevesi ile damper gövdesi arasındaki mevcut alanla karşılaştırırken kullanışlıdır. Önce römorku kapalı konumunda ölçün, ardından gövde devrilmeye başladığında hareket yolunu kontrol edin.
Tek başına statik bir ölçüm, traversler, braketler, hortumlar veya gövdenin alt kısmı ile olan etkileşimi gözden kaçırabilir. En güvenli inceleme, önemli mesafelerin işaretlendiği boyutlu bir çizim veya fotoğraf kullanır.
D, F ve G referansları, alıcının vinci planlanan destek plakaları, pim konumları ve çerçeve takviyesiyle karşılaştırmasına yardımcı olur. Bu değerler, orijinal çizim ve proje boyutları olmadan komple bir montaj tasarımını yeniden oluşturmak için kullanılmamalıdır.
Montaj yapısı, kaldırma reaksiyonunu römork çerçevesine aktarmalıdır. Bu nedenle braket kalınlığı, pim hizalaması ve kaynak tasarımı ayrı bir mühendislik incelemesi gerektirir.
Katalog, Model 520 için E boyutunu 47,63 inç olarak listelemektedir. Bu ölçüm, bir römorkun sınırlı montaj uzunluğuna sahip olduğu veya vincin mevcut çerçeve elemanlarının etrafına konumlandırılması gerektiği durumlarda önemlidir.
Bu boyutu kapalı gövde konumu, menteşe konumu ve servis erişim alanıyla birlikte kontrol edin. Kurulumu pratik erişime izin vermeyecek bir ölçüm etrafında tasarlamak yerine, inceleme ve hidrolik bağlantı çalışmaları için yer bırakın.
Model 520 elektrikli vinç, alıcının donanım incelemesi için tanımlanmış bir katalog referansına ve boyutsal bir temele ihtiyaç duyduğu damperli römork kaldırma sistemi tartışmalarına uygundur. Mekanik ve hidrolik düzenlemenin tamamının onaylanmasına bağlı olarak OEM treyler yapıları, değiştirme projeleri ve sistem yeniden tasarımları için düşünülebilir.
Birlikte verilen Model 520 katalog sayfası boyut referanslarını listeler ancak bu model için doğrulanmış bir kapasite, çalışma basıncı değeri, hizmet ömrü rakamı veya sertifika sağlamaz. Bu ayrıntıların model numarasından çıkarılmak yerine gerçek proje için onaylanması gerekiyor.
Yararlı bir Model 520 elektrikli vinç sorgusu şunları içermelidir:
- Römork tipi ve damperli gövde boyutları
- Çerçeve ve gövde arasında kullanılabilir alan
- Arka menteşe konumu ve ön montaj noktaları
- Pim merkezleri ve braket boyutları
- Damper gövdesinin kapalı ve çalışma konumları
- Eğer yedek ise mevcut pompa, vanalar, hortumlar ve kontroller
- Mevcut kurulumun fotoğrafları veya boyutlu çizimi
- Gerekli kaldırma sırası ve çalışma ortamı
Bu bilgi, tedarikçinin gizli yapısal ayrıntıları tahmin etmeden teçhizatı tartışmasına olanak tanır.
Model 520 elektrikli vinç, tek başına model numarası eşleştirmesi yerine donanım incelemesi yoluyla seçilmelidir. Katalog boyutları (özellikle 47,63 inç E boyutu, 24,00 inç A boyutu ve 11,75 inç G boyutu) damperli römork kurulumunu kontrol etmek için kullanışlı bir başlangıç noktası sağlar.
Doğru fiyat teklifi için treyler çizimini, montaj ölçümlerini ve mevcut hidrolik bilgilerini HCIC'ye gönderin. Nihai karar, kaldırma düzenlemesinin tamamına ve en son teknik çizime dayanmalıdır.
HCIC, araç ve endüstriyel uygulamalara yönelik hidrolik silindirler ve güç üniteleri geliştirmekte ve üretmektedir. Bir Model 520 projesi için HCIC, mevcut kurulum bilgilerini inceleyebilir ve bir OEM veya değiştirme teklifi için gereken teknik ayrıntıları belirleyebilir.
