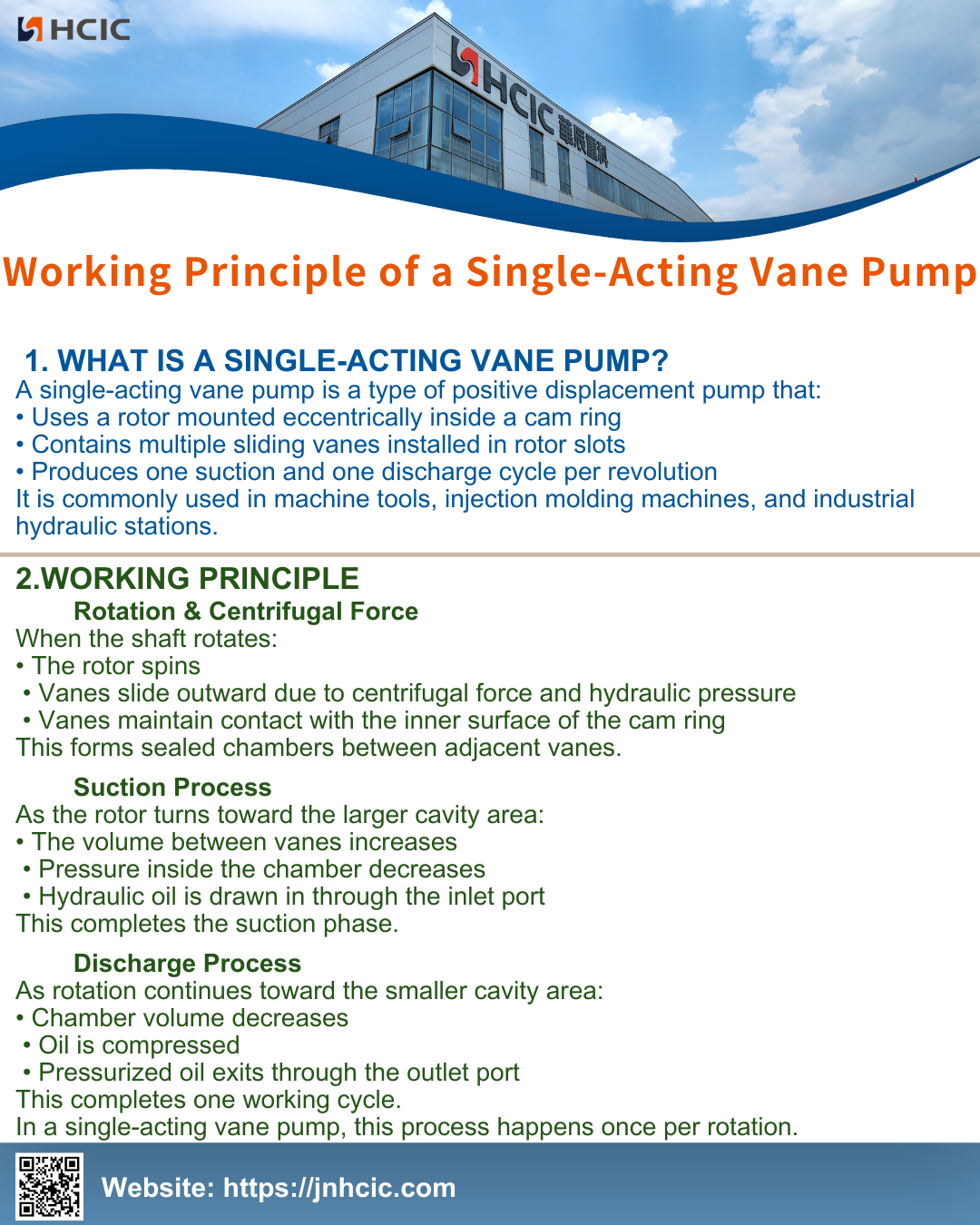

Tek etkili kanatlı pompalar, düzgün akış çıkışı ve kararlı çalışması nedeniyle orta basınçlı hidrolik sistemlerde yaygın olarak kullanılmaktadır.
Çalışma prensiplerini anlamak, sistem tasarımı ve bakımının optimize edilmesine yardımcı olur.
Tek etkili kanatlı pompa, aşağıdaki özelliklere sahip bir tür pozitif deplasmanlı pompadır:
• Bir kam halkasının içine eksantrik olarak monte edilmiş bir rotor kullanır
• Rotor yuvalarına takılı birden fazla sürgülü kanat içerir
• Devir başına bir emme ve bir boşaltma döngüsü üretir
Takım tezgahlarında, enjeksiyonlu kalıplama makinelerinde ve endüstriyel hidrolik istasyonlarda yaygın olarak kullanılır.
Şaft döndüğünde:
• Rotor dönüyor
• Merkezkaç kuvveti ve hidrolik basınç nedeniyle kanatlar dışarı doğru kayar
• Kanatlar kam halkasının iç yüzeyi ile teması korur
Bu, bitişik kanatlar arasında sızdırmaz bölmeler oluşturur.
Rotor daha büyük boşluk alanına doğru döndüğünde:
• Kanatlar arasındaki hacim artar
• Haznenin içindeki basınç azalır
• Hidrolik yağ giriş deliğinden içeri çekilir
Bu, emme aşamasını tamamlar.
Dönüş daha küçük boşluk alanına doğru devam ederken:
• Oda hacmi azalır
• Yağ sıkıştırılmıştır
• Basınçlı yağ çıkış portundan çıkar
Bu bir çalışma döngüsünü tamamlar.
Tek etkili kanatlı pompada bu işlem dönüş başına bir kez gerçekleşir.
