Endüstriyel hidrolik sistemlerde kaynaklı hidrolik silindirler ve rotlu hidrolik silindirler en yaygın kullanılan aktüatörlerdir. Pek çok ekipman üreticisi, alıcısı ve mühendis, ikisi arasında seçim yaparken sıklıkla kendilerini ikilemde buluyor. Gerçekte mutlak "daha iyi" bir seçenek yoktur; her şey belirli uygulama senaryosuna uyup uymadığına bağlıdır. Bu makale, doğru seçimi hızlı bir şekilde yapmanıza yardımcı olmak için gerçek dünyadaki yapıya, performansa, avantajlara, dezavantajlara ve uygulama senaryolarına dayalı objektif bir karşılaştırma sağlar.

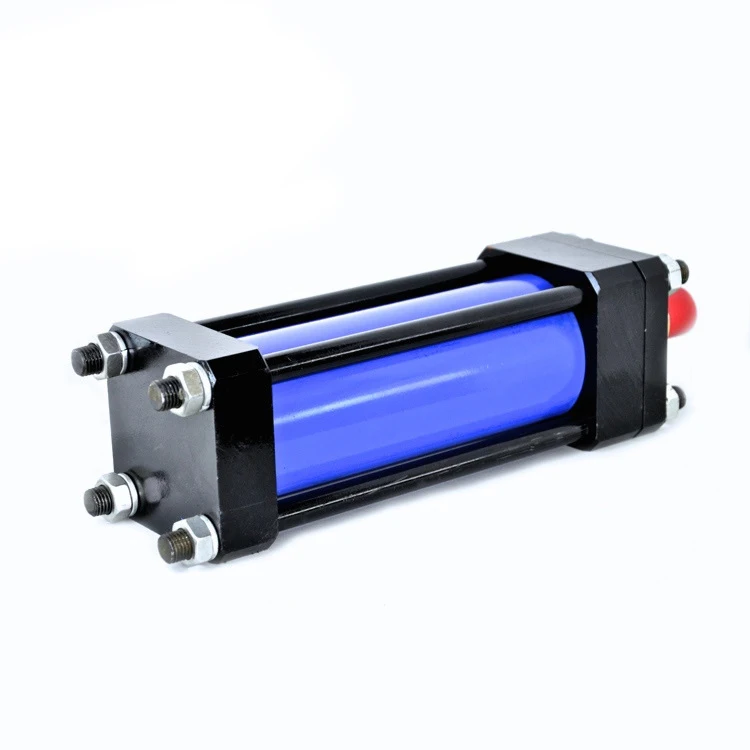

1.1Bağlantı çubuğu hidrolik silindirlerimodüler bir montaj tasarımı etrafında toplanmıştır. Silindir gövdesi ve uç kapakları, çok sayıda yüksek mukavemetli bağlantı çubuğuyla sabitlenir; tüm yapı, büyük ölçekli kaynak gerektirmeden cıvatalı bağlantılarla bir arada tutulur. Bu ürünler genellikle uluslararası standartlara uygundur ve güçlü bir değiştirilebilirlik sunar. Tipik delik boyutu 30–200 mm arasındadır, çalışma basıncı 7–21 MPa arasındadır ve strok uzunluğu nadiren 3 metrenin üzerine çıkar.

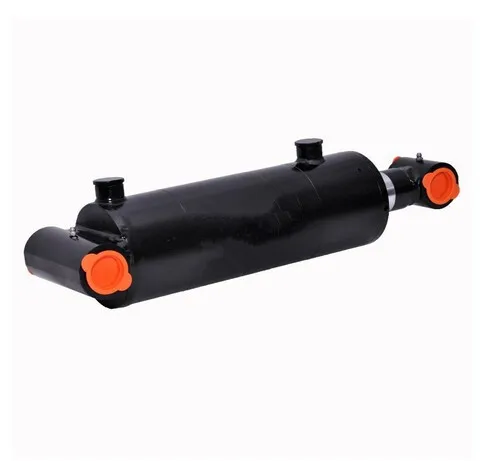

1.2 Kaynaklı hidrolik silindirlerbunun yerine entegre kaynaklı bir yapı kullanın. Silindir gövdeleri ve uç kapakları, sertliği sınırlamak için harici bağlantı çubukları olmaksızın doğrudan ergitme kaynaklıdır. Bunları daha kalın dikişsiz çelik borularla üretiyoruz, dolayısıyla standart basınç değerleri 16–31,5 MPa'ya, özel ağır hizmet üniteleri ise 35 MPa'ya ulaşabilir. İç çap maksimum 500 mm'ye ulaşır ve strok 6 metrenin çok üzerine çıkabilir; ağır hizmet ve uzun stroklu kullanımlar için mükemmeldir.
2.2 Basit yapıları sayesinde contalar ve kılavuz manşonlar gibi aşınan parçalar hızlı bir şekilde değiştirilebilir; profesyonel kaynak ekipmanına veya süslü aletlere gerek yoktur. Genel bir tamirci bile bakımı tamamlayabilir ve bu da ekipmanın aksama süresini etkili bir şekilde azaltır.
2.3 Ancak sınırlamaları da oldukça açıktır: sınırlı basınç kapasitesi ve yalnızca ortalama darbe direnci. Uzun süreli titreşimin ve sık darbelerin olduğu ortamlarda, bağlantı çubukları gerilmeye ve somunlar gevşemeye eğilimlidir; bu da yağ sızıntısına veya hassasiyetin azalmasına neden olabilir. Bu nedenle orta düzeyde basınç, temiz ortam ve sabit yüklerin olduğu uygulamalar için daha uygundurlar.
3.1 Kaynaklı hidrolik silindirler, rotsuz, tamamen kaynaklı yapılarıyla daha kompakt bir tasarım ve üstün sağlamlık sunar. Daha büyük yan yüklere ve darbe kuvvetlerine dayanırlar ve yüksek sıcaklıklar, ağır toz, yüksek nem ve ağır yükler gibi zorlu ortamlarda performansı sabit tutarlar. Aynı kurulum alanı içinde, kaynaklı bir silindir daha büyük bir iç çapa ve daha uzun bir stroka uyum sağlayabilir.
3.2 Ana dezavantaj, silindir gövdesi veya kaynakların hasar görmesi durumunda yerinde onarımın neredeyse imkansız olmasıdır. Fabrikada yeniden çalışma yapılması gerekmesi, daha uzun aksama sürelerine ve daha yüksek bakım maliyetlerine yol açar. Ek olarak, yüksek derecede kişiselleştirilmeleri nedeniyle seri üretimde rot kolu silindirlerine göre daha az esnektirler.
Otomasyon ekipmanları, takım tezgahları, enjeksiyonlu kalıplama makineleri ve paketleme makineleri
Küçük ve orta ölçekli hidrolik sistemler ve standart ekipmanlar
Yüksek bakım kolaylığı ve kısa teslimat süreleri gerektiren senaryolar
İnşaat makineleri, madencilik makineleri ve metalurji ekipmanları
Denizcilik, açık deniz, fotovoltaik ve rüzgar enerjisiyle çalışan ağır hizmet ekipmanları
Yüksek basınçlı, uzun stroklu, zorlu şartlara uygun ve standart dışı özelleştirilmiş projeler
Seçim mantığını gerçek dünya deneyiminden özetlemek gerekirse:
Çalışma basıncı 21 MPa'nın altındaysa uygulamalar standarttır ve kolay bakım ilk odak noktanızdır → rot kolu hidrolik silindirini tercih edin.
Çalışma basıncı 21MPa'yı aşarsa, darbeler sertse, alan darsa veya ortam zorluysa → kaynaklı bir hidrolik silindir seçin.
Her ikisi de sağlam ve kanıtlanmış ürünlerdir. Yalnızca silindiri gerçek iş gereksinimleriyle, kullanım ayarıyla ve uzun vadeli bakımla eşleştirdiğinizde en iyi değeri elde edebilir ve arızaları en aza indirebilirsiniz.
