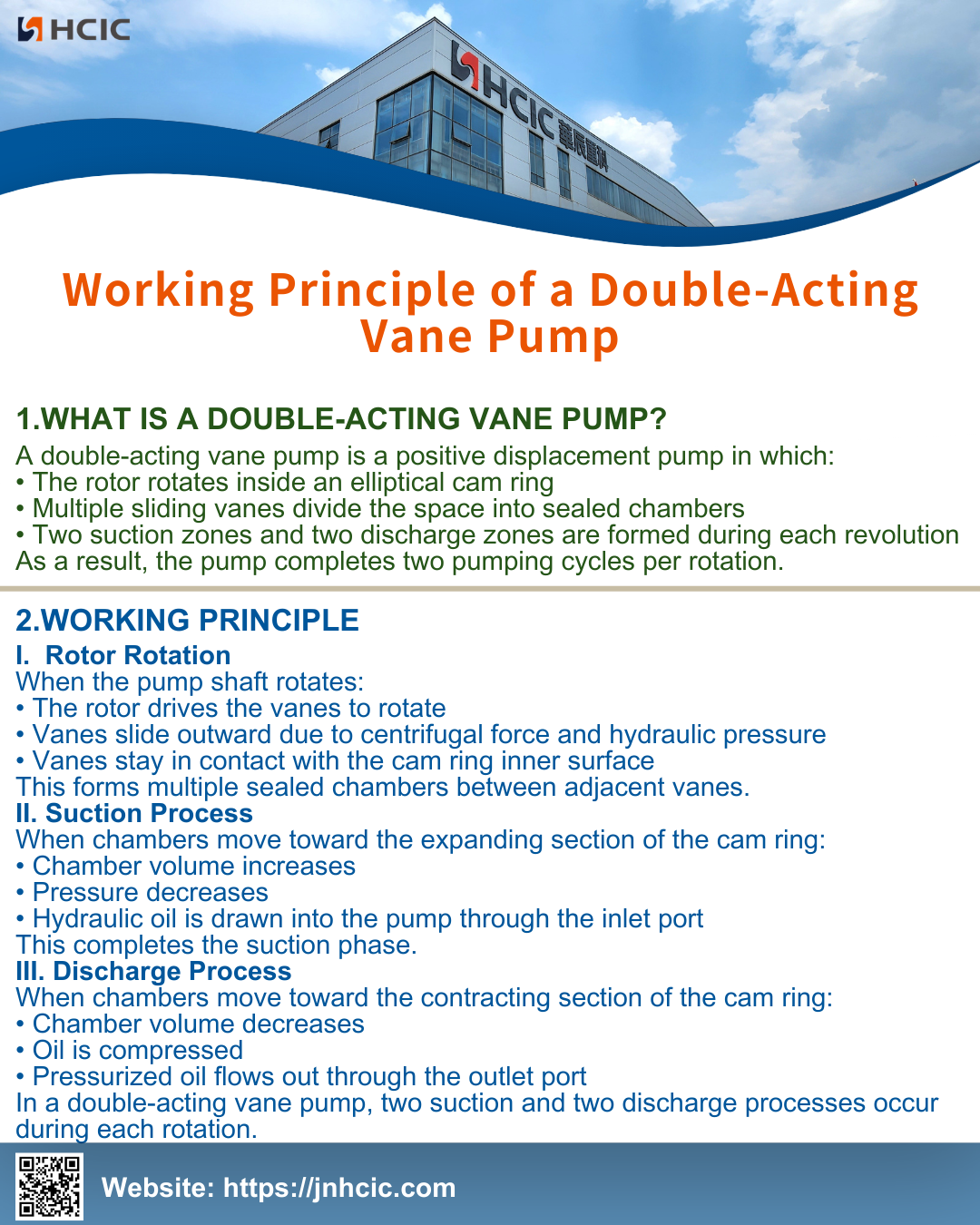

Çift etkili kanatlı pompa, pozitif deplasmanlı bir pompadır ve burada:
• Rotor eliptik bir kam halkasının içinde döner
• Çoklu sürgülü kanatlar, alanı yalıtılmış odalara böler
• Her devirde iki emme bölgesi ve iki boşaltma bölgesi oluşturulur
Sonuç olarak pompa, dönüş başına iki pompalama döngüsünü tamamlar.
Pompa mili döndüğünde:
• Rotor, kanatların dönmesini sağlar
• Merkezkaç kuvveti ve hidrolik basınç nedeniyle kanatlar dışarı doğru kayar
• Kanatlar kam halkasının iç yüzeyi ile temas halinde kalır
Bu, bitişik kanatlar arasında çok sayıda yalıtılmış bölme oluşturur.
Odalar kam halkasının genişleyen kısmına doğru hareket ettiğinde:
• Oda hacmi artar
• Basınç düşer
• Hidrolik yağ, giriş ağzından pompaya çekilir
Bu, emme aşamasını tamamlar.
Odalar kam halkasının daralma kısmına doğru hareket ettiğinde:
• Oda hacmi azalır
• Yağ sıkıştırılmıştır
• Basınçlı yağ çıkış deliğinden dışarı akar
Çift etkili kanatlı pompalarda her dönüşte iki emme ve iki boşaltma işlemi gerçekleşir.
