Nasıl yapılacağını öğreninhidrolik silindirlerçalışın, önemli tasarımları keşfedin ve sisteminiz için doğru çözümü bulun

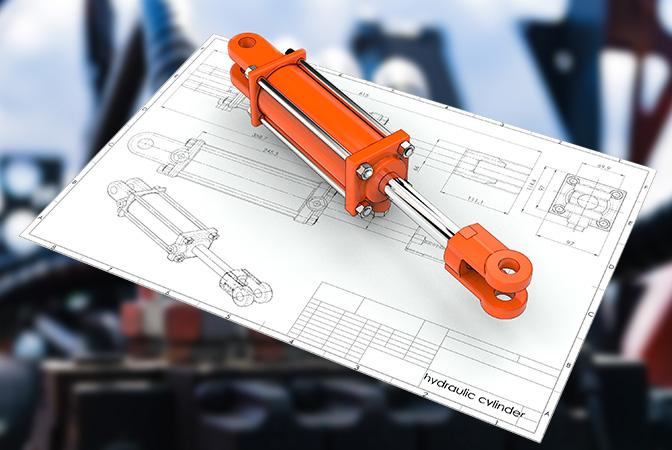

'Hidrolik silindirler' olarak da adlandırılan hidrolik silindirler, gücünü genellikle hidrolik yağı olan basınçlı hidrolik sıvıdan alır. İçinde piston çubuğuna bağlı bir pistonun ileri geri hareket ettiği bir silindir namlusundan oluşurlar. Namlunun her iki ucu da kapalıdır: bir ucu silindir tabanıdır (kapak ucu olarak da bilinir), diğeri ise piston çubuğunun çıktığı silindir kafasıdır. Pistonun kayan halkaları ve contaları vardır ve silindirin içini iki bölmeye ayırır: alt (başlık ucu) bölmesi ve piston çubuğu tarafı (kol ucu) bölmesi. Hidrolik basınç, doğrusal iş ve hareket üretmek için pistona etki eder.
Flanşlar, muylular ve/veya çatallar silindir gövdesine bağlanmıştır. Piston kolu ayrıca hidrolik silindiri ittiği nesneye veya makine bileşenine bağlamak için montaj parçalarına sahiptir.
Hidrolik silindir, ağır yükleri kaldırmayı, indirmeyi, taşımayı veya 'kilitlemeyi' kolaylaştıran, hidrolik sistemin (bazen 'kaslar' olarak da adlandırılır) bir parçası olan aktüatör veya 'motor'dur. Sistemin 'jeneratör' kısmı, piston çubuğunu yukarı doğru hareket ettirmek için silindirin alt kısmına sabit veya düzenlenmiş bir yağ akışı gönderen hidrolik pompadır. Piston diğer haznedeki hidrolik yağı hazneye geri iter. Piston kolu odasındaki yağ basıncının neredeyse sıfır olduğunu varsayarsak, piston çubuğuna etkiyen kuvvet, hidrolik silindirdeki basıncın piston alanıyla çarpımına eşittir (F=PA).
Piston kolu yan bölmesine yağ pompalandığında piston aşağı doğru hareket eder ve piston bölgesinden gelen hidrolik yağ basınçsız olarak hazneye geri akar. Piston kolu alanı odasındaki basınç (Çekme Kuvveti) bölü (Piston Alanı – Piston Kolu Alanı)'dır.
'Hidrolik krikolar' veya 'aktüatörler' olarak da bilinen hidrolik silindirler, akışkan gücünü mekanik enerjiye dönüştürür. Dönme hareketi üreten hidrolik motorların aksine, hidrolik silindirler doğrusal (öteleme) hareket gerçekleştirir; dolayısıyla bunlara "doğrusal motorlar" da denir.
Yüksek basınçlarda kullanılan hidrolik silindirler büyük kuvvetler ve hassas hareket üretir. Bu nedenle, söz konusu büyük kuvvetlere dayanabilecek çelik gibi güçlü malzemelerden yapılmışlardır.
Endüstride kullanılan iki ana tip hidrolik silindir yapısı vardır: rot kolu ve kaynaklı gövde silindirleri. Diğer yaygın silindir tasarımları arasında teleskopik, pistonlu, diferansiyel, yeniden fazlamalı, tek etkili ve çift etkili hidrolik silindirler bulunur.
Çoğu hidrolik silindir çift etkilidir: her iki yönde de harekete izin vermek için pistonun her iki tarafına da basınçlı yağ uygulanabilir. Tek etkili silindirler bazen yükün ağırlığı silindiri kapalı konumuna döndürmek için kullanıldığında kullanılır.
Hidrolik silindirler, iki farklı nokta arasında kuvvet aktarımı sırasında tasarım ve yapı açısından daha fazla esneklik sunar. Farklı boyutlardaki silindirler, ağırlıkları çekebilen, itebilen ve kaldırabilen bir sistem oluşturmayı mümkün kılar. Sistem tasarımına bükümler ve köşeler dahil edilebilir; bu, alan kısıtlamaları varsa faydalıdır.
Ancak hidrolik silindirler yalnızca doğrusal itme ve çekme amacıyla kullanılmalıdır. Piston çubuğuna veya silindire hiçbir bükülme momenti veya yan yük aktarılmamalıdır. Bu nedenle ideal olarak bir silindir, küresel bilyalı rulmanlı tek bir çatal kullanılarak bağlanmalıdır. Bu, silindirin hareket etmesine ve kendisi ile ittiği yük arasındaki herhangi bir yanlış hizalamaya göre ayarlanmasına olanak tanır.
Bir hidrolik silindirin toplam uzunluğu, strok, piston kalınlığı, taban ve kafa kalınlığı ve bağlantıların uzunluğunun toplamıdır. Çoğu zaman bu uzunluk makineye sığmaz. Bu gibi durumlarda piston kolu aynı zamanda piston kovanı olarak da kullanılır ve ikinci bir piston kolu eklenir.
Bunlara teleskopik hidrolik silindirler denir. Normal bir çubuk silindir tek kademeli ise teleskopik silindirler 2, 3, 4, 5 ve hatta 6 kademeli çok kademeli ünitelerdir. Genel olarak teleskopik hidrolik silindirler normal silindirlere göre çok daha pahalıdır. Çoğu teleskopik silindir tek etkilidir (yalnızca itmeli). Çift etkili teleskopik silindirlerin özel olarak tasarlanıp üretilmesi gerekmektedir. Daha fazla teknik bilgiyi aşağıdaki “SİLİNDİRLER NASIL ÇALIŞIR” bölümünde bulabilirsiniz.

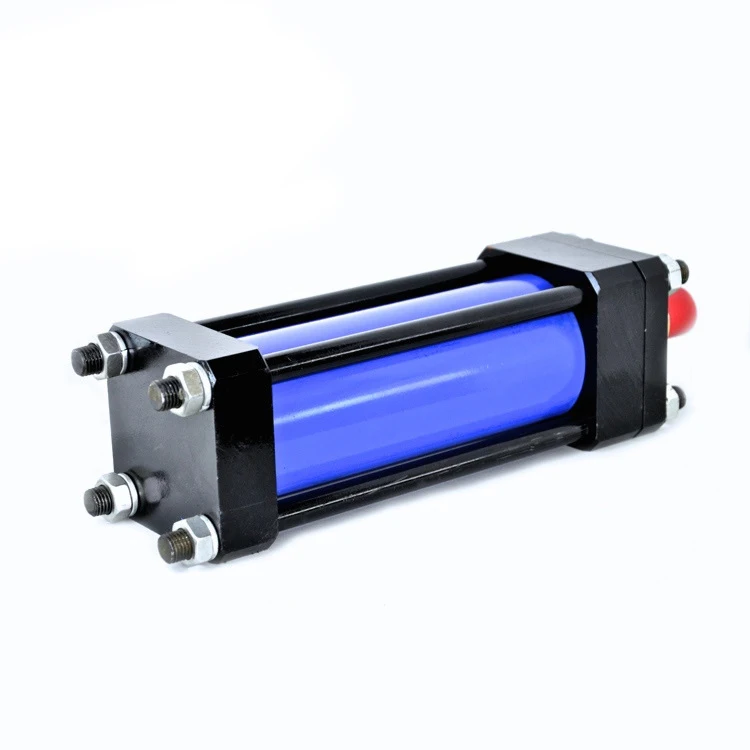

Rot tipi hidrolik silindirler, iki uç kapağını silindir silindirine tutturmak için yüksek mukavemetli dişli çelik çubuklar kullanır. Bu yapım yöntemi en çok endüstriyel fabrika uygulamalarında görülmektedir. Küçük çaplı silindirlerde genellikle 4 bağlantı çubuğu bulunurken, büyük çaplı silindirlerde, üretilen büyük kuvvetler altında uç kapaklarını yerinde tutmak için 16 veya 20 bağlantı çubuğuna ihtiyaç duyulabilir.
Ulusal Akışkan Gücü Birliği (NFPA), hidrolik rot silindirlerinin boyutlarını standartlaştırmıştır. Bu, farklı üreticilerin silindirlerinin aynı montajda değiştirilebileceği anlamına gelir. Rot tipi silindirler servis ve onarım için tamamen sökülebilir.
Özel uygulamanızı, gereksinimlerinizi ve çalışma parametrelerinizi karşılamak için size rot kolu hidrolik silindirleri de dahil olmak üzere standart ve özel yapım hidrolik silindirler sağlayabiliriz. Özel Silindir Tasarım Formumuzu doldurmanız yeterli; hidrolik mühendislerimizden biri size hızlı bir şekilde geri dönüş yapacaktır.
Kaynaklı gövdeli hidrolik silindirlerde rot kolu yoktur. Namlu doğrudan uç kapaklara kaynaklanmıştır; bağlantı noktaları namluya kaynaklanmıştır; ve ön çubuk salmastrası genellikle silindir namlusunun içine vidalanır veya cıvatalanır. Bu, piston kolu tertibatının ve çubuk contalarının servis için çıkarılmasına olanak tanır.
Kaynaklı gövdeli silindirlerin rot tipi silindirlere göre birçok avantajı vardır: daha dar bir gövdeye ve genellikle daha kısa bir toplam uzunluğa sahiptirler, bu da onların makinelerin dar alanlarına daha iyi uyum sağlamasını sağlar. Kaynaklı silindirler, yüksek basınçlarda ve uzun stroklarda rot esnemesi nedeniyle arızalanmaz. Kaynaklı tasarım aynı zamanda özelleştirmeyi de kolaylaştırır. Özel portlar, özel montaj parçaları ve valf manifoldları gibi özel özellikler silindir gövdesine kolaylıkla eklenebilir. Kaynaklı silindirlerin pürüzsüz dış gövdesi aynı zamanda çok kademeli teleskopik silindirlerin tasarlanmasını da mümkün kılar.
Kaynaklı gövdeli hidrolik silindirler, inşaat ekipmanları (ekskavatörler ve buldozerler dahil) ve malzeme taşıma ekipmanları (forkliftler ve arka lift kapıları) gibi mobil hidrolik ekipman pazarında yaygın olarak kullanılmaktadır. Ayrıca vinçler, petrol platformları gibi ağır sanayide ve yer üstü madencilikte büyük arazi araçlarında da kullanılırlar.
