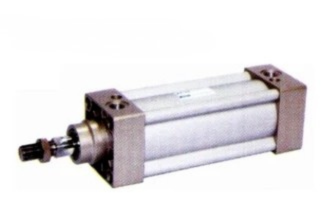

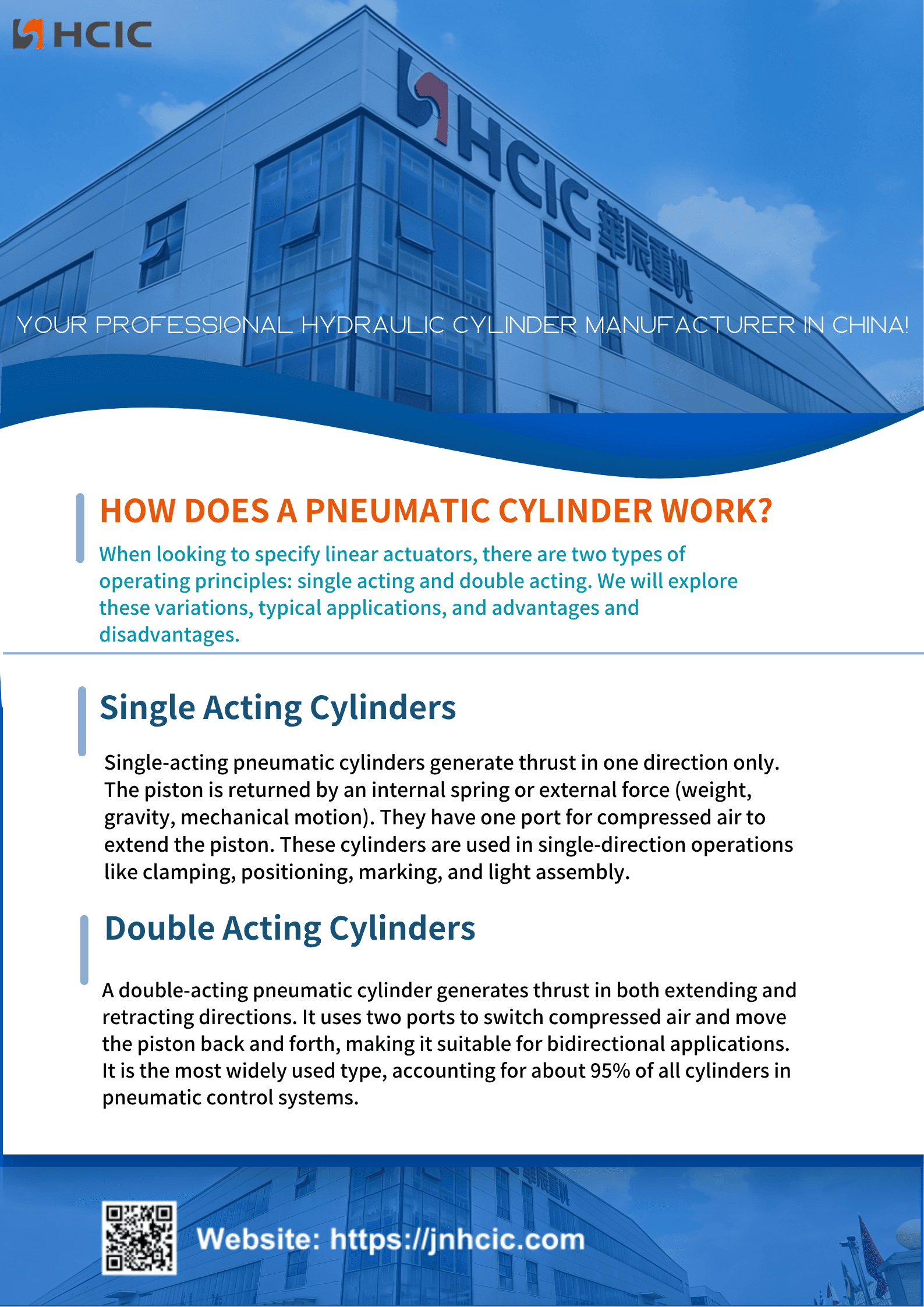

Tek etkili bir pnömatik silindir yalnızca tek bir yönde itme veya çalışma kuvveti üretir. Pistonu başlangıç noktasına geri çekmek için yerleşik bir yay veya yerçekimi, ağırlıklar veya mekanik hareket gibi dış kuvvetleri kullanır.
Bu silindirler, pistonu hedef konuma itmek için hazneye basınçlı hava besleyen yalnızca bir hava giriş portuna sahiptir.
Tek etkili pnömatik silindirler tek yönlü çalışma görevleri için üretilmiştir; yaygın kullanım alanları arasında kelepçeleme, parça konumlandırma, işaretleme, kısa strok hareketleri ve hafif montaj işleri yer alır.

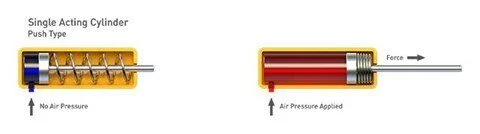

(1).Hava basıncının uygulanması bir itme kuvveti oluşturur ve böylece pistonu 'iter':

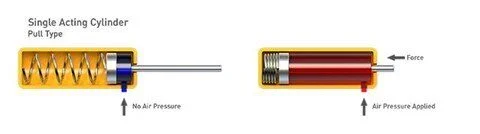

(2).Hava basıncının uygulanması bir itme kuvveti üretir ve böylece pistonu 'çeker':
Basit, anlaşılır yapı
Kompakt, yerden tasarruf sağlayan yapı
Kontrol vanaları ve hava hattı boruları için daha düşük maliyetler
Aynı boyutlu çift etkili silindire kıyasla basınçlı havanın yarısını kullanır
Yay geri dönüş tarafı ortam havasına açık olduğundan toz ve döküntülerin içeri girmesine izin verir, bu da arızalara neden olur ve silindir ömrünü kısaltır
Yay performansı zamanla zayıflayarak strok son konumlarının dengesiz olmasına yol açar
Delik çapı ve strok uzunluğu iç yay boyutu ve mukavemeti ile sınırlıdır
Yay, pistonun ileri hareketine direndiğinden dolayı itme kuvvetinde hafif düşüş

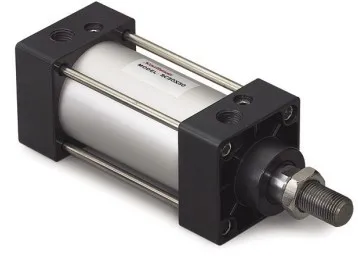

Çift etkili bir pnömatik silindir, her iki yönde de kuvvet oluşturarak pistonu dışarı doğru iter ve içeri doğru geri çeker.
Bu tasarımın her iki ucunda da bir hava portu bulunur ve pistonu ileri geri hareket ettirmek için yüksek basınçlı havayı iki port arasında yönlendirir. Endüstriyel kapıların ve damperlerin açılıp kapatılması gibi çift yönlü hareket gerektiren görevler için vazgeçilmezdir.
Çift etkili silindirler en yaygın kullanılan doğrusal aktüatörlerdir ve pnömatik kontrol sistemlerinde uygulanan silindirlerin yaklaşık %95'ini oluşturur.
Ağır hizmet operasyonları, uzun stroklar ve tek etkili silindirlerin karşılayamayacağı yüksek kuvvet talepleri için en uygun seçimdirler. Küçük çift etkili modeller ayrıca hem uzatma hem de geri çekme stroklarında hassas, sabit uç konumları gerektiren işler için de çalışır.

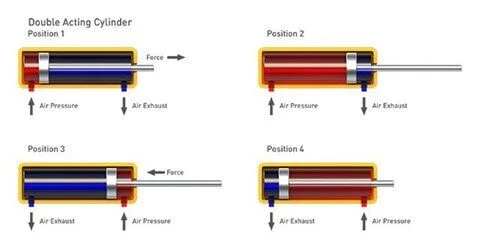

İşte nasıl çalışıyorlar:
- Neredeyse tüm ISO standart pnömatik silindirler çift etkili tasarımı kullanır
- Tek etkili modellere göre daha geniş delik çapı ve strok uzunluğu aralığı
- Temel çift etkili çerçeve için çok sayıda özel değişiklik
- Pistonu orta strok konumlarında sabit tutacak yerleşik kilit yoktur
- Hava sıkıştırılabilir olduğundan besleme uygulamalarının düzgün ve sabit hareket için hidrolik bir yardımcı silindire ihtiyacı vardır
- Uzun stroklu üniteler, bükülmeyi durdurmak ve çalışmayı düzgün tutmak için ekstra piston kolu desteğine ihtiyaç duyar
