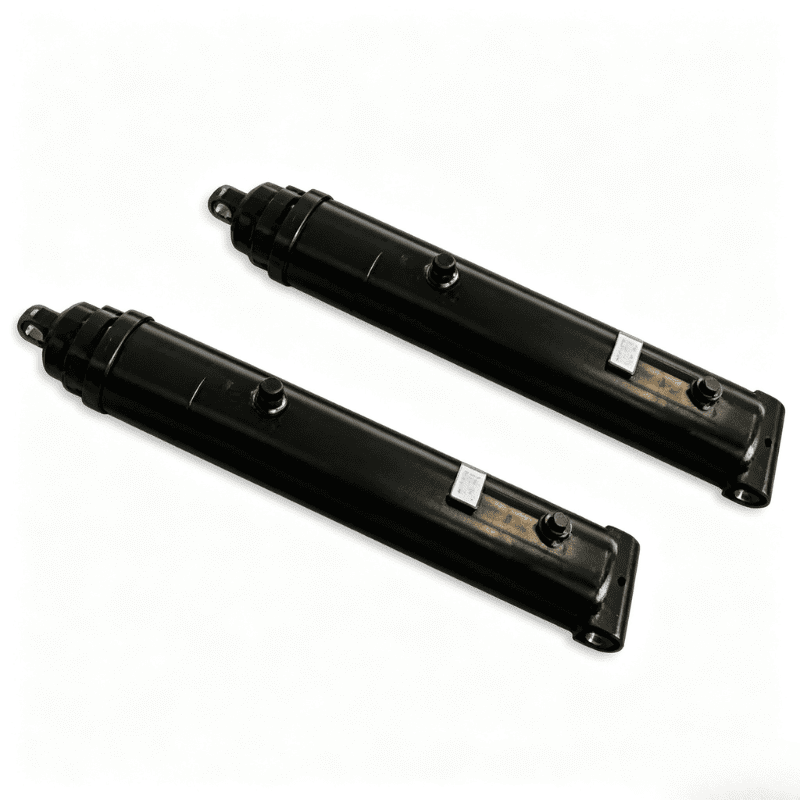

Damperli Kamyon için Pim-Pim Montajlı Kaldırma Silindiri

63-4402-120, damperli kamyona yönelik 4000 Serisi pim-pim montajlı bir kaldırma silindiridir. İki pimli montaj düzenlemesi, silindirin sabit montaj noktaları arasında çalıştığı ve bağlı yapının hareketini takip ettiği mafsallı bir makine kurulumuna yöneliktir.

HCIC kataloğunda bu model için 125,31 inç (3183 mm) uzatılmış boyut, 84,19 inç (2138 mm) kapalı boyut ve 3/4 NPTF bağlantı noktası listelenmektedir. Katalogda ayrıca kendinden hava tahliyeli bir tasarım, önceden yüklenmiş V salmastra, sahada ayarlanabilen dişli başlı somun ve stabilite için daha uzun bir yatak uzunluğu da belirtilmektedir.

Bu makale yalnızca 63-4402-120 modelini kapsamaktadır.

---

I.Teknik Özellikler

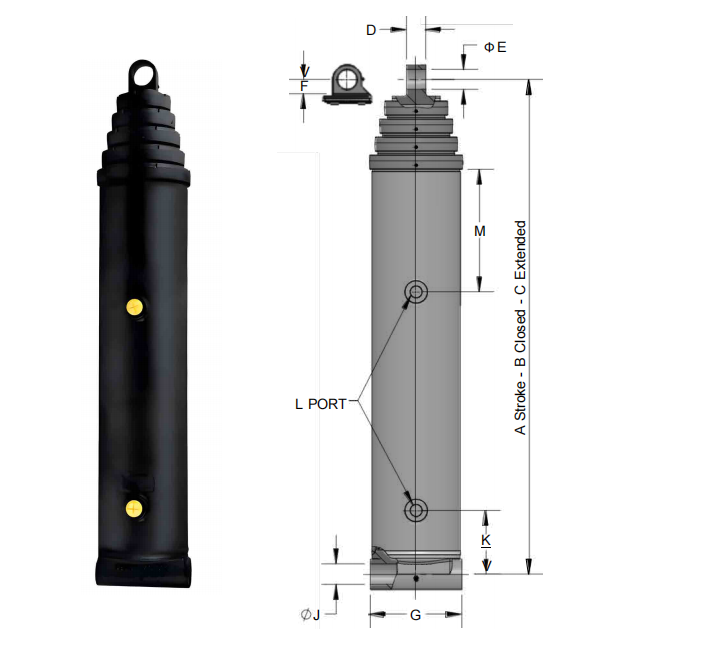

Boyutlarda HCIC katalog çiziminde gösterilen harfler kullanılmaktadır. Sipariş vermeden önce tüm çizimi, pim ayrıntılarını, hidrolik basıncı ve montaj açıklıklarını onaylayın.

---

II. Pim-Pim Montaj Düzeni

63-4402-120 iki makine pimi arasına takılır. Bir ucu silindir gövdesine, diğeri ise rot ucu montajına bağlanır. Hidrolik devre çubuğu uzattığında veya geri çektiğinde, pim merkezleri doğrusal hareketi bağlı devirme mekanizmasına aktarır.

Montaj düzenlemesi doğru teçhizat gerektirir. Mevcut bir aktüatörü değiştirmeden önce şunları kontrol edin:

- Kapalı ve uzatılmış pin-merkez mesafeleri

- Pim çapı ve yatak genişliği

- Tam hareket boyunca çatal hizalaması

- Bağlantı noktası konumu ve hortum bükülme yarıçapı

- Baş somunu ve çubuk ucu etrafındaki boşluk

- Mekanik durdurmalar ve olası yan yükler

Doğru katalog uzunluğu tek başına silindirin makineye uyacağını doğrulamaz. Montaj çiziminin tamamı üretimden önce onaylanmalıdır.

---

III. HCIC Tarafından Listelenen Tasarım Özellikleri

3.1 Kendiliğinden Kanayan Tasarım

Katalog, 4000 Serisi pin-pimli silindir için kendinden hava tahliyeli bir tasarımı tanımlar. Bu özellik, hidrolik sistem ekipman prosedürüne göre doldurulup çalıştırıldığında, devreye alma sırasında silindirin sıkışan havayı serbest bırakmasına yardımcı olabilir.

Sistemin hâlâ uygun dolum, hava tahliyesi ve yağ temizleme uygulamalarına ihtiyacı var. Kendi kendine kanama rezervuarın, hortumların ve bağlantıların kontrol edilmesi ihtiyacını ortadan kaldırmaz.

3.2 Önceden Yüklenmiş V-Paketleme

Silindir, önceden yüklenmiş V-salmastra ve kendinden ayarlı dalga yayı enerji vericiyle listelenmiştir. Katalogda ayrıca enerji verilmiş "Z" conta paketi de opsiyonel olarak belirtilmektedir. Nihai conta düzeni hidrolik sıvıya, sıcaklığa ve çalışma koşullarına göre doğrulanmalıdır.

3.3 Dişli Başlı Somun ve Saha Contası Ayarı

Dişli başlı somun, daha fazla güç ve saha conta ayarı için listelenmiştir. Bu, bakım personeline contayla ilgili işler için tanımlanmış bir servis arayüzü sağlar. Herhangi bir servis işleminden önce hidrolik basıncı izole edin, bağlı yapıyı destekleyin ve makinenin güvenli bakım prosedürünü izleyin.

3.4 Daha Uzun Rulman Uzunluğu

HCIC stabilite için daha uzun bir yatak uzunluğunu listeler. Bu, mafsallı bir yapıyı iki pim arasında hareket ettiren bir aktüatörle ilgilidir. Silindirin kontrolsüz yan yüklemeyi telafi etmesi amaçlanmadığından uygun pim hizalaması, çatal durumu ve makine tarafı kılavuzu hala gereklidir.

---

IV. Çalışma Prensibi

Hidrolik basınç, doğrusal çubuk hareketi oluşturmak için pistona etki eder. Silindirin gövdesi ve rot ucu bu hareketi iki pimli bağlantı aracılığıyla iletir. Hidrolik pompa ve kontrol valfi yağ akışını belirlerken devrenin basınç koruması çalışma koşullarını sınırlar.

Katalog, 63-4402-120 modeli için mevcut strok zarfını kontrol etmek için kullanılan kapalı ve genişletilmiş boyut değerlerini vermektedir. Makine tasarımcısı, devrilme yapısının sıkışmadan, dibe çökmeden veya silindiri istenmeyen bir yük yoluna zorlamadan tüm aralığı boyunca hareket edebildiğini doğrulamalıdır.

---

V. Ana Ürün Avantajları

- Mafsallı devrilme ekipmanı için pin-pin montajı

- 125,31 inç / 3183 mm katalogda listelenen genişletilmiş boyut

- 3/4 NPTF hidrolik bağlantı noktası

- HCIC tarafından listelenen kendinden kanamalı tasarım

- Kendinden ayarlı dalga yayı enerji vericili, önceden yüklenmiş V-paketleme

- Katalogda listelenen isteğe bağlı enerjili “Z” conta paketi

- Daha fazla güç ve saha contası ayarı için dişli başlı somun

- Stabilite için daha uzun yatak uzunluğu

- Kurulum planlaması için inç ve milimetre boyutları

---

VI. Uygulama ve Yerleştirme

4000 Serisi, HCIC kataloğunda hidrolik boşaltma çözümü olarak sunulmaktadır. Model 63-4402-120, ekipmanın pin-pin silindir gerektirdiği ve makine arayüzünün listelenen boyutsal zarfla eşleştiği durumlarda değerlendirmeye uygundur.

Alıcı, yük yolunu, pim hizalamasını, çalışma hızını, basıncını, yağ tipini ve hortum güzergahını doğrulamalıdır. Daha uzun uzatılmış boyut, kurulum planlamasını özellikle önemli hale getirir: montajı onaylamadan önce taşıma veya katlanmış konumu, tam devrilme konumunu ve tüm ara konumları kontrol edin.

---

VII. Teklif İçin Gerekli Bilgiler

Projeye özel bir inceleme elde etmek için aşağıdaki ayrıntıları sağlayın:

1. Makine tipi ve devrilme işlevi

2. Mevcut kapalı ve uzatılmış pin merkezleri

3. Pim çapı, çatal genişliği ve yatak düzeni

4. Gerekli çalışma basıncı ve pompa akışı

5. Hidrolik sıvısı ve çalışma sıcaklığı

6. Bağlantı noktası yönlendirmesi ve hortum yönlendirmesi

7. Conta tercihi veya sıvı uyumluluğu gereksinimi

8. Mekanik durdurma ve boşluk bilgisi

9. Miktar ve varış yeri

10. Mevcut çizim, örnek ölçüler veya fotoğraflar

Bu ayrıntılar, silindir boyutlarının yalnızca nominal model adına göre kontrol edilmesi yerine gerçek makineye göre kontrol edilmesine olanak tanır.

---
