Ürün Açıklaması

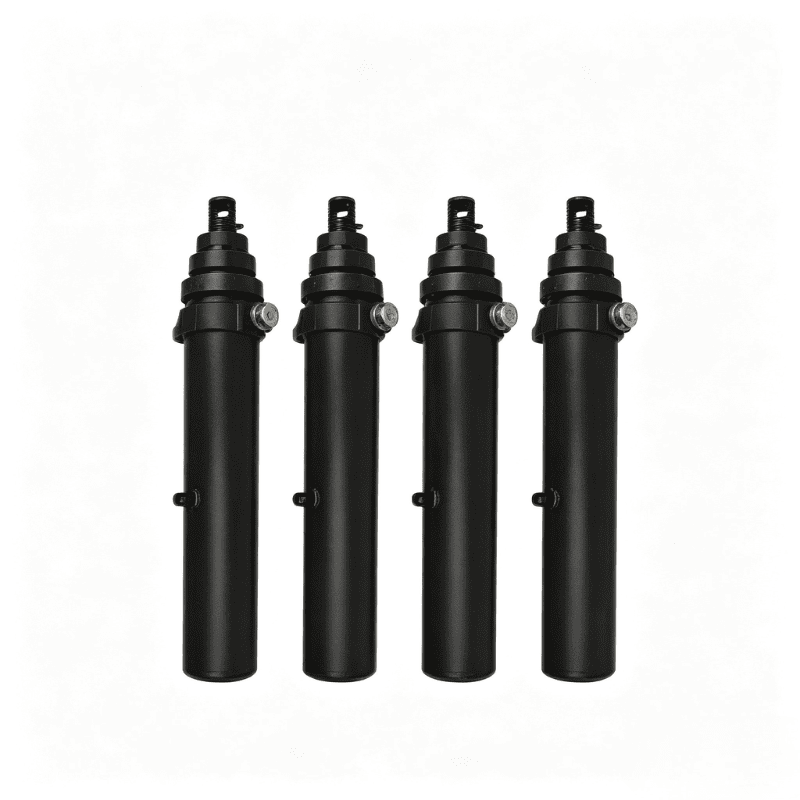

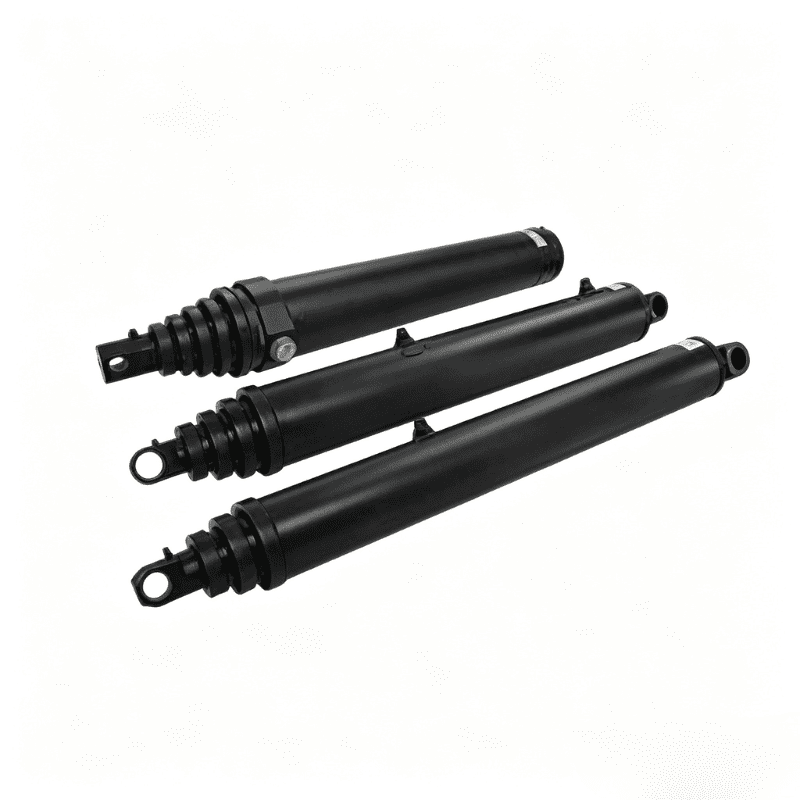

63-4402-104, treyler için 4000 Serisi pim-pim montajlı devrilme silindiridir. Pimden pime montaj formatı, silindirin, ayrı bir flanş veya ayak montaj düzenlemesi gerektirmeden iki makine montaj noktası arasında bağlanmasını sağlar.

Katalogda 108,56 inç (2757 mm) genişletilmiş boyut, 71,94 inç (1827 mm) kapalı boyut ve 3/4 NPTF bağlantı noktası listelenmektedir. Silindir ayrıca katalogda gösterilen montaj düzeninde istikrarlı çalışmayı desteklemek amacıyla kendinden hava tahliyeli bir tasarım, önceden yüklenmiş V salmastra ve daha uzun bir yatak uzunluğu kullanır.

Bu makale yalnızca 63-4402-104 modelini kapsamaktadır.

I. Teknik Özellikler

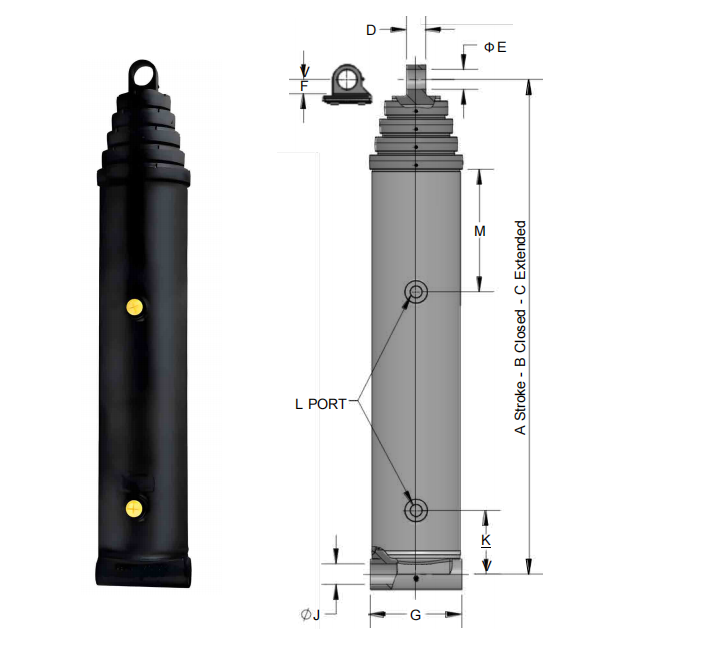

pin-pin mounting hydraulic cylinder

Parametre	63-4402-104 Şartname
Ürün serisi	4000 Serisi
Montaj stili	Pin-pin montajı
Boyut A	71,94 inç / 1827 mm
Boyut B	36,62 inç / 930 mm
Boyut C	108,56 inç / 2757 mm
Boyut D	1,50 inç / 38 mm
Boyut E	2,06 inç / 52 mm
Boyut F	2,00 inç / 51 mm
Boyut G	7,00 inç / 178 mm
Boyut J	2,06 inç / 52 mm
Boyut K	19,50 inç / 495 mm
Boyut M	Katalog tablosunda Yok
Hidrolik bağlantı noktası	3/4 NPTF
Listelenen yağ hacmi	1,8 gal doldurma / 7,3 gal uzatma
Listelenen ağırlık	208 pound

A'dan M'ye kadar olan harfler, HCIC kataloğundaki boyutlu çizime atıfta bulunur. Sipariş vermeden önce tüm kurulum çizimini, pim boyutlarını, çalışma basıncını ve hidrolik devre gerekliliklerini doğrulayın.

II. Pim-Pim Montaj Tasarımı

İki çatal veya pabuç noktası arasına bir pim pimli hidrolik silindir monte edilir. Silindir gövdesi ve çubuk ucu bağlantısı, makine yükünü pimler aracılığıyla aktarır. Bu düzen, aktüatörün bir devrilme gövdesinin, bağlantının veya diğer mafsallı yapının hareketini takip etmesi gerektiği durumlarda yaygındır.

Uyum, kapalı ve genişletilmiş boyutlardan daha fazlasıyla belirlenir. Alıcı şunları kontrol etmelidir:

- Her iki uçta pin merkezi mesafeleri

- Pim çapı ve mevcut yatak genişliği

- Çatal açıklığı ve hizalaması

- Hidrolik bağlantı yönü

- Tam strok boyunca hortum hareketi

- Baş ve çubuk ucu etrafındaki mekanik boşluk

63-4402-104 yalnızca toplam uzunluktan ziyade onaylanmış boyutlu çizimden seçilmelidir.

III. Katalogda Listelenen İnşaat Özellikleri

3.1 Kendiliğinden Kanayan Tasarım

Katalog, kendi kendini temizleyen bir tasarımı tanımlar. Pratik kurulum çalışmalarında bu, devreye alma sırasında silindirde kalan hava miktarının azaltılmasına yardımcı olabilir. Makine devresinin yine de ekipman üreticisinin prosedürüne göre doldurulması ve temizlenmesi gerekiyor.

3.2 Yeniden Yüklenen V-Paketleme

Listelenen sızdırmazlık düzenlemesi, kendinden ayarlı dalga yayı enerji sağlayıcıya sahip önceden yüklenmiş V salmastrayı kullanır. Katalogda ayrıca enerji verilmiş "Z" conta paketi de opsiyonel olarak belirtilmektedir. Nihai conta konfigürasyonu, uygulamanın hidrolik sıvısı, sıcaklık aralığı ve çalışma koşulları için doğrulanmalıdır.

3.3 Dişli Başlı Somun

Dişli başlı somun, ilave güç ve saha conta ayarı için bir özellik olarak listelenmiştir. Ayrıca conta denetimi veya ayarı gerektiğinde pratik bir servis arayüzü sağlar. Sahada yapılacak herhangi bir ayarlama, onaylanmış bakım prosedürünü takip etmeli ve basınç izolasyonu ve güvenli sökme uygulamalarının yerine geçmemelidir.

3.4 Daha Uzun Rulman Uzunluğu

Katalogda stabilite için daha uzun bir yatak uzunluğu listelenmektedir. Pim-pim kurulumunda, aktüatör hareketli bir yapıyı takip ettiğinden yönlendirme önemlidir. Doğru hizalama ve uygun pin durumu hala gerekli; daha uzun bir yatak uzunluğu, silindiri kontrolsüz yandan yüklemeye uygun hale getirmez.

IV. Çalışma Prensibi

63-4402-104, hidrolik basıncı doğrusal harekete dönüştürür. Yağ uygun porta girdiğinde, basınç piston alanına etki eder ve çubuğu dışarıya veya içeriye doğru hareket ettirir. Çubuk ucu ve kapak ucu pimleri bu hareketi bağlı devirme mekanizmasına aktarır.

Kullanılabilir hareket, katalogdaki kapalı ve genişletilmiş boyutlarla tanımlanır. Hidrolik valf, pompa akışı, tahliye koruması ve makine geometrisi, hizmette mevcut olan gerçek hızı ve kuvveti belirler.

Silindir bağımsız bir kaldırma cihazı olarak değerlendirilmemelidir. Seçimi hidrolik devreye ve tutturulduğu mekanik yapıya uygun olmalıdır.

V. Ana Ürün Avantajları

- Mafsallı hidrolik ekipmanlar için pin-pin montajı

- 108,56 inç / 2757 mm katalogda listelenen genişletilmiş boyut

- 3/4 NPTF hidrolik bağlantı noktası

- HCIC tarafından listelenen kendinden kanamalı tasarım

- Kendinden ayarlı dalga yayı enerji vericili, önceden yüklenmiş V-paketleme

- Katalogda listelenen isteğe bağlı enerjili “Z” conta paketi

- Daha fazla güç ve saha contası ayarı için dişli başlı somun

- Stabilite için daha uzun yatak uzunluğu

- Hem inç hem de milimetre birimlerinde kapalı ve genişletilmiş boyutlar mevcuttur

VI. Uygulama ve Yerleştirme

Katalog, 4000 Serisi pim-pim silindirini hidrolik devrilme çözümleri kapsamına almaktadır. 63-4402-104, silindirin iki pim arasına monte edilmesi gereken ve mevcut kurulum zarfının katalog boyutlarıyla eşleştiği ekipmanlar için düşünülebilir.

Montajı onaylamadan önce makinenin tüm hareketini gözden geçirin. Silindirin tam geri çekme ve uzatma sırasında yeterli açıklığa sahip olması ve uç yapısı hareket ettikçe pimlerin hizalı kalması gerekir. 3/4 NPTF bağlantısının hortum üreticisinin sınırları dışında bükülme veya bükülmeye maruz kalmaması için hortum yönlendirmesi de kontrol edilmelidir.

VII. Teklif İçin Gerekli Bilgiler

Sorunuzla birlikte aşağıdaki bilgileri gönderin:

1. Makine tipi ve silindir işlevi

2. Mevcut pim merkezi boyutları

3. Pim çapı ve çatal genişliği

4. Gerekli kapalı ve uzatılmış uzunluklar

5. Çalışma basıncı ve pompa akışı

6. Hidrolik sıvısı ve çalışma sıcaklığı

7. Port yönlendirmesi ve hortum yönlendirmesi

8. Gerekli conta seçeneği

9. Miktar ve teslimat hedefi

10. Mevcut silindir çizimi veya net fotoğraflar

Yedek silindirin mevcut devirme mekanizmasına uyması gerektiğinde çizim özellikle önemlidir.

VIII. SSS

63‑4402‑104 modelinin montaj stili nedir?

HCIC 4000 Serisinden pim-pim montajlı bir hidrolik silindirdir.

Kapalı ve genişletilmiş boyutları nelerdir?

Katalogda A boyutu 71,94 inç (1827 mm) ve C boyutu 108,56 inç (2757 mm) olarak listelenir. B Boyutu 36,62 inç (930 mm) olarak listelenmiştir.

Bu model için hangi hidrolik bağlantı noktası listelenmiştir?

Katalogda 3/4 NPTF bağlantı noktası listelenmektedir.

Hangi sızdırmazlık düzeni kullanılıyor?

Katalogda, kendinden ayarlı dalga yayı enerji vericiye sahip önceden yüklenmiş V salmastra listelenmektedir. Enerji verilmiş bir “Z” conta paketi bir seçenek olarak tanımlanmaktadır. Üretimden önce son konfigürasyonu onaylayın.

Katalogda 63‑4402‑104 için bir çalışma basıncı listeleniyor mu?

Sağlanan model tablosu bu model için doğrulanmış bir çalışma basıncı değerini göstermemektedir. Basınç, onaylanmış uygulama ve mühendislik çiziminden doğrulanmalıdır.

Mevcut bir silindiri değiştirmeden önce neyi kontrol etmeliyim?

Pim merkezlerini, pim çapını, çatal genişliğini, kapalı ve uzatılmış boyutları, port yönünü, hortum yönlendirmesini ve makinenin çalışma basıncını ve akışını kontrol edin.

IX. HCIC Hakkında

HCIC, endüstriyel uygulamalara yönelik hidrolik silindirler ve hidrolik güç üniteleri üretmektedir. Şirketin resmi web sitesi standart, amaca yönelik ve özel hidrolik çözümler sunmaktadır.

Değiştirme veya OEM talebi için makine çizimini ve silindir boyutlarının tamamını gönderin. HCIC, nihai spesifikasyonu onaylamadan önce donanım gereksinimlerini inceleyebilir.
