OEM değiştirme planlaması için 53-4592-72 pinden pine hidrolik silindir boyutlarını, 71,94 inç stroku, 3/4 inç NPTF bağlantı noktasını ve 155 lb katalog ağırlığını inceleyin.
Stroke:
1.827 mmClosed length:
930 mmExtended length:
2757 mmPort:
NPTF'de 3/453-4592-72 pinden pine hidrolik silindir, HCIC-2026 kataloğunda listelenen bir 4000 Serisi modelidir. Değiştirme veya OEM projesi için ana değeri boyuttur: katalog, tek bir ürün satırındaki stroku, kapalı ve uzatılmış uzunlukları, montaj geometrisini, bağlantı noktasını, yağ hacmini ve ağırlığını tanımlar.
Bu tip silindir yalnızca stroka göre seçilmez. Pim merkezleri, montaj kulakları, çevreleyen açıklık, hidrolik bağlantı ve mevcut servis alanının tümü makineyle eşleşmelidir. Mevcut bir üniteyi değiştiren bir alıcı için en güvenli başlangıç noktası, mevcut silindir çizimi veya eksiksiz bir saha ölçümleri setidir.

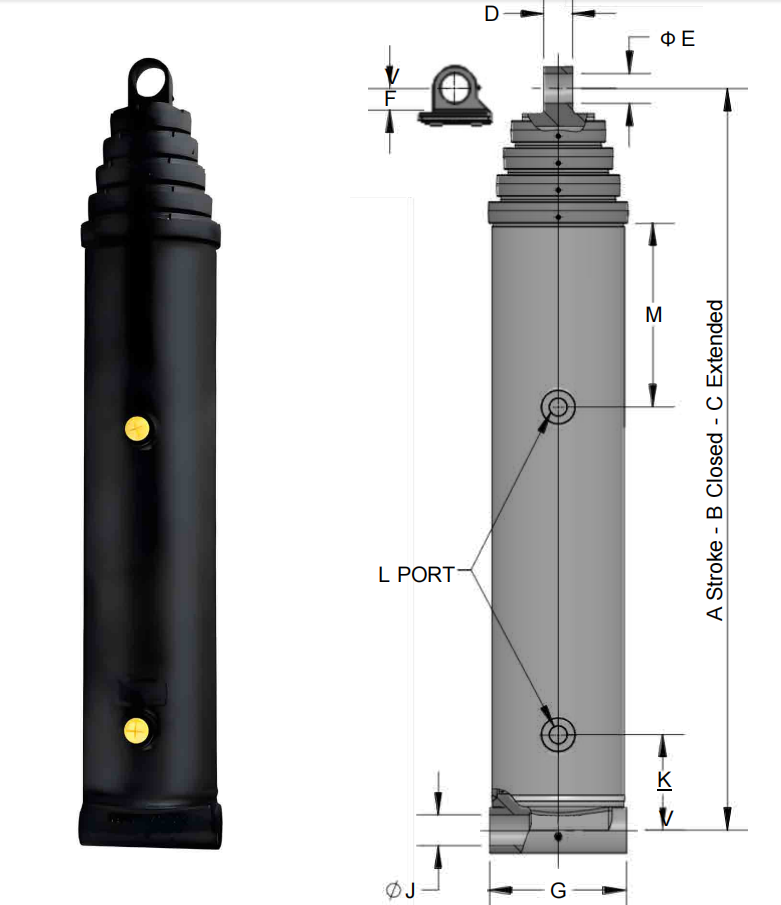

| Öğe | İnç değeri | Metrik değeri |
|---|---|---|
| Modeli | 53-4592-72 | 53-4592-72 |
| Seri | 4000 Serisi | 4000 Serisi |
| İnme, A | 71,94 inç | 1.827 mm |
| Kapalı uzunluk, B | 36,62 inç | 930mm |
| Uzatılmış uzunluk, C | 108,56 inç | 2.757 mm |
| Boyut D | 1,50 inç | 38mm |
| Boyut E | 2,06 inç | 52 mm |
| Boyut F | 2,00 inç | 51 mm |
| Boyut G | 7.00 inç | 178mm |
| Boyut J | 2,06 inç | 52 mm |
| Boyut K | 19.50 | 495mm |
| Liman | NPTF'de 3/4 | NPTF'de 3/4 |
Katalog sayfası bu model için evrensel bir basınç değeri, yük değeri veya makineye özel performans garantisi vermez. Bu gerekliliklerin gerçek ekipman için onaylanması gerekir.
Bir pinden pine silindir, hareketi iki montaj noktası üzerinden aktarır. Bir ucu sabit bir brakete, diğer ucu ise hareketli yapıya bağlanır. Yağ silindir uzunluğunu değiştirdikçe iki pim arasındaki mesafe de değişir ve makine kendi tasarladığı kavis boyunca hareket eder.
Bu durum uzatılmış ve kapalı uzunlukları önemli kılmaktadır. 53-4592-72 satırında 36,62 inç kapalı ve 108,56 inç uzatılmış olarak listelenir. Aradaki fark, katalog strok referansıdır ancak makinenin silindir, pimler, braketler, hortumlar ve yapının tüm hareket yolu için hala yeterli fiziksel alana ihtiyacı vardır.
Değiştirme sırasında D, E, F, G, J ve K boyutları da önemlidir. Silindir gövdesi, montaj donanımı, pin konumu ve bağlantı zarfı arasındaki ilişkiyi kontrol edebilirler. Doğru stroka sahip ancak yanlış montaj geometrisine sahip bir silindir, maliyetli bir kurulum sorunu yaratabilir.
Takılı pim merkezlerini kapalı ve uzatılmış makine konumlarında ölçün. Pim çapını, braket genişliğini, kulak aralığını, burcun durumunu ve yükün bağlantıya girdiği yönü kontrol edin. Farklı bir montaj zarfı için tasarlanmış bir braketi değiştirmeye zorlamayın.
Hidrolik devreyi sahanın prosedürüne göre güvenli bir şekilde izole ederek makineyi tüm mekanik aralığında hareket ettirin. Silindir gövdesi, çubuk, braketler, koruyucular, hortumlar ve yakındaki yapı arasında engel olup olmadığına bakın. Uzatılmış uzunluk bu kontrolün yalnızca bir kısmıdır.
Katalogda 3/4 inç NPTF bağlantı noktası listelenmektedir. Makinenin kullandığı montaj standardını ve sızdırmazlık yöntemini eşleştirin. Sürtünmeyi, keskin bükülmeleri ve hareketli çelik yapıyla teması önlerken, pimden pime tam hareket için yeterli hortum uzunluğu bırakın.
Katalogda 1,3 galonluk dolum yağı hacmi ve 4,0 galonluk genişletilmiş yağ hacmi listelenmektedir. Bu değerler planlama için faydalıdır ancak sistemin tamamı aynı zamanda hortum hacmini, valf hacmini, rezervuar seviyesini ve makinenin çalışma konumunu da içerir. İşletime almadan önce çalışma yağı seviyesini doğrulayın.
53-4592-72, 71,94 inç katalog stroku ile tanımlanmış bir pimden pime hidrolik silindire ihtiyaç duyan OEM ekipmanı veya değiştirme projeleri için incelenebilir. Alıcının ölçecek bir çizimi veya mevcut bir silindiri olması ve genel bir silindir tavsiyesi yerine boyutsal bir eşleşmeye ihtiyaç duyması özellikle önemlidir.
Nihai teknik karar verilmeden önce HCIC'nin uygulama yükünü, çalışma basıncını, hareket açısını, çevrim sıklığını ve kurulum fotoğraflarını alması gerekir. Bu ayrıntılar katalog satırıyla değiştirilmez.
53-4592-72 pimden pime hidrolik silindir, silindirin iki makine noktasını tanımlanmış 71,94 inçlik bir strok aracılığıyla bağlaması gereken projeler için boyutlara uygun bir üründür. 36,62 inç kapalı uzunluğu, 108,56 inç uzatılmış uzunluğu, 3/4 inç NPTF bağlantı noktası, 1,3 galon doldurma değeri, 4,0 galon genişletilmiş değeri ve 155 lb katalog ağırlığı, OEM veya değiştirme incelemesi için net bir başlangıç noktası sağlar.
Sipariş vermeden önce pim merkezi ölçümlerini, braket ayrıntılarını, hidrolik verileri ve makine çizimlerini HCIC'ye gönderin. Bu, modelin mekanizmanın tamamına uyup uymadığını doğrulamanın pratik yoludur.
Jinan Huachen Industrial Co., Ltd. olarak da bilinen HCIC, araç, atık işleme, inşaat ve endüstriyel ekipmanlar için hidrolik silindirler, hidrolik güç üniteleri ve ilgili bileşenler tedarik ediyor. Ürünün uygunluğu, tüm makine tasarımına ve geçerli güvenlik gerekliliklerine göre doğrulanmalıdır.
