Model 516 elektrikli vinç, kurulum planlaması için 24 inç gövde boyutuna ve 39,25 inç kaldırma uzunluğuna sahip damperli römorklar için kompakt bir kaldırma çözümüdür.
Model 516 elektrikli vinç, damperli römork kaldırma sistemleri için kompakt bir kaldırma seçeneğidir. Katalog boyutları, sipariş verilmeden önce çerçeve alanını, menteşe geometrisini ve hidrolik kurulum gereksinimlerini kontrol etmek için pratik bir başlangıç noktası sağlar.
Model 516 elektrikli vinç, American Power Hoists kataloğunda A'dan G'ye kadar yedi boyutlu referanslarla listelenmiştir. Bu ölçümler, treyler üreticisinin veya yedek alıcının, ekipmanı yalnızca kaldırma kapasitesine göre seçmek yerine, vinci mevcut montaj alanıyla karşılaştırmasına yardımcı olur.
| Parametre | Katalog değeri |
|---|---|
| Modeli | 516 |
| Ürün kategorisi | Elektrikli vinç |
| Boyut A | 24.00 |
| Boyut B | 28.50 inç |
| Boyut C | 19.50 |
| Boyut D | 5,00 inç |
| Boyut E | 39,25 inç |
| Boyut F | 16,25 inç |
| Boyut G | 10.00 |
Bunlar katalog boyutlarıdır. Çizim, nihai onaydan önce müşterinin gerçek çerçevesi, pivot noktaları ve kurulum yöntemiyle karşılaştırılarak kontrol edilmelidir.
Damperli römork vinci, kaldırma kuvveti sağlamaktan daha fazlasını yapar. Çerçeve rayları arasına sığmalı, damper gövdesi geometrisiyle uyumlu olmalı ve hareketli yapı için yeterli boşluk bırakmalıdır. Model 516 elektrikli vinç bu nedenle üç pratik adımda değerlendirilebilir.

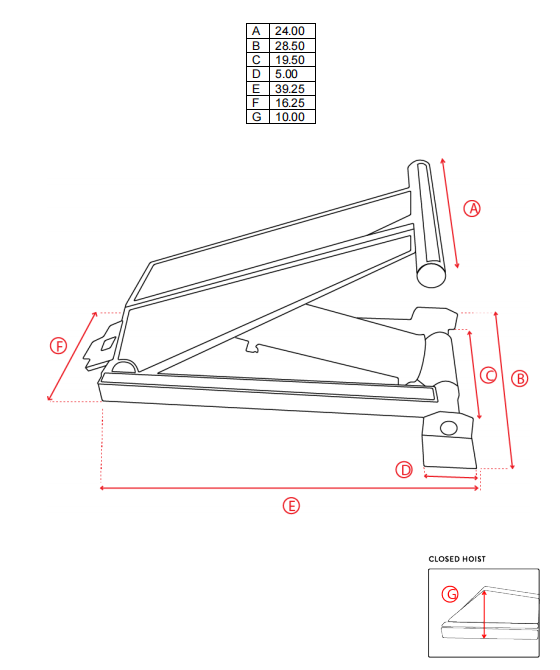

Katalog çizimindeki A, B ve C boyutlarıyla başlayın. Bunları mevcut çerçeve alanıyla ve boşaltma gövdesi menteşesinin konumuyla karşılaştırın. Kağıt üzerinde kabul edilebilir görünen bir boyut, gövde dönerken yine de engelleme oluşturabilir, bu nedenle tam hareket yolu kontrol edilmelidir.
D, F ve G boyutları, alıcının vincin römork çerçevesi ve destek braketleriyle montaj ilişkisini incelemesine yardımcı olur. Doğru montaj plakaları, pim merkezleri ve takviye detayları treyler tasarımına bağlıdır. Yalnızca model numarasına bakarak tahmin edilmemelidirler.
E Boyutu, Model 516 için 39,25 inç olarak listelenmiştir. Bu ölçüm, vincin sınırlı uzunlukta bir boşaltma gövdesi altına yerleştirilmesi gerektiğinde önemlidir. Kapalı konumu, gövde açısı ve servis erişimi için gerekli alan ile birlikte gözden geçirilmelidir.
Tam model numarasını kullanmak, OEM veya değiştirme talebinin işlenmesini kolaylaştırır. Alıcı treyler yapısını, montaj düzenini ve çalıştırma gereksinimlerini teyit ederken tedarikçiye net bir referans noktası sağlar.
Değiştirme talebi için alıcının model plakasını veya katalog referansını, mevcut kurulumun fotoğraflarını, mevcut montaj boyutlarını ve römorkun kaldırma düzenini göndermesi gerekir. Orijinal ünite değiştirilmişse güncellenen boyutlar, tek başına eski model numarasından daha kullanışlıdır.
Model 516 elektrikli vinç, kompakt bir vinç düzeninin ve boyutsal uyumun önemli olduğu damperli römork kaldırma sistemi tartışmaları için tasarlanmıştır. Nihai uygunluk, römork gövdesine, yüke, menteşe konumuna, hidrolik devreye ve yapısal tasarıma bağlıdır. Katalog boyutları tek başına bir kaldırma kapasitesi derecelendirmesi oluşturmaz.
Model 516 elektrikli vinç için teçhizat incelemesi talep etmek için şunları sağlayın:
- Römork tipi ve gövde boyutları
- Mevcut kurulum alanı
- Menteşe ve montaj pimi yerleri
- Değiştirilecekse mevcut hidrolik bileşenler
- Gerekli kaldırma sırası
- Mevcut kurulumun fotoğrafları veya boyutlu çizimi
- Çalışma ortamı ve beklenen görev döngüsü
Bu bilgi, HCIC'nin, katalogda gösterilmeyen ayrıntıları varsaymadan uygulamayı incelemesine olanak tanır.
Model 516 elektrikli vinç, komple damperli römork kaldırma düzeninin bir parçası olarak en iyi şekilde değerlendirilir. Katalog boyutları (özellikle 24,00 inç A boyutu, 39,25 inç E boyutu ve 10,00 inç G boyutu) alıcılara kurulum alanını kontrol etmek için net bir temel sağlar. Doğru fiyat teklifi için römork çizimini ve ölçülen montaj bilgilerini HCIC'ye gönderin.
Jinan Huachen Industrial Co., Ltd. (HCIC), endüstriyel ve araç uygulamalarına yönelik hidrolik silindirler ve güç üniteleri geliştirmekte ve üretmektedir. Bir Model 516 projesi için HCIC, mevcut kurulum bilgilerini inceleyebilir ve teklif için gereken sonraki teknik ayrıntılar konusunda tavsiyede bulunabilir.
Model 516 elektrikli vinç incelemesi isteyin:
- Web sitesi: https://jnhcic.com/
- E-posta: davidsong@mail.huachen.cc
- WhatsApp / Tel: +86 153 7619 8599
