Damperli römork katalog boyutları için Model 621 elektrikli vinci inceleyin ve sipariş vermeden önce römork çerçeve alanını, montaj geometrisini, gövde açıklığını ve servis erişimini kontrol edin.
Damperli römorklara yönelik Model 621 elektrikli vinç, römork kaldırma sistemi uygulamaları için birlikte verilen Amerikan Elektrikli Kaldırma Cihazları kataloğunda listelenmiştir. Bir OEM üreticisi veya yedek alıcı için önemli olan ilk adım, boyutsal uyumdur: Vinç, römork çerçevesi, damper gövdesi hareketi, montaj noktaları ve hidrolik düzenleme ile birlikte çalışmalıdır.

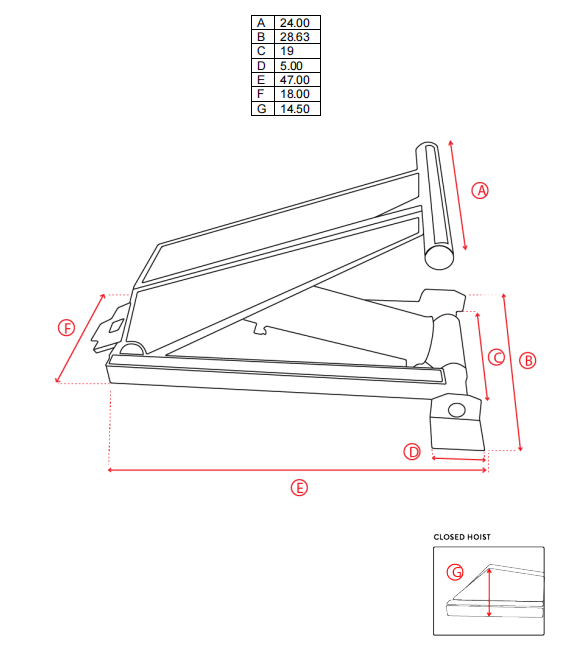

Model 621 sayfası, A'dan G'ye kadar yedi boyutlu referanslar verir. Bu ölçümler, son braket, pim ve takviye ayrıntıları onaylanmadan önce römork çiziminin gözden geçirilmesi için pratik bir başlangıç noktası sağlar.
| Parametre | Katalog değeri |
|---|---|
| Modeli | 621 |
| Ürün kategorisi | Elektrikli vinç |
| Boyut A | 24.00 |
| Boyut B | 28,63 inç |
| Boyut C | 19.00 |
| Boyut D | 5,00 inç |
| Boyut E | 47.00 |
| Boyut F | 18.00 |
| Boyut G | 14.50 inç |
Yukarıdaki değerler, birlikte verilen katalogdaki Model 621 sayfasından alınmıştır. Üretim veya değiştirme onayından önce en son teknik çizimi gerçek römorkla karşılaştırarak onaylayın.
Bir römork vinci değişen bir mekanik açıyla çalışır. Kapalı bir boşaltma gövdesinin altındaki mevcut alan, gövde kalkmaya başladıkça değişebilir. Şasi traversleri, braketler, hidrolik hortumlar ve gövdenin alt tarafı hareket boyunca açık kalmalıdır.
Bu nedenle Model 621 elektrikli vinç, yalnızca model numarasına göre seçilmek yerine, komple kaldırma sisteminin bir parçası olarak değerlendirilmelidir. Römork yapısı, arka menteşe konumu, montaj düzeni ve hidrolik devrenin tamamı nihai kurulumu etkiler.
Vinci çerçeve ile boşaltma gövdesi arasındaki mevcut alanla karşılaştırırken A, B ve C boyutlarıyla başlayın. Kapalı konumu ölçün, ardından kaldırma döngüsü sırasında vücudun hareket yolunu gözden geçirin.
Statik boşluk kontrolü, gövde döndüğünde meydana gelen teması ortaya çıkarmayabilir. Ölçülü bir çizim veya işaretli montaj fotoğrafları, kapalı treylerden alınan tek bir ölçümden daha faydalıdır.
D, F ve G boyutları, alıcının destek plakalarını, pim konumlarını ve çerçeve takviyesini görüşmesine yardımcı olur. Tam bir braket çizimi olarak ele alınmamalıdırlar. Gerçek montaj tasarımında reaksiyon yükleri, pim hizalaması, kaynak düzeni ve kaldırma kuvvetini alan yapı hesaba katılmalıdır.
Destek düzenlemesi ayrıca inceleme, hortum yönlendirme ve gelecekteki servis çalışmaları için yeterli erişime ihtiyaç duyar. Rutin erişim engellenmişse, sıkı bir kurulum otomatik olarak iyi bir kurulum değildir.
E Boyutu, Model 621 için 47,00 inç olarak listelenmiştir. Bu değeri mevcut kurulum uzunluğu, kapalı gövde konumu ve yakındaki traverslerin veya ekipmanın konumuyla karşılaştırın.
Genel düzenleme aynı zamanda hidrolik bağlantılar ve görsel inceleme için de yer bırakmalıdır. Nihai onay, en son çizime ve tam hareket zarfına dayanmalıdır.
Damperli römorklara yönelik Model 621 elektrikli vinç, tanımlanmış bir katalog modelinin ve boyutsal referansın gerekli olduğu kaldırma sistemi projeleriyle ilgilidir. Mekanik ve hidrolik gereklilikler onaylandığında OEM treyler yapıları, değiştirme çalışmaları ve sistem yeniden tasarımları için incelenebilir.
Birlikte verilen Model 621 sayfası boyutları listelemektedir ancak bu model için doğrulanmış bir kapasite, çalışma basıncı değeri, hizmet ömrü rakamı veya sertifika sağlamamaktadır. Bu ayrıntılar asıl proje için onaylanmalı ve model numarasından çıkarılmamalıdır.
OEM veya değiştirme incelemesi için şunu gönderin:
Bu bilgi, HCIC'nin gizli yapısal veya hidrolik ayrıntıları varsaymadan teçhizatı değerlendirmesine yardımcı olur.
Burada damperli römork kaldırma sistemi uygulamaları için düşünülen, katalogda listelenen bir elektrikli vinçtir. Nihai uygunluk römork yapısına, montaj düzenine ve hidrolik sisteme bağlıdır.
Katalogda A 24,00 inç, B 28,63 inç, C 19,00 inç, D 5,00 inç, E 47,00 inç, F 18,00 inç ve G 14,50 inç olarak listeleniyor.
| Parametre | Katalog değeri |
|---|---|
| Modeli | 621 |
| Ürün kategorisi | Elektrikli vinç |
| Boyut A | 24.00 |
| Boyut B | 28,63 inç |
| Boyut C | 19.00 |
| Boyut D | 5,00 inç |
| Boyut E | 47.00 |
| Boyut F | 18.00 |
| Boyut G | 14.50 inç |
Verilen Model 621 sayfasında doğrulanmış kapasite değeri gösterilmemektedir. Kapasite, tüm treyler tasarımına ve proje gereksinimlerine göre gözden geçirilmelidir.
Otomatik olarak değil. Değiştirme kararı verilmeden önce montaj noktaları, pim merkezleri, açıklık, gövde hareketi, hidrolik bağlantılar ve çerçeve kuvveti kontrol edilmelidir.
E Boyutu 47,00 inç olarak listelenmiştir. Mevcut kurulum uzunluğu, kapalı gövde konumu, servis erişimi ve yakındaki çerçeve elemanları ile karşılaştırılmalıdır.
Model referansını, römork ayrıntılarını, ölçülen montaj alanını, menteşe ve pim konumlarını, fotoğrafları veya çizimleri, mevcut hidrolik bilgilerini ve gerekli kaldırma sırasını gönderin.
Doğru fiyat teklifi için römork çizimini, montaj ölçümlerini ve mevcut hidrolik bilgileri HCIC'ye gönderin. Nihai kararda en son çizim ve tüm kaldırma düzenlemesi kullanılmalıdır.
Jinan Huachen Industrial Co., Ltd. (HCIC), araç ve endüstriyel uygulamalara yönelik hidrolik silindirler ve güç üniteleri geliştirmekte ve üretmektedir. Bir Model 621 projesi için HCIC, mevcut kurulum bilgilerini inceleyebilir ve bir OEM veya değiştirme teklifi için gereken teknik ayrıntıları belirleyebilir.
