L-HYC00905, kayar panel uygulamaları için 5,5 inç delikli, 2,5 inç çubuklu ve 37 inç stroklu, çöp kamyonlarına yönelik bir arka yükleyici kayar silindiridir.
Bore:
5,5 inçRod:
2,5 inçStroke:
37 inçArkadan yüklemeli bir çöp kamyonundaki kaydırma silindirinin görevi, önden yüklemeli bir çöp kamyonunun kol silindirinden farklı bir görevi vardır. Gövdenin içinde çalışarak kayar paneli yükleme ve aktarma döngüsü boyunca hareket ettirir. Bu, mevcut montaj alanının, strok yolunun ve bağlantı noktalarının silindirin kuvvet sınıfı kadar önemli olduğu anlamına gelir.
HCIC, L-HYC00905'i arkadan yüklemeli çöp kamyonu uygulamalarına yönelik L Kaydırmalı Silindir olarak listeler. Katalogda 5,5 inç delik, 2,5 inç çubuk ve 37 inç strok bulunur.
| Parametre | Katalog değeri |
|---|---|
| Modeli | L-HYC00905 |
| Başvuru | L Kaydırma Silindiri |
| delik | 5,5 inç |
| Çubuk | 2,5 inç |
| Felç | 37 inç |
Kaynak: HCIC-2026 kataloğu, PDF dosyası sayfa 11, basılı katalog sayfası 19. HCIC'nin arkadan yüklemeli ürün bilgisinde aynı delik, çubuk ve strok değerlerine sahip L-HYC00905 de listelenmektedir.
Kayar panel direnç olmadan düz bir çizgide hareket etmez. Silindir, paketlenmiş malzemenin, kılavuz sürtünmenin ve değişen yük koşullarının hareketi etkilediği arka yükleyici gövdesi içinde çalışır. Strok çok kısaysa panel amaçlanan hareketini tamamlayamayabilir. Montaj konumu yanlışsa silindir uygun olmayan bir açıya ulaşabilir veya faydalı mekanik avantajını kaybedebilir.
5,5 inçlik delik ve 37 inçlik strok, silindirin kendisini tanımlar. Tek başlarına her arkadan yüklemeli gövdeye uyacağını kanıtlamazlar. Kızak kılavuzunun, pim aralığının, geri çekilmiş uzunluğun, bağlantı noktası konumunun ve hidrolik kontrol devresinin yine de kontrol edilmesi gerekmektedir.
Katalog eşleşmesi ile onaylanmış değişim arasındaki pratik fark budur.
Bu model aşağıdakilerle çalışan alıcılarla ilgilidir:
Alıcının zaten bir L Kayar Silindir referansı olduğu ve değiştirme siparişi vermeden önce silindir boyutlarını doğrulamak istediği durumlarda özellikle kullanışlıdır.
Arkadan yüklemeli kızak silindiri incelemesi için varsa aşağıdakileri gönderin:
Gövdenin içine yerleştirilen silindirin fotoğrafı, çoğu zaman namlunun tek başına yakından çekilmiş fotoğrafından daha kullanışlıdır. Gerçek montaj açısını, mevcut açıklığı ve silindir ile kayar panel arasındaki ilişkiyi gösterir.
HCIC'nin arkadan yüklemeli silindir bilgileri kaydırma, süpürme ve paketleyici uygulamalarını kapsar. L-HYC00905 için ilk inceleme, diğer arkadan yükleme mekanizmalarının özelliklerini karıştırmak yerine L Kaydırmalı Silindir konfigürasyonuna odaklanmalıdır.
Orijinal model artık mevcut değilse, değiştirme işleminin tam kurulum verilerinden kontrol edilmesi gerekir. Delik ve strok yalnızca başlangıç noktasıdır. Bağlantı geometrisi ve çalışma alanı, silindirin kamyon gövdesinde aynı hareketi yapıp yapamayacağını belirler.
HCIC kataloğu, onu arkadan yüklemeli çöp kamyonu uygulaması için L Kaydırmalı Silindir olarak tanımlar.
Katalogda 5,5 inç delik, 2,5 inç çubuk ve 37 inç strok listeleniyor.
Otomatik olarak değil. Montaj noktaları, geri çekilmiş uzunluk, bağlantı noktası düzenlemesi, çalışma basıncı ve kızak geometrisinin de eşleşmesi gerekir.

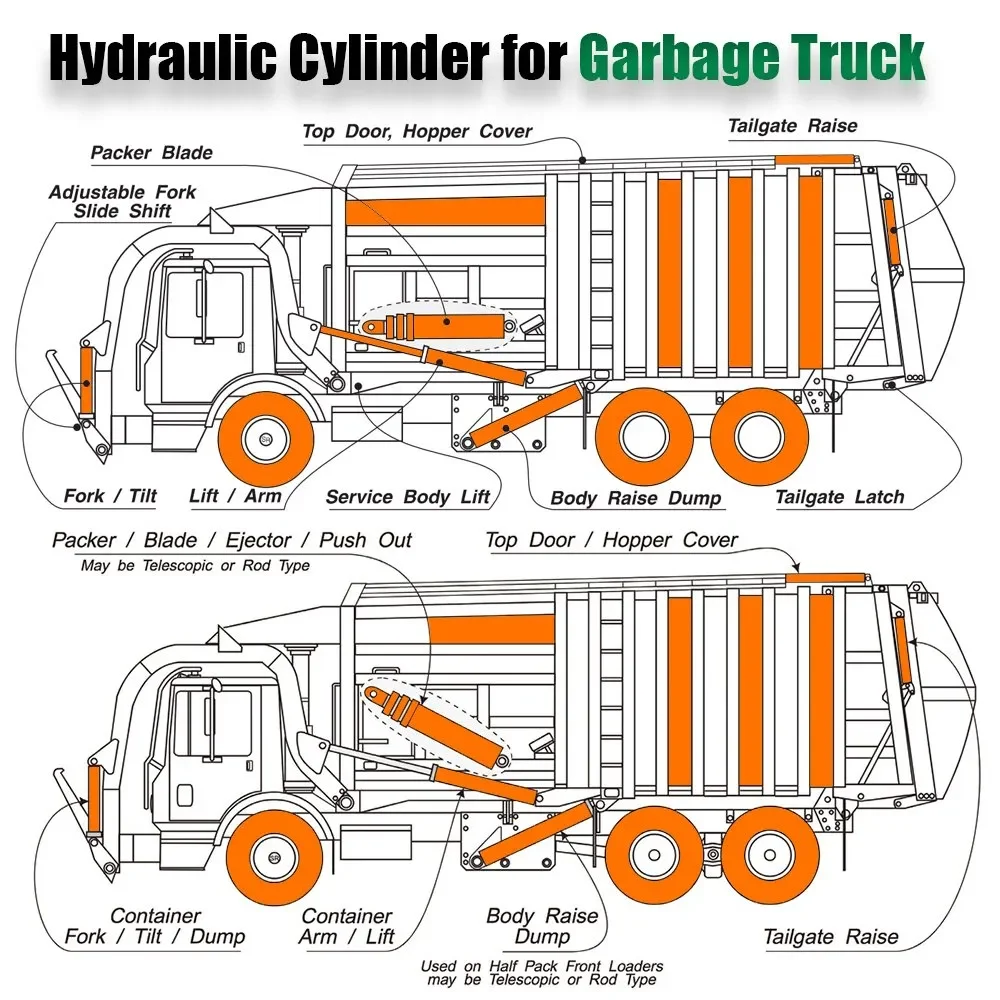

Arkadan yüklemeli bir gövdede farklı mekanizmaları çalıştırırlar. Bir kaydırma silindiri, kaydırma mekanizmasını hareket ettirir; Paketleme silindiri paketleme mekanizmasını çalıştırır. Boyutları ve montaj gereksinimlerinin birbirinin yerine geçebileceği varsayılmamalıdır.
Özel bir inceleme, bir çizime, örneğe, OEM referansına veya tam boyutsal bilgilere dayanabilir. Nihai konfigürasyon üretimden önce onaylanmalıdır.
