Damperli römork kaldırma sistemleri için HC-416 makaslı vinç, 5 inç delik, 16 inç strok, 5–11,4 ton katalog kapasite aralığı ve 229 lb yaklaşık ağırlığa sahiptir.

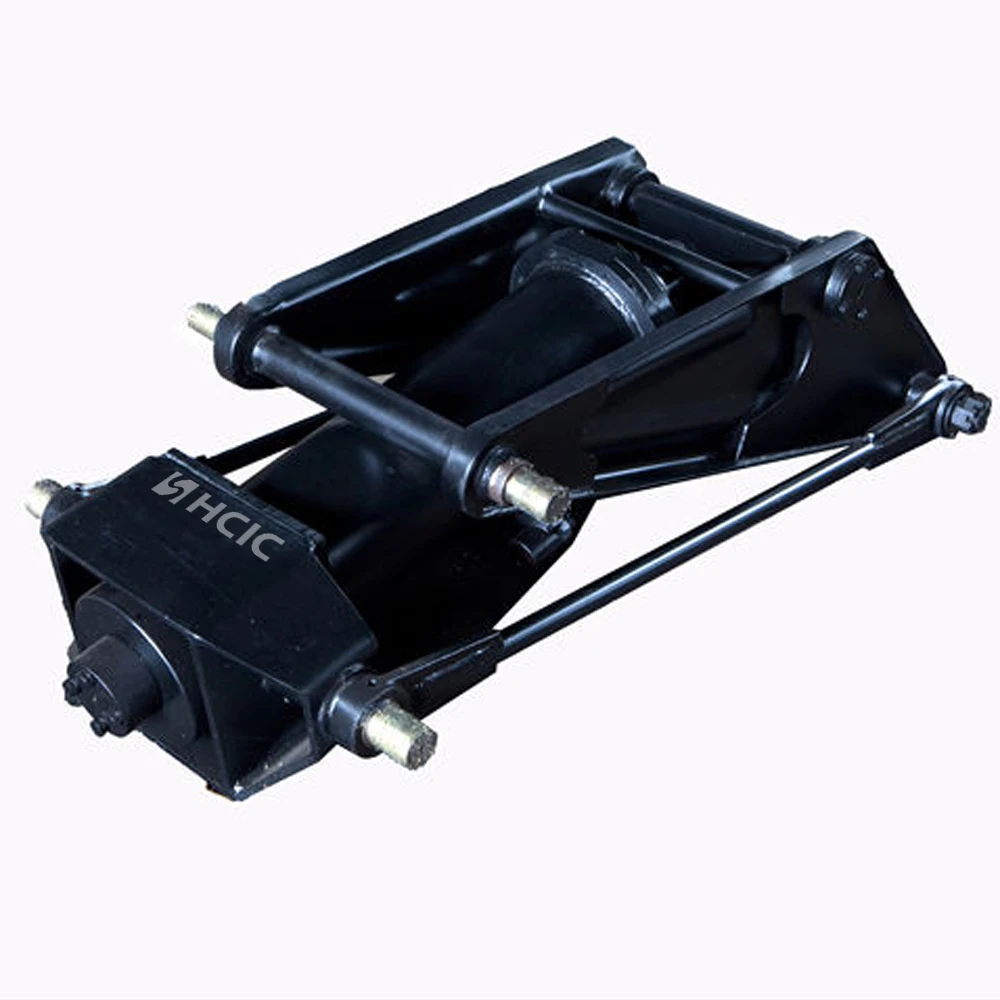

HC-416, damperli römork kaldırma sistemleri için HCIC-2026 kataloğunda listelenen bir makaslı vinçtir. Silindir hareketini damper gövdesinin kontrollü bir şekilde kaldırılmasına dönüştürmek için bir hidrolik silindiri bir makas mekanizması, çerçeve ve montaj bileşenleriyle birleştirir.
Bu model, tanımlanmış boyutsal zarfa sahip kompakt bir hidrolik damperli römork vincine ihtiyaç duyan römork üreticileri ve yedek alıcılar için pratik bir başlangıç noktasıdır. Nihai uygunluk hala römork çerçevesine, gövde ağırlığına, menteşe konumuna, gerekli boşaltma açısına ve hidrolik devreye bağlıdır.
| Parametre | Katalog değeri |
|---|---|
| Modeli | HC-416 |
| Ürün türü | Damperli römork için makaslı vinç |
| Vücut uzunluğu | 40,4 inç |
| delik | 5 inç |
| Felç | 16 inç |
| Çubuk | 2 inç |
| Montaj yüksekliği | 4,97 inç |
| Katalog kapasite aralığı | 5–11,4 ton |
| Yaklaşık ağırlık | 229 pound |
Yukarıdaki değerler, birlikte verilen HCIC-2026 kataloğundaki (PDF sayfa 15) Damperli Römork için Makaslı Vinç tablosundan alınmıştır. Kapasite aralığı, her römork tasarımı için evrensel bir yük derecesi değil, uygulama incelemesi için bir katalog referansıdır.
Doğrudan hidrolik silindir, bir römork çerçevesi için her zaman en iyi kaldırma geometrisini sağlamaz. Makas mekanizması silindir hareketi ile gövde hareketi arasındaki ilişkiyi değiştirerek kaldırma sisteminin tanımlanmış bir kurulum alanı içerisinde çalışmasına yardımcı olur.
HC-416, bir inşaatçının kataloğun 5-11,4 ton uygulama aralığındaki bir römork için 5 inç delikli, 16 inç stroklu bir kaldırma paketine ihtiyaç duyduğu durumlarda uygundur. Vinç, yalnızca silindir deliğinden seçilmek yerine, tüm kaldırma sisteminin bir parçası olarak gözden geçirilmelidir.
Makas geometrisi, dönme konumları ve gövde menteşesi, kaldırmanın farklı noktalarında boşaltma gövdesine ne kadar kuvvetin ulaşacağını belirler. Kaldırmaya başlaması kolay bir römork, boşaltma döngüsünün üst kısmına yakın bir yerde farklı bir kuvvet ve açı gerektirebilir. Bu nedenle üretim onayından önce çerçeve çizimleri ve hareket kontrolleri önemlidir.
Katalogda HC-416 için 40,4 inç gövde uzunluğu ve 4,97 inç montaj yüksekliği listelenmektedir. Bu değerleri römork çerçevesi, traversler ve damper gövdesinin altındaki kullanılabilir alanla karşılaştırın. Ayrıca gövde kapalı konumdan gereken boşaltma açısına doğru hareket ederken açıklığı da kontrol edin.
5 inçlik çap, 16 inçlik strok ve 2 inçlik çubuk ana silindir verilerini tanımlar ancak bunlar tek başına tam kaldırma sonucunu tanımlamaz. Makas kolları, pivot pimleri, gövde menteşesi ve montaj braketlerinin tümü gerçek kuvvet yolunu etkiler.
Vinç düzgün bir şekilde monte edilmelidir. Sıkı veya yanlış hizalanmış pivotlar, hidrolik devrenin düzeltemeyeceği direnç oluşturabilir. Test etmeden önce pimlerin oturduğundan, braketlerin düzgün şekilde desteklendiğinden ve makas kollarının istenilen yay boyunca hareket edebildiğinden emin olun.

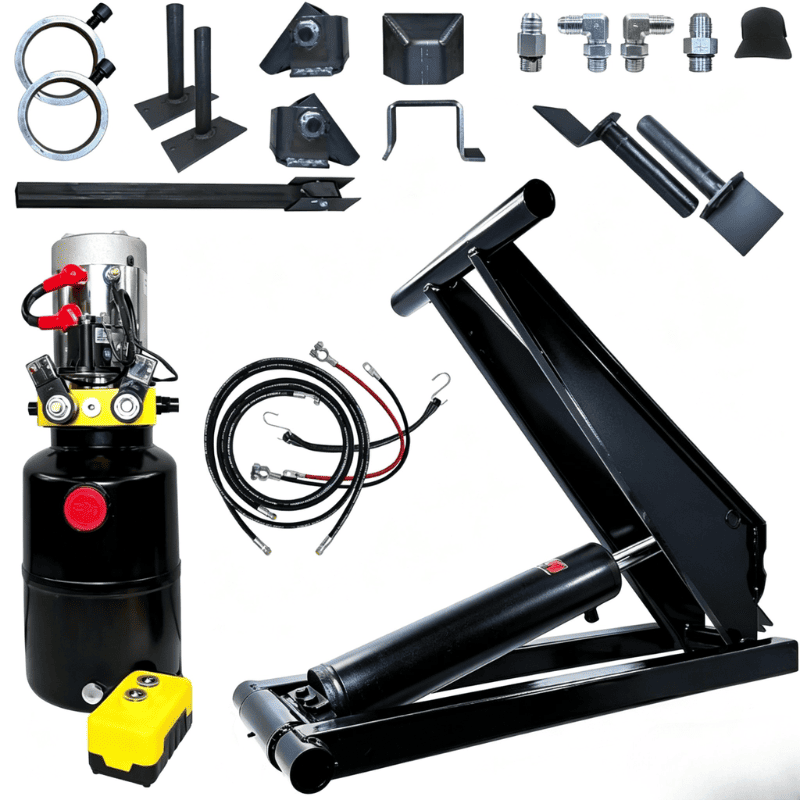

Katalogda pompa, çelik tank, hortum, bağlantı parçaları, yük kontrol valfi, pervane kiti ve akü kablolarından oluşan makaslı vinç kitleri açıklanmaktadır. Proje için tam kit konfigürasyonu onaylanmalıdır. Pompa, tahliye koruması, hortumlar ve kontrol valfi, silindirin ve römorkun çalışma gereksinimlerine uygun olmalıdır.
Damperli römork sisteminde yük kontrol fonksiyonu önemlidir çünkü basınç veya hortum koşulları değişirse gövdenin kontrolsüz şekilde düşmemesi gerekir. Ekipman tasarımcısı, devreye almadan önce gerçek valf düzenlemesini ve kurulum talimatlarını incelemelidir.
HC-416, OEM damperli römork yapıları, filo değiştirme çalışmaları ve mevcut çerçeve alanı ve kaldırma gereksinimlerinin katalog verileriyle eşleştiği durumlarda römork yükseltmeleri için düşünülebilir.

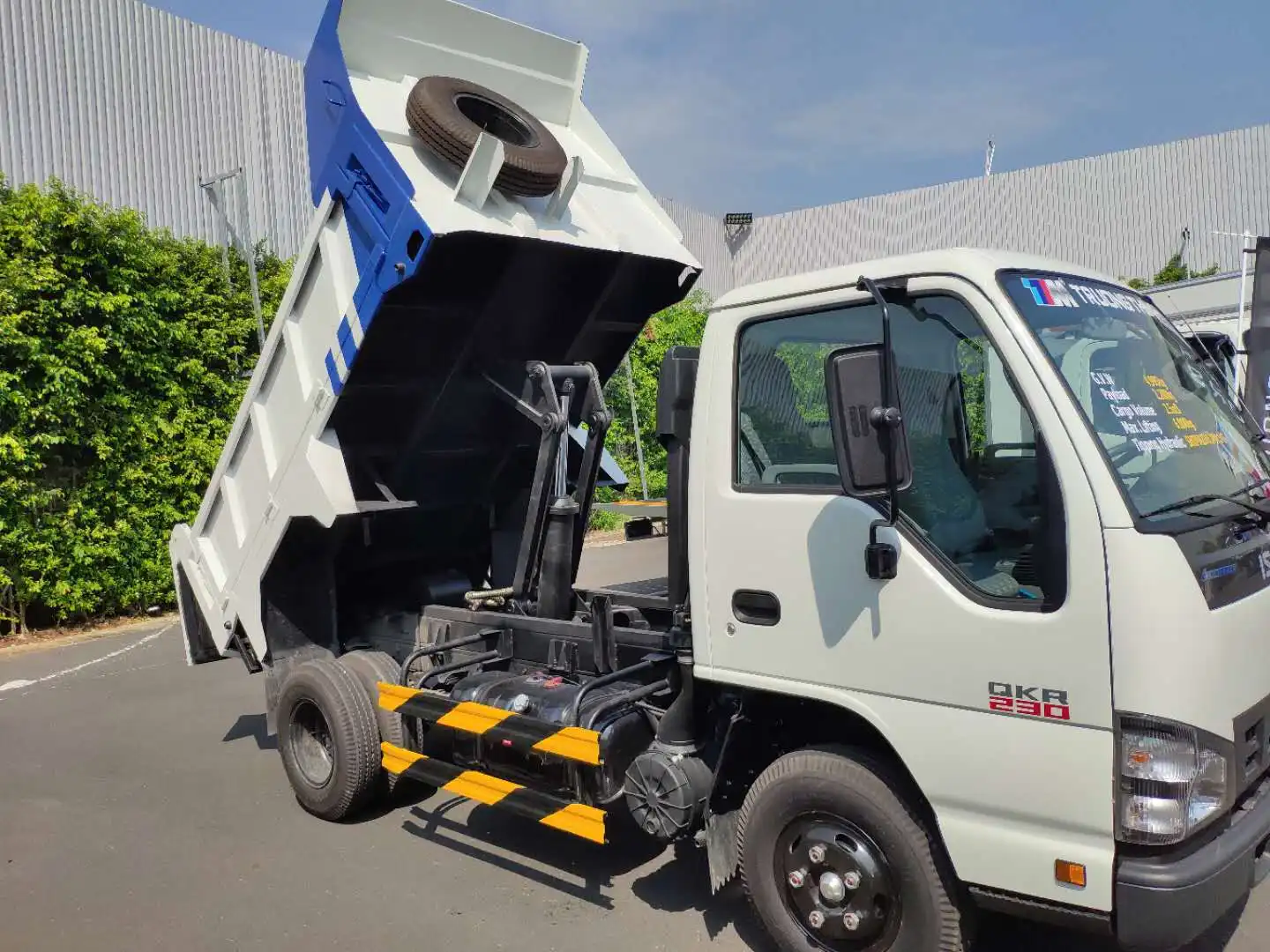

Tipik proje tartışmaları arasında tek dingilli veya tandem dingilli damperli römorklar, ticari römorklar, tarımsal römorklar ve hafif inşaat römorkları yer alır. Doğru seçim, gerçek gövde ağırlığına, taşıma kapasitesine, menteşe geometrisine, istenen boşaltma açısına ve çalışma ortamına bağlıdır.
5–11,4 ton aralığını tek başına onay olarak kullanmayın. Yük, gövde yapısı ve yük dağılımı, kaldırma sistemindeki kuvvetleri değiştirebilir. Farklı bir vinci HC-416 ile değiştirmeden önce teknik inceleme tamamlanmalıdır.
HC-416 makaslı vinç teklifi veya değiştirme incelemesi için aşağıdaki adresi gönderin:
Bu detaylar vinç, silindir ve hidrolik güç ünitesinin tek bir sistem olarak incelenmesine olanak sağlar.
HC-416, damperli römork imalatçılarına değerlendirmeleri için tanımlanmış bir makaslı vinç modeli sunar: 40,4 inç gövde uzunluğu, 5 inç iç çap, 16 inç strok, 4,97 inç montaj yüksekliği ve 5-11,4 tonluk katalog kapasitesi aralığı.
Sipariş vermeden önce projeye özel inceleme için römork yerleşimini, kaldırma gereksinimini ve hidrolik verilerini HCIC'ye gönderin
