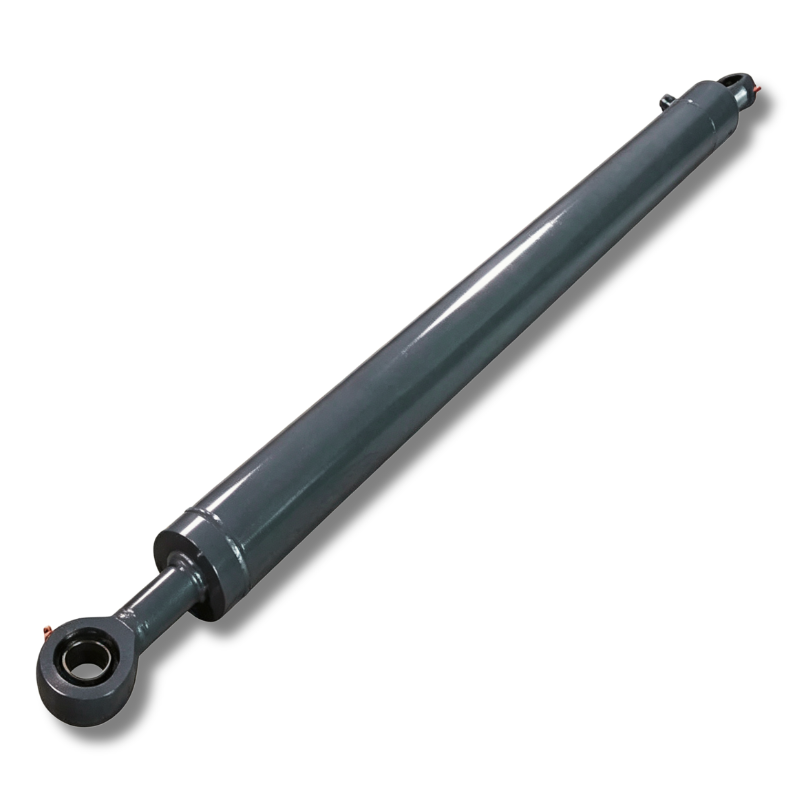

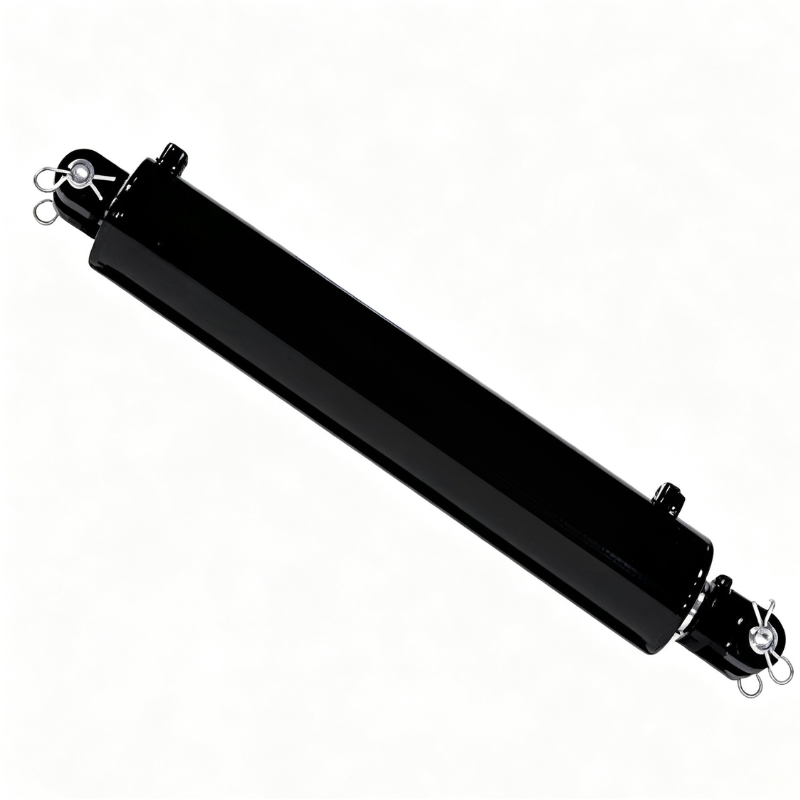

Damperli kamyonlar ve atık römorkları için HCIC tente sistemi hidrolik silindirleri. HR4752 (2" delik 36" strok), HR4719, QPQ nitrürlenmiş çubuklu HR4520, Q355JR namlu. ISO 9001. Doğrudan Jinan fabrikasından.
Bore Diameter:
2,00" /2,50"/1,50"Rod Diameter:
1,25" /1,00"/1,25"Stroke Length:
16"/36"HCIC HR serisi branda sistemi hidrolik silindirleri, damperli kamyonlar ve atık römorklarındaki branda kapaklarını açmak ve kapatmak için kullanılan ağır hizmet tipi hidrolik aktüatörlerdir. Yüksek frekanslı döngüye maruz kalan sıradan silindirler, kolayca conta aşınmasına ve çubuk korozyonuna maruz kalır ve bu da erken arızaya neden olur.
2019'dan bu yana ABD'li bir atık ekipmanı distribütörü için üretilen ürünlerimiz, yıllık 1.200 ünite tedarikiyle beş yıllık %0,3 gibi son derece düşük bir iade oranını koruyor.
Sıkıştırma deformasyonuna direnmek için yüksek mukavemetli Q355JR çelik varilleri kullanıyoruz. AISI-1045 piston kolu, indüksiyonla sertleştirme ve QPQ nitrürleme özelliğine sahiptir ve soyulma riski olmadan geleneksel krom kaplamaya göre çok daha iyi korozyon ve çizilme direnci sağlar.
QT500-7 sünek demir kılavuz manşonları ve pistonları, yerleşik grafit yağlama sunarak uzun süreli, sorunsuz çalışma için düzgün hareket ve güvenilir soğuk çalıştırma performansı sağlar.
İş atı. Bu, 20-40 yarda yuvarlanan konteynerler ve tam boyutlu damperli römorklardaki standart gövde altı tente sistemlerinin çoğuna uyar.
2" delik ve 14 MPa çalışma basıncında, itme kuvveti kabaca 2,850 lbs'dir (12,7 kN). Silindir çubuğu da dahil olmak üzere belki 80-120 lbs ağırlığındaki bir muşamba için oldukça fazladır. 1,25" çubuk çapındaki çekme kuvveti yaklaşık 1,740 lbs'dir (7,7 kN). Bu, otoyol hızında dalgalanmaması için brandayı germek için yeterlidir.
36 inç strok, ABD pazarındaki en yaygın özelliktir. Standart 8,5 metrelik damperli gövdenin tüm genişliğini temizler.
Daha hafif görev. Tentenin daha hafif olduğu ve kol mekanizmasının silindire daha az baskı uyguladığı tek dingilli damperli kamyonlar ve daha küçük arazi römorkları için.
14 MPa'da itme kuvveti: kabaca 1.600 lbs (7,1 kN). Çekme kuvveti: yaklaşık 890 lbs (4,0 kN).
Çubukta aynı QPQ işlemi. Aynı Q355JR namlusu. Bu bir "bütçe" versiyonu değil. Daha küçük bir zarfta aynı yapı kalitesidir. Tek fark delik ve çubuk çapıdır.
Kısa strok, daha geniş delik. Silindirin bir pivot kol üzerine monte edildiği ve strok gereksiniminin daha kısa olduğu ancak mekanik dezavantajın daha yüksek olduğu yan kollu tente sistemleri için. Bu sistemler, brandayı gövdenin üst kısmına belirli bir açıyla çeker, böylece silindir, düz hatlı silindir sisteminin göremediği bir yan yük bileşeni görür.
14 MPa'da itme kuvveti: kabaca 4.450 lbs (19,8 kN). Ekstra delik açısal yükü telafi eder.
| Parametre | HR4752 | HR4719 | HR4520 |
|---|---|---|---|
| Delik Çapı | 2,00" (50,8 mm) | 1,50" (38,1 mm) | 2,50" (63,5 mm) |
| Çubuk Çapı | 1,25" (31,75 mm) | 1,00" (25,4 mm) | 1,25" (31,75 mm) |
| Strok Uzunluğu | 36" (914 mm) | 36" (914 mm) | 16" (406 mm) |
| Geri Çekilmiş Uzunluk | 41,5" (1054 mm) | 41,5" (1054 mm) | 21,5" (546 mm) |
| Çalışma Basıncı | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) |
| Maksimum Basınç | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) |
| İtme Kuvveti @ 14 MPa | 2.850 lb (12,7 kN) | 1.600 lb (7,1 kN) | 4.450 lb (19,8 kN) |
| Çekme Kuvveti @ 14 MPa | 1.740 lb (7,7 kN) | 890 lb (4,0 kN) | 3,220 lb (14,3 kN) |
| Bağlantı Noktası Boyutu | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) |
| Silindir Namlusu | Q355JR (verim 355 MPa) | Q355JR (verim 355 MPa) | Q355JR (verim 355 MPa) |
| Piston Mili | AISI-1045, QPQ nitrürlenmiş | AISI-1045, QPQ nitrürlenmiş | AISI-1045, QPQ nitrürlenmiş |
| Çubuk Yüzey Sertliği | 600-700 HV (QPQ bileşiği) | 600-700 HV (QPQ bileşiği) | 600-700 HV (QPQ bileşiği) |
| İndüksiyon Sertleştirme Derinliği | 1,5-2,0 mm | 1,5-2,0 mm | 1,5-2,0 mm |
| Kılavuz Kovanı | Sfero döküm QT500-7 | Sfero döküm QT500-7 | Sfero döküm QT500-7 |
| Piston | Sfero döküm QT500-7 | Sfero döküm QT500-7 | Sfero döküm QT500-7 |
| Mühür Tipi | Poliüretan U-fincan + silecek | Poliüretan U-fincan + silecek | Poliüretan U-fincan + silecek |
| Çubuk Silecek | Çift dudaklı poliüretan | Çift dudaklı poliüretan | Çift dudaklı poliüretan |
| Çalışma Sıcaklığı | -30°C ila +90°C | -30°C ila +90°C | -30°C ila +90°C |
| Montaj | Çatal / Çapraz boru (her iki uç) | Çatal / Çapraz boru (her iki uç) | Çatal / Çapraz boru (her iki uç) |
| Boyamak | Siyah emaye, 60-80 μm DFT | Siyah emaye, 60-80 μm DFT | Siyah emaye, 60-80 μm DFT |
| Ağırlık | 7,2 kg (15,9 lb) | 5,1 kg (11,2 lb) | 6,8 kg (15,0 lb) |
Kendi QPQ hattımızı işletiyoruz. Çubuk üç aşamadan geçer:
ASTM B117'ye göre tuz püskürtme testi: QPQ ile işlenmiş 1045 çelik çubuklar, 200-300 saatte ilk kırmızı pası gösterir. İşlem görmemiş 1045: 4 saatten kısa sürede kırmızı pas. Sert krom: kaplama kalitesine göre büyük ölçüde değişir, ancak genellikle pas lekelerinin ortaya çıkmasından 60-100 saat önce.
En yaygın uygulama. Belediye atık kamyonları dur-kalk koşullarında, genellikle yağmurda, yol tuzunda ve çöp sahası çamurunda çalışır. Muşamba silindiri gövdenin üzerinde tamamen açıkta durur. HR4752 burada standart özelliktir. QPQ çubuğu korozyonu giderir. Q355JR namlusu kelepçe kuvvetine ve titreşime dayanıklıdır.
Bazen daha uzun strok gerekir (özel konfigürasyonlarda 48 inçe kadar). HR4752'nin 42" ve 48" stroklu versiyonlarını ürettik. Aynı delik ve çubuk. Daha uzun strok daha uzun bir namlu ve daha uzun bir çubuk gerektirir, dolayısıyla geri çekilen uzunluk buna göre artar. Stroktan bağımsız olarak Ra ≤ 0,4 μm ID yüzeyli hassas honlanmış bir boru kullanıyoruz.
Tahıl römorkları, taşıma sırasında yükleri örtmek için tente sistemleri kullanır. Ortam tozludur, ıslak değildir ancak tahıl tozu aşındırıcıdır. 600-700 HV'deki QPQ çubuk yüzeyi, aşındırıcı aşınmaya kromdan daha iyi direnç gösterir (tipik olarak 800-1000 HV ancak kırılgan bir arayüze sahiptir). 2020'den bu yana tahıl römorku operatörlerinden çubuk aşınması konusunda sıfır şikayet aldık.
Bu kamyonlar malç, çakıl ve kum taşıyor. Branda sertleşiyor. Çubuk silecek contası ilk savunma hattıdır. Çift dudaklı bir poliüretan silecek sunuyoruz; dış dudak döküntüleri sıyırır, iç dudak ise yağ filmini tutar. Silecek değişimi bir toplama aletiyle yaklaşık 10 dakika sürer. Sileceğin her 5.000 döngüde bir değiştirilmesini öneririz.
Montaj önemlidir. 2 derece yanlış hizalanmış bir tente silindiri, itme kuvvetinin kabaca %3,5'i oranında çubuğa yandan yük bindirecektir. Tam yükte bir HR4752'de bu, çubuk yatağında yaklaşık 100 lbs yanal kuvvet anlamına gelir. Kılavuz manşon bunu halledebilir. Ancak yanlış hizalama 5 derece ise yan yük %8,7'ye yani yaklaşık 250 lbs'ye çıkar. Bu, kılavuz kovanının aşınmasını 3-4 kat hızlandırmak için yeterlidir.
Her iki montaj noktasında da küresel rulmanlar kullanın. Standart çatal pimleri iyidir ancak çatalın serbestçe dönebilmesi gerekir. Pim bağlanırsa silindir gövdesi bir bükme kirişine dönüşür. Q355JR güçlüdür ancak yılda 6.000 kez esneyecek şekilde tasarlanmamıştır.
Bağlantı noktası yönü: SAE #4 bağlantı noktaları, montaj düzlemine göre 90°'lik artışlarla saat ayarı yapılabilir. Sipariş verirken bize hortum yönlendirmenizi söyleyin. Montaj sırasında bağlantı noktalarını saatliyoruz.
Her HR serisi silindir aşağıdakilerle birlikte gönderilir:
Hidrolik bağlantı elemanlarını dahil etmiyoruz. Çok fazla iş parçacığı standardı — NPT, JIC, BSP, ORFS, metrik. Bize neye ihtiyacınız olduğunu söyleyin, biz de montaj maliyetinin ötesinde hiçbir ekstra ücret ödemeden bunları dahil edelim.
Jinan Huachen Industrial Co., Ltd. 1998'de kuruldu. Üç fabrika. 300+ kişi. ISO 9001:2015.
Hidrolik silindirler ve güç üniteleri konusunda uzmanız. HR serisi branda silindirleri, atık taşıma kamyonlarına yönelik ağır hizmet tipi teleskopik silindirlerimizle aynı üretim hattında üretilmiştir. Aynı honlama makineleri. Aynı QPQ hattı. Aynı basınç test tezgahları.
HCIC'den HR4752 silindirleri satın aldığınızda, aynı zamanda 25 MPa değerinde 6 kademeli teleskopik silindirler de üreten bir şirket tarafından üretilen silindirleri alırsınız. Silindir küçük olduğu için kalite sistemi değişmiyor.
İhracat deneyimi: 50'den fazla ülke. ABD, Kanada, Avustralya, Almanya, İngiltere, BAE ve Brezilya dahil olmak üzere tüm büyük pazarlara gönderim yaptık. Evrak işlerini biliyoruz - Menşe Şahadetnameleri, Form E, Form F, paketleme listeleri, konşimentolar. Kurum içi halledilir.
