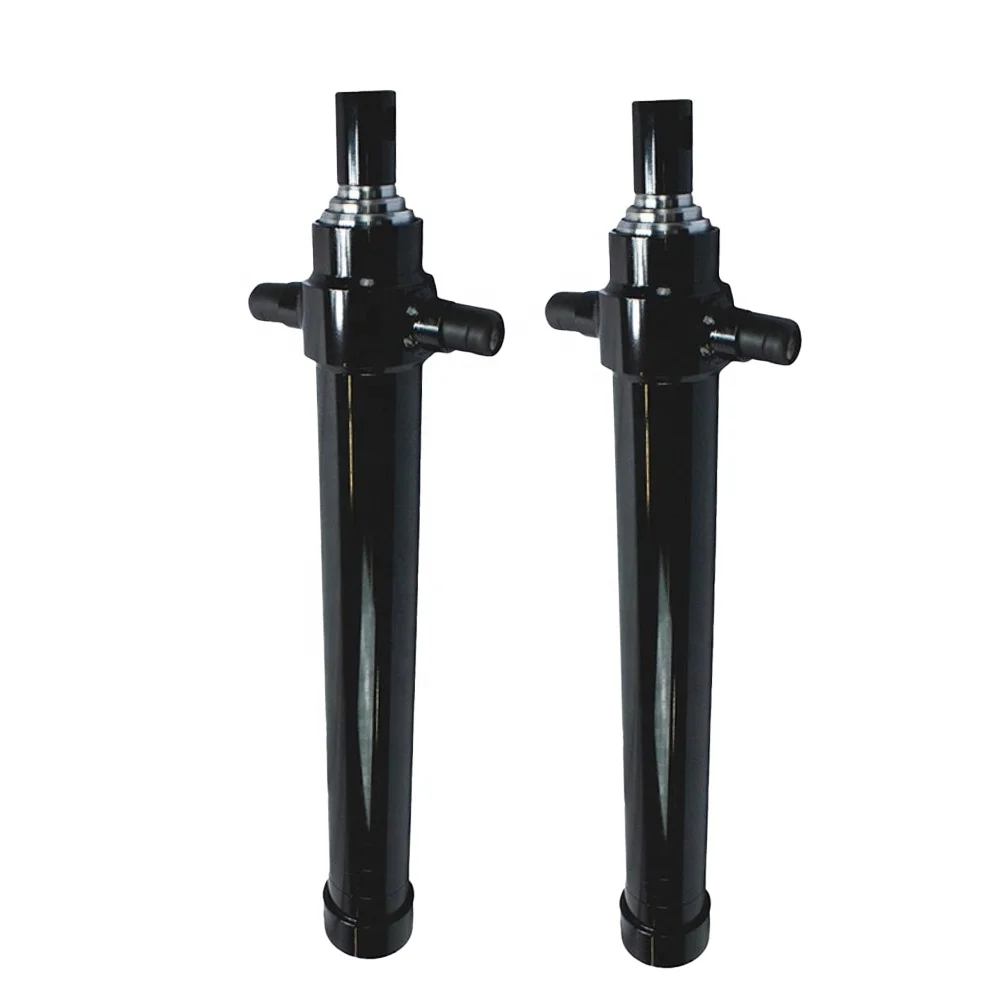

3TG-E90x1199, 1.199 mm strok, 220 bar maksimum çalışma basıncı ve 5-14 ton katalog devrilme aralığına sahip üç kademeli gövde altı teleskopik hidrolik silindirdir.
Number of stages:
3 aşamalıWorking volume:
6,2LMaximum working pressure:
220 bar3TG-E90x1199, HCIC-2026 kataloğunda listelenen üç aşamalı gövde altı teleskopik hidrolik silindirdir. Kompakt alt gövde düzeni, silindirin gövde ve şasinin altındaki alanda kalarak uzun bir strok sağlaması gereken devirme sistemi uygulamaları için tasarlanmıştır.
Katalogda 1.199 mm strok, 35 kg ağırlık, 6,2 L çalışma hacmi ve 220 bar maksimum çalışma basıncı listelenmektedir. Aynı zamanda 5-14 tonluk boşaltma kapasitesi aralığını ve ana L/A/B/C/D/E kurulum boyutlarını da verir. Bu değerler ilk donanım tartışmasını destekler; tam bir römork hesaplamasının yerini almazlar.
| Parametre | Katalog değeri |
|---|---|
| Modeli | 3TG‑E90x1199 |
| Aşama sayısı | 3 |
| Felç | 1.199 mm |
| Yığın | 35 kg |
| Çalışma hacmi | 6,2L |
| Maksimum çalışma basıncı |
220 bar |
| Katalog boşaltma kapasitesi aralığı | 5‑14 ton |
| Boyut L | 598mm |
| Boyut A | 160mm |
| Boyut B | 438mm |
| Boyut C | 108mm |
| Boyut D | 92mm |
| Boyut E | 58mm |
Yukarıdaki spesifikasyon değerleri, birlikte verilen HCIC-2026 kataloğundaki gövde altı teleskopik silindir tablasından alınmıştır. Kataloğun 5-14 tonluk rakamı, her damperli römork için evrensel bir yük taşıma onayı değil, bir uygulama aralığıdır.
Üç Aşamalı Gövde Altı İnşaatı
3TG-E90x1199 üç teleskopik aşama kullanır. İç içe geçmiş aşamalar, geri çekildiğinde silindir paketinin gövde altı montaj alanı içinde tutulmasına yardımcı olur. Uzatma sırasında aşamalar, kapalı konumda tüm çalışma uzunluğunun mevcut olmasını gerektirmeden bir devrilme döngüsü için gereken hareketi sağlar.
Aşama düzenlemesi aynı zamanda silindirin kuvvetinin ve hızının uzatma sırasında değişebileceği anlamına da gelir. Etkin alan, farklı aşamalar aktif hale geldikçe değişir; bu nedenle seçimde yük, menteşe geometrisi, devrilme açısı, pompa akışı ve valf ayarları birlikte dikkate alınmalıdır.
Gövde altı kurulumu silindirin kapalı uzunluğundan daha fazlasına tabidir. Alıcı, gövde kapalı konumdan eğik konuma doğru hareket ederken beşik veya destek düzenlemesini, pim hizalamasını, şasi açıklığını ve silindirin yolunu kontrol etmelidir.
Katalogda L 598 mm ve A'dan E'ye kadar olan boyutlar sırasıyla 160, 438, 108, 92 ve 58 mm olarak listelenmektedir. Bu ölçüler müşterinin çerçeve çizimi ve montaj düzeniyle karşılaştırılmalıdır. Silindir, braketin bozulması nedeniyle yerine oturmaya zorlanmak yerine, montaj tasarımı yoluyla hizalanmalıdır.

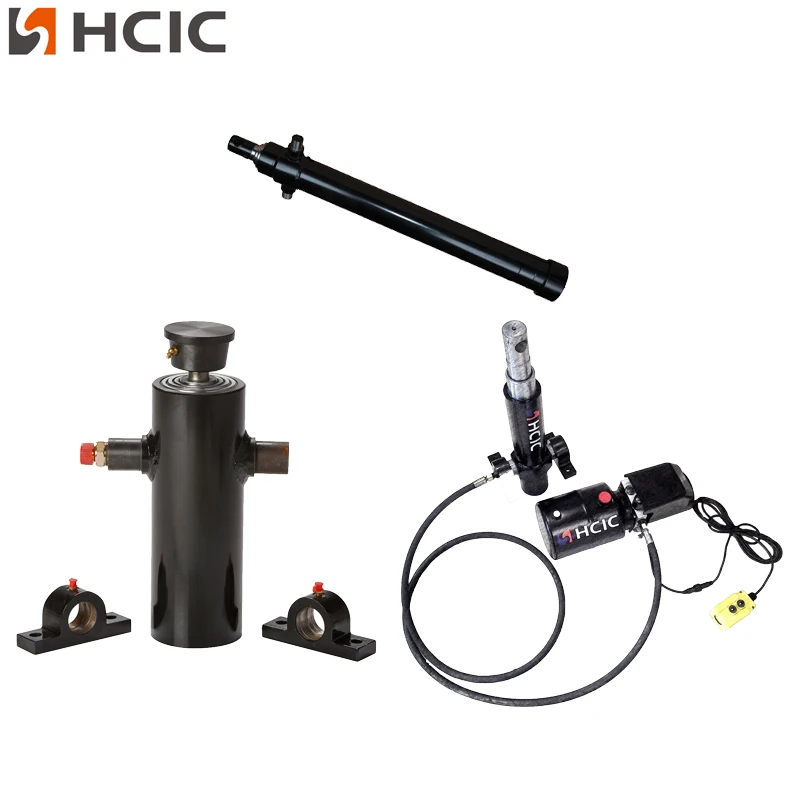

HCIC'nin kataloğu aynı zamanda çubuk gözü veya bilye tarzı bağlantı referansları ve silindir destek beşiği dahil olmak üzere gövde altı silindir hattına yönelik aksesuarları ve destek seçeneklerini de gösterir. 3TG-E90x1199 projesi için tam bağlantı ve destek düzenlemesi, genel bir katalog çiziminden ziyade mevcut çizimle doğrulanmalıdır.
3TG-E90x1199, maksimum 220 bar çalışma basıncıyla listelenmiştir. Bu değer, pompa, emniyet valfi ayarı, hidrolik hatlar, yağ temizliği, montaj yapısı ve devrilme yükünün tamamıyla birlikte gözden geçirilmelidir.
Katalogda 5-14 tonluk boşaltma kapasitesi aralığı listelenmektedir. Bu aralık, katalog uygulaması referansı olarak değerlendirilmelidir. Gerçek uygunluk, römork gövdesine, yük dağılımına, menteşe konumuna, devrilme açısına, şasi gücüne, hidrolik akışa ve çalışma koşullarına bağlıdır.
Doğru deliğe veya stroka sahip bir silindir, montaj geometrisi veya sistem basıncı yanlışsa yine de uygun olmayabilir. Bu nedenle tam uygulama incelemesi silindir sipariş edilmeden önce tamamlanmalıdır.

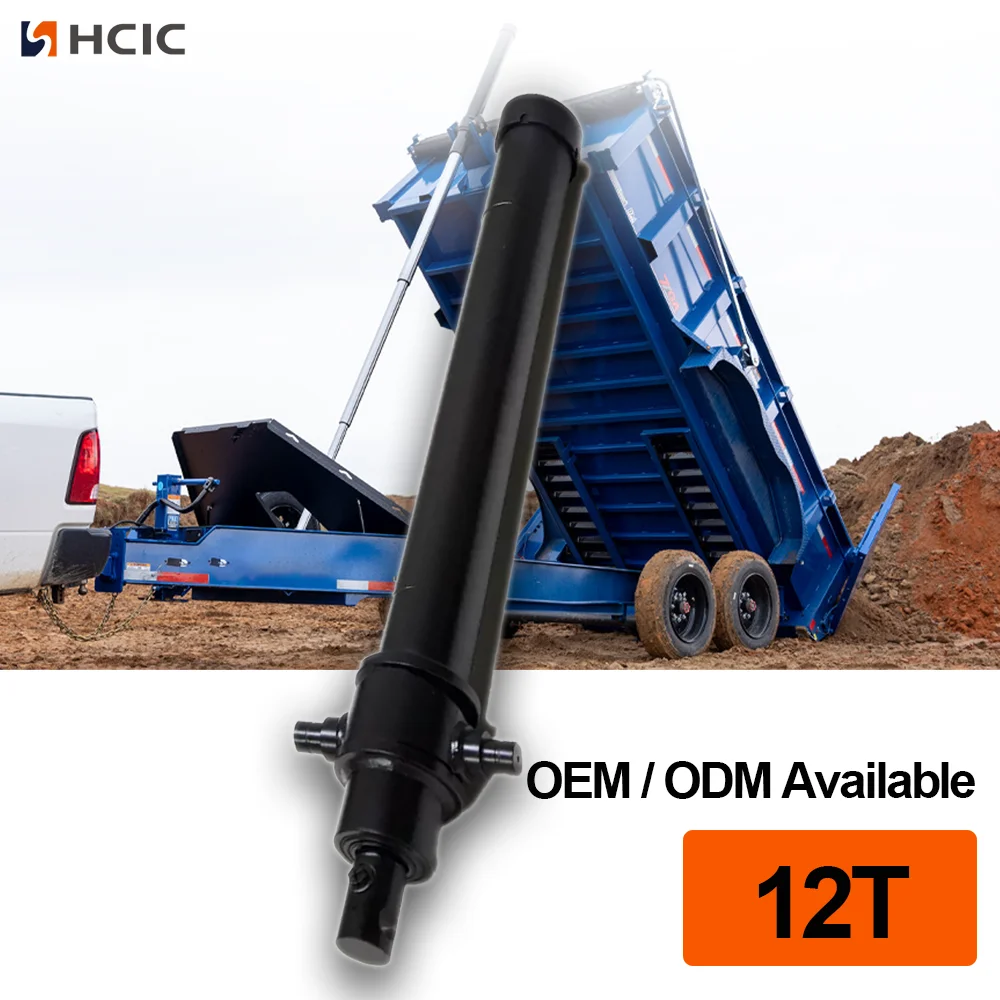

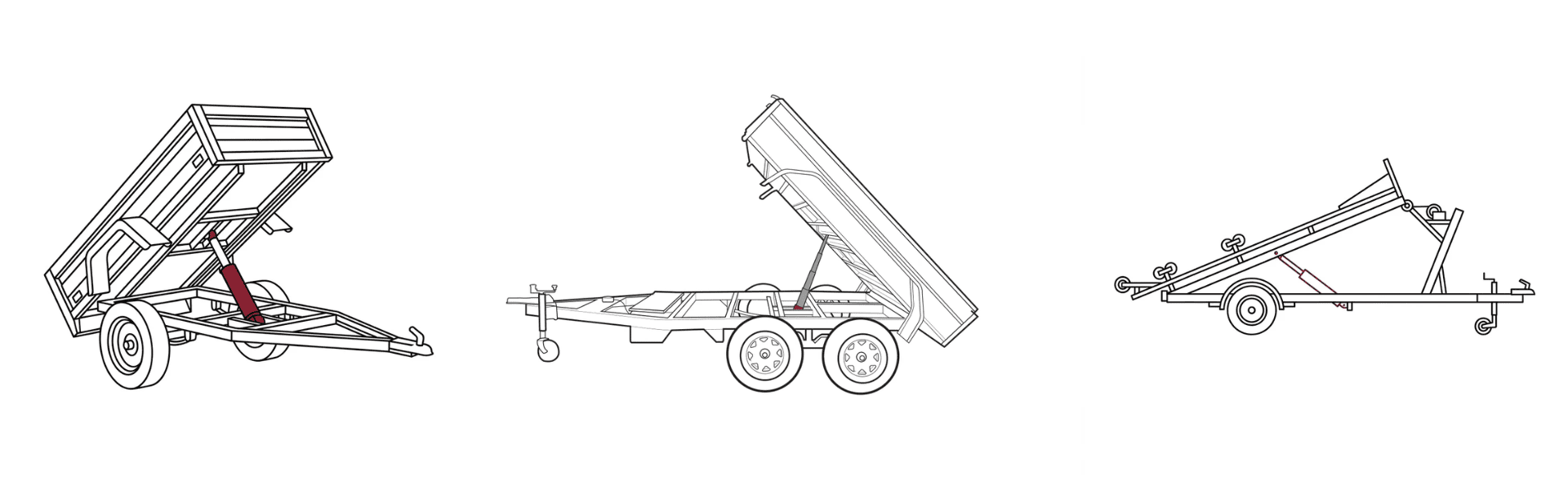

3TG-E90x1199, 1.199 mm stroklu üç aşamalı silindir gerektiren damperli römork ve gövde altı devrilme sistemi projelerine uygundur. Mevcut alan ve sistem gereksinimleri katalog verileriyle eşleştiğinde OEM yapıları, değiştirme çalışmaları ve treylerin yeniden tasarımları için düşünülebilir.
Sağlanan HCIC kataloğu, iki ila altı aşamalı konfigürasyonlara sahip bir gövde altı silindir hattını açıklamaktadır ancak bu makale yalnızca 3TG-E90x1199 modeline odaklanmaktadır. Diğer modeller, ayrı bir mühendislik incelemesi yapılmadan boyutlarının veya çalışma verilerinin yerine kullanılmamalıdır.
3TG-E90x1199 fiyat teklifi veya değiştirme değerlendirmesi için şunu gönderin:
- Römork tipi ve gövde boyutları
- Gerekli strok ve kapalı montaj alanı
- Şasi, kızak ve braket çizimleri
- Pim veya top bağlantı detayları
- Pompa basıncı ve akış bilgisi
- Hortum ve port düzenlemesi
- Devrilme açısı ve yük dağılımı
- Mevcut silindirin ve montaj alanının fotoğrafları
- Gerekli miktar ve değiştirme durumu
Bu ayrıntılar, silindir değişimini daha büyük bir braket, hizalama veya hidrolik sistem sorunundan ayırmaya yardımcı olur.
3TG-E90x1199, 1.199 mm strok, 220 bar maksimum çalışma basıncı, 6,2 L çalışma hacmi ve 5-14 ton katalog devrilme aralığına sahip, tanımlı üç aşamalı gövde altı teleskopik hidrolik silindirdir. 598 mm L boyutu ve listelenen A–E ölçüleri, kurulum planlaması için pratik bir başlangıç noktası sağlar.
Nihai seçim, yalnızca strok veya basınca göre değil, treyler sisteminin tamamına göre yapılmalıdır. Satın almadan önce projeye özel inceleme için gövde altı çizimini ve hidrolik verilerini HCIC'ye gönderin.
HCIC, araç ve endüstriyel uygulamalara yönelik hidrolik silindirler ve güç üniteleri geliştirmekte ve üretmektedir. HCIC, 3TG-E90x1199 projesi için OEM veya değiştirme talebine yönelik çizimleri, ölçülen boyutları ve hidrolik gereksinimleri inceleyebilir.
