Kaynaklı çift çatallı hidrolik silindir 3000PSI'de çalışır. Dövme çatallar, traktörlere ve damperli römorklara uygun sağlam kaynaklar. Özel boyut, OEM logosu, ISO9001 fabrikası, 12 aylık tam servis garantisi.
Bore Size:
30mm-200mm (1,2inç-8inç)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21MPa (3000PSI)Kaynaklı çift çatallı hidrolik silindir, silindir tabanında ve çubuk ucunda entegre dövme çift çatalla donatılmış tamamen kaynaklı hidrolik silindiri ifade eder, ağır hizmet tipi kaynaklı silindir serisine aittir ve esas olarak çift etkili yağ devresi tasarımını benimser.
Geleneksel rot hidrolik silindirinden farklı olarak kaynaklı çift çatallı silindir, kompakt genel yapıya, yanal yüke karşı daha güçlü kapasiteye ve dış mekandaki çamurlu, yüksek yüklü çalışma ortamında daha uzun hizmet ömrüne sahiptir.
Çiftlik tamir atölyeleri, römork OEM fabrikaları ve küçük inşaat makinesi üreticileri sıklıkla ince kaynak dikişlerine ve ince namlu duvarlarına sahip arızalı kaynaklı hidrolik silindirlerle karşılaşmaktadır. Bu ucuz silindirlerin uzun süreli kaldırma çalışmaları sırasında kolayca yağ sızdırması, çatal pabuçlarının bükülmesi veya çatlaması kolaydır.
28 yıldır kaynaklı çift çatallı hidrolik silindirler üretiyoruz; sahadaki mühendislerimiz her ay küresel alıcılardan gelen yüzlerce silindir arızası vakasıyla ilgileniyor. Dış mekandaki ağır makinelerde sık karşılaşılan tüm arıza sorunlarından kaçınmak için çatal kaynak yapısını optimize ediyoruz, namlu duvarını kalınlaştırıyoruz ve sızdırmazlık düzeneğini yükseltiyoruz. Müşteri testi için MOQ'suz küçük numune siparişi desteklenir.
Kaynaklı çift çatallı hidrolik silindirimizin tüm çekirdek işleme adımları, kendimize ait 12000㎡ hidrolik atölyemizde tamamlanır, ana bileşenler için dış kaynak kullanımı yoktur. Her tekne, yük direncini ve sızdırmazlık performansını artırmak için tasarlanmıştır.
2.1.1 Honlanmış dikişsiz kalın namlu
İç hassas honlama işlemine sahip sıcak haddelenmiş dikişsiz çelik boruyu benimsiyoruz, namlu duvar kalınlığı sıradan pazar modellerinden daha kalındır. Kalın namlu, sürekli yüksek basınç altında silindir deformasyonunu azaltabilir ve iç honlama, iç yağ sızıntısına neden olacak çizikleri ortadan kaldırır.

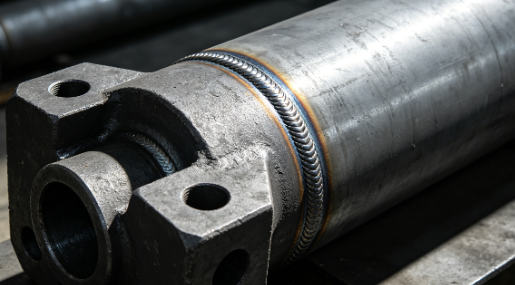

Çift çatallı pabuçlar, ince sac ekleme kaynağı yerine tek parça dövme çeliktir. Çatal ve namlu arasındaki bağlantı pozisyonunda 8-12 mm tam nüfuziyetli tozaltı ark kaynağı kullanılır, kaynak dikişi kalın ve tekdüzedir, traktör ve kütük ayırıcının ağır yanal kuvveti altında pabuç çatlamasını etkili bir şekilde önler.
Piston kolu yüzeyi hassas taşlanmış ve daha sonra 28-32μm sert krom tabaka ile kaplanmıştır. Kalın krom kaplama, istikrarlı bir pas önleyici ve aşınma direnci sağlar; kaplama, bir yıllık sürekli çamurlu çiftlik çalışmasında bile soyulmaz.
Standart montajda, normal sıcaklıktaki geleneksel hidrolik yağa uyum sağlamak için NBR kauçuk contalar kullanılır. FKM flor kauçuk contalar, -20°C'den 180°C'ye kadar çalışan yüksek sıcaklıktaki ekipmanlar için isteğe bağlı yükseltmedir ve iç ve dış yağ sızıntısını tamamen engeller.
Tamamlanmış her kaynaklı çift çatallı hidrolik silindir, sevkıyattan önce 30 dakika süreyle 1,5 kat aşırı yük basınç tutma testini ve tam hava sızdırmazlık muayenesini geçmelidir. Her silindir için test verilerini kaydediyoruz ve toplu sipariş veren müşteriler için eksiksiz bir basınç testi raporu sağlayabiliriz.

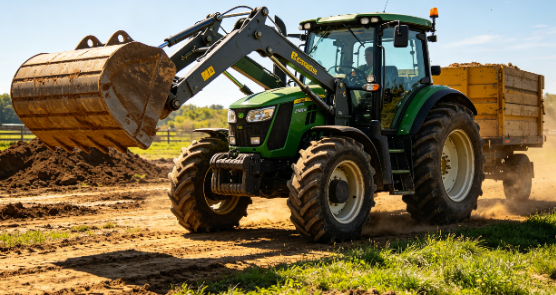

Kaynaklı çatallı hidrolik şahmerdanımız her türlü çiftlik mobil ekipmanında yaygın olarak kullanılmaktadır; çift çatallı montaj tasarımı, ekstra aksesuar gerektirmeden hızlı pim mili kurulumunu gerçekleştirir.
Eşleşen ana ekipmanlar: traktör kaldırma kolu, kütük yarıcı hidrolik şahmerdan, saman balyalayıcı, küçük biçerdöver, çiftlik kaldırma römorku.
Kompakt kaynaklı çift kulaklı silindir, sınırlı kurulum alanına sahip küçük inşaat makinelerine uygundur ve inşaat sahası tozu ve titreşimi altında istikrarlı performans sağlar.
Ana eşleştirme ekipmanı: mini ekskavatör yardımcı şahmerdanı, yükleyici eğim silindiri, küçük yol silindiri, beton kaldırma karıştırıcısı.

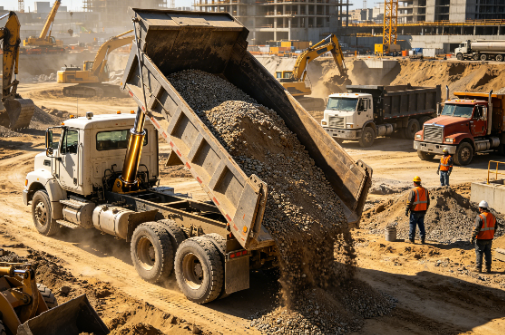

Yüksek yük taşıyan kaynaklı çatallı şahmerdan, lojistik kaldırma araçları ve depo yükleme ekipmanları için ana yedek parçadır.
Ana eşleştirme ekipmanı: damperli römork hidrolik silindiri, çekici kamyon kaldırma şahmerdanı, yükleme rampası kaynaklı hidrolik silindir, makaslı kaldırma tablası şahmerdanı.
Özel boyutlu kaynaklı çift çatallı silindir, atık arıtma, malzeme kaldırma ve ekipman bakım değişimi için uygun olan endüstriyel ekipman çizimlerine göre özelleştirilebilir.
Ana eşleşen ekipman: atık sıkıştırıcı, malzeme kaldırma makinesi, küçük hidrolik pres, satış sonrası onarım yedek hidrolik silindir.
| Muayene Öğesi | Standart Parametre |
|---|---|
| Delik Boyutu | 30mm-200mm (1,2inç-8inç) |
| Çubuk Çapı | 20mm-120mm |
| Strok Uzunluğu | 50mm-3000mm |
| Nominal Çalışma Basıncı | 21MPa (3000PSI) |
| Standart Eylem Türü | Çift Oyunculuk |
| Standart Conta Malzemesi | NBR Kauçuk |
| Yüzey İşlem | Mat Siyah Pas Önleyici Boya |
| Özel Talep | İsteğe Bağlı Yükseltme Şeması |
|---|---|
| Özel Delik | Mini 25mm / Büyük boy 250mm özelleştirilmiş delik |
| Özel İnme | Sınırsız uzun stroklu kaynaklı çatallı koç |
| Yüksek Basınç Talebi | 25MPa / 35MPa ağır yüksek basınçlı versiyon |
| Tek Oyunculuk İhtiyacı | Tek etkili kaynaklı çift çatallı silindir |
| Yüksek Sıcaklıkta Çalışma | FKM flor kauçuk sızdırmazlık tertibatı |
| Kıyı Korozyonu | Galvanizli yüzey kaplama |
| Çatal Özelleştirme | Özel çatal delik çapı, uzatılmış çatal pabucu |
Tüm hidrolik silindir üretim hattımız ISO9001 kalite yönetim sistemi sertifikasını geçmiştir, tüm ağır hizmet tipi kaynaklı hidrolik ürünler CE endüstriyel güvenlik standardına uygundur. Müşterinin gümrük işlemleri ve fabrika denetimi için sertifikasyon belgelerinin bir kopyasını sağlayabiliriz.
Bağımsız hammadde muayene atölyesi, yarı mamul işleme muayene istasyonu ve bitmiş ürün basınç test odası kurduk. Tüm ham çelik borular, dövme çatallar ve sızdırmazlık parçaları üretimden önce kontrol edilecek, bitmiş ürün arızasını önlemek için kusurlu hammaddeler doğrudan reddedilecektir.
Her bir kaynaklı çift çatallı hidrolik silindir, deniz taşımacılığı sırasında deniz suyu korozyonunu önlemek için önce pas önleyici yağ ile kaplanacak, plastik film ile sarılacaktır. Daha sonra uzun mesafeli lojistikte çarpışmayı ve deformasyonu önlemek için sabit köpük dolgulu sağlam ihracat tahta sandık içine koyun.
S1: Standart dışı delik ve strok kaynaklı çift çatallı silindiri özelleştirebilir miyim?
A1: Evet, teknik ekibimiz 24 saat içinde ekipman çiziminize göre özel silindir boyutu tasarlayabilir.
S2: Standart kaynaklı çatallı koçunuzun maksimum çalışma basıncı nedir?
A2: Standart nominal basınç 3000PSI'dir (21MPa), ağır yük ekipmanlarının madenciliği için 35MPa yüksek basınçlı yükseltilmiş model mevcuttur.
S3: Kaynaklı çift çatallı hidrolik silindirin garanti süresi ne kadardır?
A3: Normal doğru çalışma koşullarında 12 ay garanti veriyoruz, yanlış kullanımdan kaynaklanan hasarlar garanti kapsamında değildir.
