Hidrolik Silindir Kavitasyonu ve Havalandırma: Negatif Basınç ve Piston Çukurlaşmasına İlişkin Atölye Adli Bilimleri

I. Belirti: Pürüzsüz OlduğundaHidrolik SilindirSüngerimsi oluyor ve çığlık atıyor

Ağır ekipman bakım ekibini, birdenbire takırdamaya başlayan, düzensiz süngerimsi bir gecikmeyle hareket eden ve çelik borunun içinden yuvarlanan bir avuç dolusu misket gibi yüksek bir takırtı sesi çıkaran bir bom veya boşaltma silindiri kadar sinirlendiren çok az şey vardır.

Teknisyenler silindiri söktüklerinde kirli yağ veya yırtık bir conta bulmayı beklerler. Bunun yerine, piston tepesinin sağlam çelik yüzünü ve yağ deliklerinin iç dudaklarının, sanki minyatür kurşunla patlatılmış gibi görünen kaba, buzlu kraterlerle kaplı olduğunu görüyorlar.

Bu aşındırıcı parçacık aşınması değildir. Hassas metal yüzeyleri tahrip eden, elastomer contaları pişiren ve makine güvenliğini tehlikeye atan, birbiriyle yakından ilişkili ancak temelde farklı iki akışkan olayı olan hidrolik silindir kavitasyonu ve havalandırmadır.

II. Kavitasyon ve Havalandırma: Gerçek Farkı Anlamak

Saha servis raporlarında teknisyenler sıklıkla kavitasyon ve havalandırmayı "hatlarda hava" genel etiketi altında bir araya getiriyor. Her birinin nasıl gerçekleştiğini anlamak, gerçek temel nedeni düzeltmek için çok önemlidir:

2.1 Buharlı Kavitasyon (Negatif Basınçtan Kaynama)

Kavitasyon, sistemin bir tarafında yağa ihtiyaç duyulduğunda meydana gelir.hidrolik silindirpiston, yağın fiziksel olarak girebileceği hızı geride bırakır.

• Yerel basınç, hidrolik yağın buhar basıncının altına düştüğünde, sıvı tam anlamıyla ortam sıcaklığında kaynar ve milyonlarca küçük mikroskobik buhar kabarcığı oluşturur.
• Bu buhar boşlukları alçak basınç bölgesinden yüksek basınçlı petrole doğru ilerledikçe nanosaniyeler içinde patlar.
• Her bir mikro patlama, süpersonik hızlarda hareket eden konsantre mikro sıvı jetleri üretir ve çevredeki metal yüzeylere, inç kare başına on binlerce poundu aşan lokal darbe kuvvetleriyle çarpar. Bu fiziksel çekiç etkisi, mikro pullar yüzeyden kopana kadar metali yorar.

 2.2 Havalandırma (Mekanik Hava Emme)

Havalandırma, hidrolik yağın dış ortamdan devreye çekilen serbest atmosferik hava ile kirlenmesidir.

• Hava, sızdıran emme hortumu kelepçelerinden, ana pompadaki hasarlı salmastralardan, gevşek boru bağlantılarından, düşük rezervuar sıvı seviyelerinden veya sıvı yüzeyinin üzerine dökülen türbülanslı tank dönüş hatlarından girer.
• Buhar kabarcıklarının aksine serbest hava anında çökmez; nispeten sıkıştırılamaz hidrolik sıvıyı yumuşak, esnek bir pnömatik yaya dönüştüren sütlü, köpüklü bir emülsiyon oluşturur.

III. Sahada Görülmesi Gereken 4 Uyarı İşareti

IV. Hasarın Silindir İçinde Oluştuğu Yer

Akışkan gücü sistemleri kronik kavitasyon ve havalandırmadan muzdarip olduğunda, fiziksel hasar belirli yüksek hızlı bölgelerde yoğunlaşır:

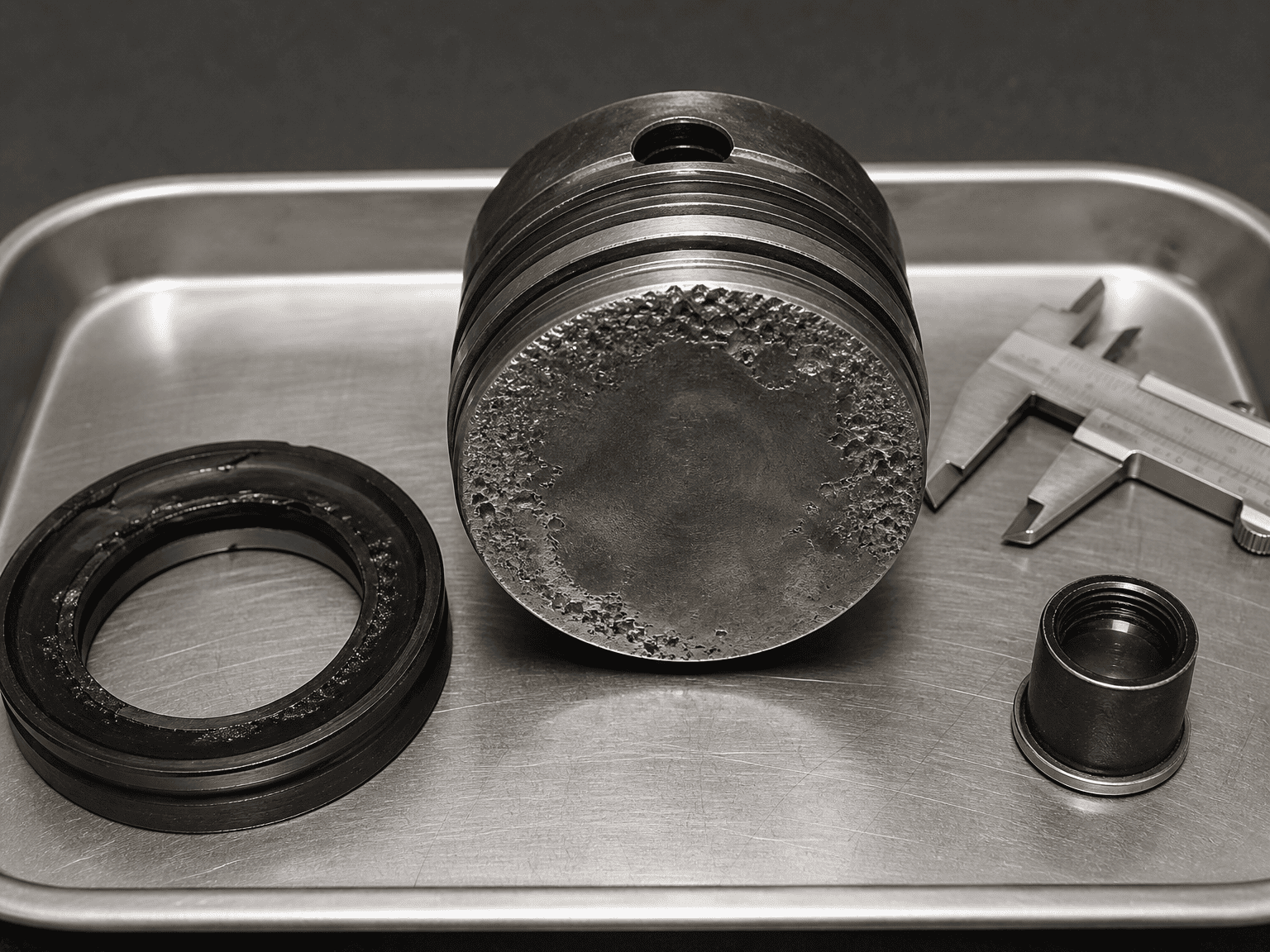

4.1 Piston Tepesi Yüzleri:Pistonun düz dairesel yüzü, çöken buhar boşluklarının sürekli olarak ana metale çarptığı derin, buzlu mikro çukur kümeleri sergiliyor.

4.2 Petrol Limanı İç Delikleri:Hidrolik yağın silindir kovanına girdiği keskin dik açılı geçişlerde ciddi kenar aşınması ve yuvarlanma meydana gelir.

4.3 Piston Mili Contaları ve Aşınma Halkaları:Sürüklenen hava kabarcıkları hızlı adyabatik sıkıştırmaya maruz kalır ve esnek poliüretan conta dudaklarını kavuran, parlatan ve kırılgan kömür benzeri pullara dönüştüren lokal ısı artışları yaratır.

4.4 Silindir Namlusunun Honlanmış Duvarları:Strok uçlarının yakınında, mikro jetler koruyucu yağlama yağı filmini sıyırarak piston kılavuz bantları ile cilalı boru deliği arasında doğrudan metalden metale sürtünmeye olanak tanır.

V. Mobil ve Endüstriyel Ekipmanlarda En Önemli 4 Çalışma Tetikleyicisi

5.1 Taşan Yerçekimi Yükleri (Kaçak Silindir)

Ağır bir ekskavatör bomu, damperli römork gövdesi veya forklift direği kendi ağırlığı altında hızla alçaldığında, yerçekimi silindir çubuğunu hidrolik pompanın kapak tarafına yağ sağlayabileceğinden daha hızlı bir şekilde aşağı çeker. Silindir, gelen yağ akışını kaynatan yoğun bir iç vakum yaratarak dev bir şırınga haline gelir.

5.2 Soğuk Kış Sabahı Başlangıçları

Kalın, yüksek viskoziteli soğuk hidrolik yağı, dar emme süzgeçlerinden ve uzun besleme hortumlarından akmaya çabalıyor. Bir operatör, çalıştırmadan hemen sonra motoru tam gaza getirdiğinde, pompa aç kalır, ağır bir vakum çeker ve doğrudan aktüatörlere kavitasyon sıvısı akışı gönderir.

5.3 Tıkanmış Rezervuar Havalandırma Kapakları

Uzun stroklu silindirler uzadıkça hidrolik deposu içindeki sıvı seviyesi önemli ölçüde düşer. Tank havalandırma kapağı çamur, toz veya buzla kaplanmışsa atmosferik hava hacmi eşitlemek için içeri giremez. Tankın içinde kısmi bir vakum gelişerek pompanın emme hattını tıkar.

5.4 Kötü Yerleştirilmiş Tank Bölmeleri ve Dönüş Hatları

Dönüş yağı, şelale gibi sıvı seviyesinin üzerindeki hazneye dalarsa, yağın içerisine hava üfler. Hava kabarcıklarının yüzeye çıkmasına ve dışarı çıkmasına izin verecek yeterli tank yönlendiricileri olmadığında, pompa bu köpüklü karışımı anında silindirlere geri çeker.

VI. Kavitasyonu ve Havalandırmayı Ortadan Kaldıracak Devre Düzeyinde Çözümler

Silindir kavitasyonunu düzeltmek, negatif basıncın oluşmasına izin veren devre dinamiklerinin ele alınmasını gerektirir:

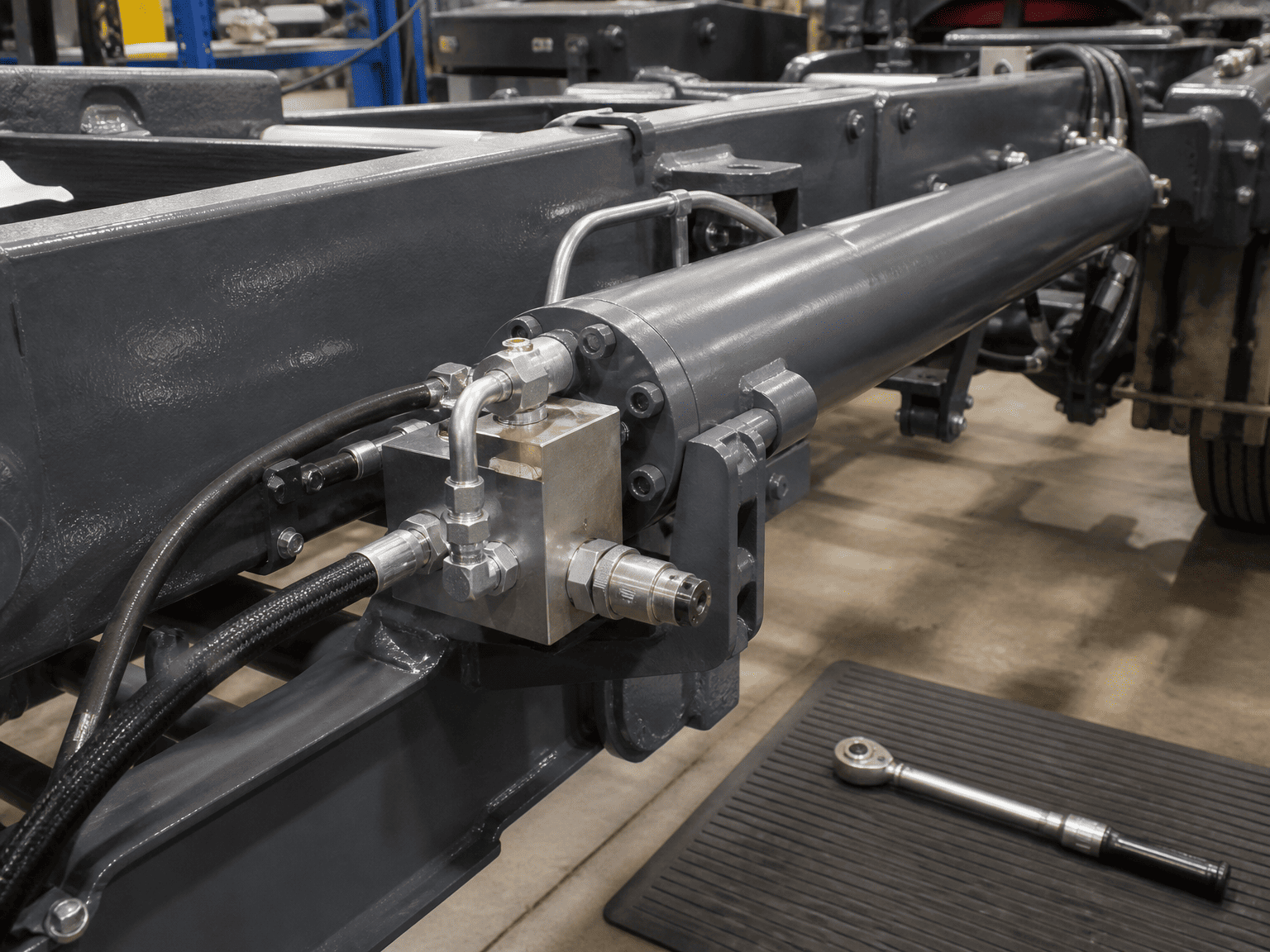

• Kavitasyon Önleyici Makyaj Çek Valflerini Takın: Hızlı hareket eden veya aşırı çalışan yüklerin olduğu devrelerde, silindir çalışma portu ile tank hattı arasına özel bir kavitasyon önleyici çek valf yerleştirin. Silindir uzantısının pompanın sağladığından daha fazla yağ gerektirmesi durumunda çek valf serbestçe açılarak tank yağının vakumu tekrar doldurmasına izin verir.
• Uygun Boyutlu Karşı Dengeleme (Merkez Üstü) Valfler: Dengeleme valfleri, silindirin dönüş tarafında kontrollü bir karşı basınç oluşturarak yer çekiminin yük ile birlikte kaçmasını önler ve pozitif basıncın tüm strok boyunca korunmasını sağlar.
• Minimum Emme Hattı Boyutunu Koruyun: Pompa emiş hatlarının büyük boyutlu, kısa, düz olduğundan ve dahili olarak çökmeden sürekli vakum hizmeti için uygun olduğundan emin olun.
• Yeterli Rezervuar Hava Giderme Bekleme Süresine İzin Verin: Yağ tankını, sıvının döngüler arasında birkaç dakika rahatsız edilmeden kalacağı ve çözünmüş mikro kabarcıkların doğal olarak dışarı çıkmasına izin verecek şekilde boyutlandırın.

VII. Bakım Ekipleri için Saha Teşhis Kontrol Listesi

Gürültülü veya hasarlı bir silindiri değiştirmeden önce:

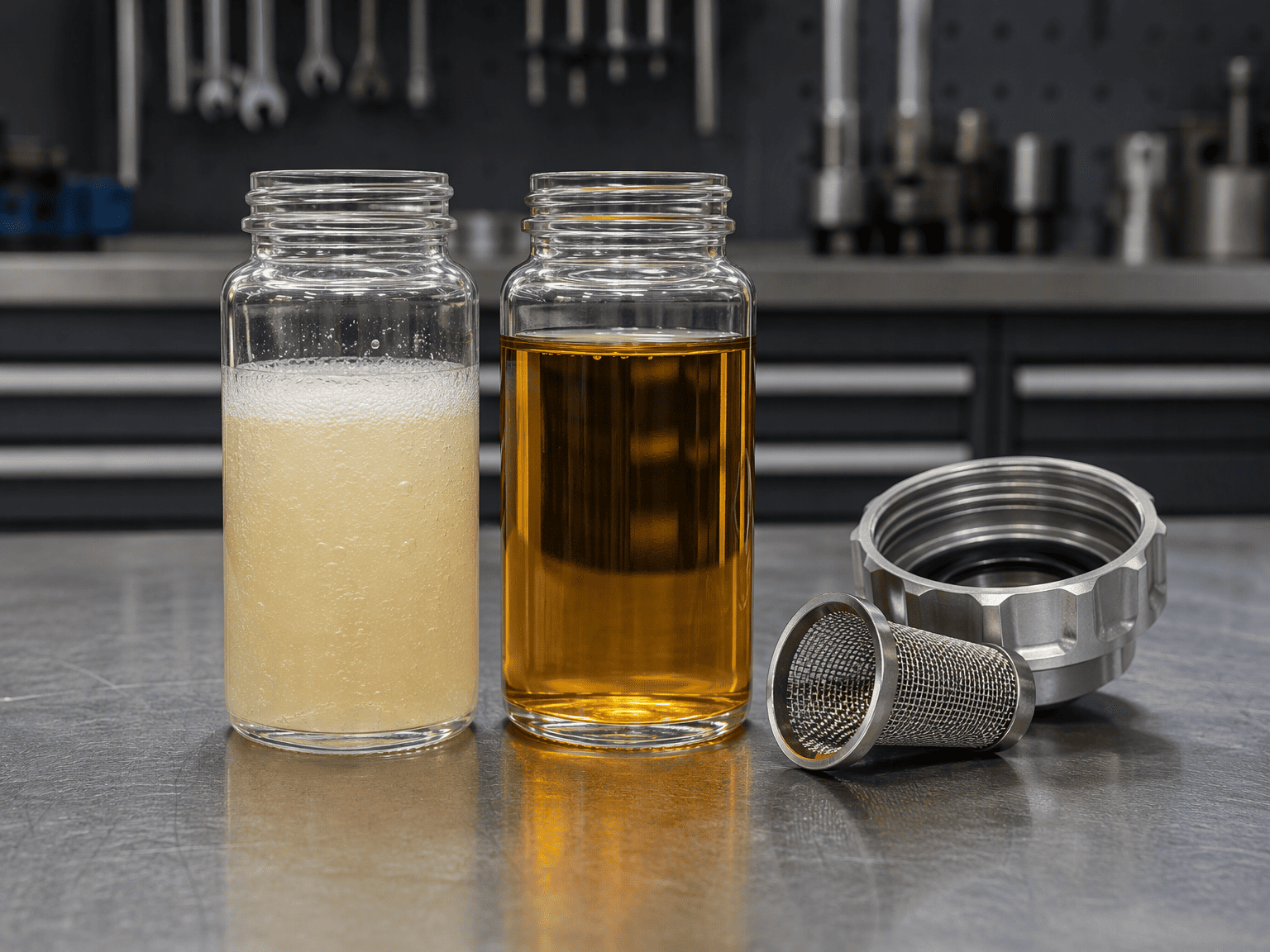

• Yağ gözetleme camını inceleyin: Sıvı süt renginde mi, bulanık mı, yoksa üzerinde sabit bir köpük var mı?
• Rezervuar havalandırma kapaklarında toz tıkanması veya donmuş nem olup olmadığını kontrol edin.
• Pompa emme hortumu kelepçelerinde ve bağlantı elemanlarında vakum altında hava emebilecek gevşek bağlantılar olup olmadığını kontrol edin.
• Dönüş hatlarının tanktaki minimum yağ seviyesinin çok altında tahliye yaptığını doğrulayın.
• Silindirin pompa dağıtım kapasitesinden daha hızlı düşmeyeceğinden emin olmak için dengeleme valfi pilot ayarlarını test edin.
• Silindir piston yüzeyini ve port boğazlarını boroskopla karakteristik buzlu kavitasyon çukurları açısından inceleyin.

VIII. Teknik Sınır ve Teşhis Sorumluluk Reddi Beyanı

Bu kılavuz, standart mekanik teşhis göstergelerini ve hidrolik devrenin en iyi uygulamalarını özetlemektedir. Karmaşık çok eksenli makineler, yüke duyarlı değişken yer değiştirme devreleri ve kapalı devre hidrostatik sürücüler, temel nedenleri izole etmek için devreye özel geçici basınç kaydı ve akışkan analizi gerektirir.*
