Hidrolik Silindir Bükülme Hesaplamaları: Strok Uzunluğu Neden Nominal İtme Kuvvetini Geçersiz Kılır

I. Tehlike: "3.000 psi" Silindir 1.200 psi'de Arızalandığında

 Hidrolik tasarımda yaygın ve maliyetli bir hata, silindir itme kuvvetinin yalnızca hidrolik basınç ve piston alanı kullanılarak hesaplanmasıdır:

                                                                           F = P × Apiston

Bu basit formüle göre, 3.000 psi'deki 4 inç çaplı bir silindir yaklaşık 37.700 lbs (167,7 kN) itme gücüyle itecektir. Silindir stroku yalnızca 12 inç ise çubuk bu yükü kolaylıkla kaldırabilir.

Bununla birlikte, aynı silindiri 60 inç veya 80 inç stroka uzatın ve aynı 37.700 lbs'lik basınç itme kuvvetini uygulamak, çoğu zaman sistem basıncı yalnızca 1.000 ila 1.500 psi'ye ulaştığında piston çubuğunun bir kürdan gibi kırılmasına veya kalıcı olarak eğilmesine neden olur.

Bu yıkıcı arıza modu, malzeme çekme akma arızası değildir; elastik kolon burkulmasıdır. Uzun stroklu uygulamalarda, ince piston çubuğunun yapısal stabilitesi, namlunun basınç oranına tamamen üstün gelir.

II. FiziğiHidrolik SilindirBükülme: Euler Sütun Teorisi

ne zaman birhidrolik silindirBasınç yükü altında genişleyen montaj, uzun, ince bir yapısal sütun gibi davranır. İnce bir kolonun yanal dengesizlik oluşmadan önce taşıyabileceği maksimum teorik basınç yükü, Euler'in Kritik Burkulma Formülü ile yönetilir:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Nerede:

• Fcr = Kritik Euler burkulma yükü (N veya lbf)
• E = Çubuk malzemesinin elastiklik modülü (tipik karbon/alaşımlı çelik için, E ≈ 200 ila 210 GPa veya 29 × 10⁶ psi)
• I = Katı yuvarlak çubuk kesitinin atalet momenti alanı (m⁴ veya in⁴)
• L = Montaj noktaları arasındaki toplam genişletilmiş kurulum mesafesi (m veya inç)
• K = Silindir montaj koşullarına dayalı etkili kolon uzunluğu faktörü
• Le = K · L = Etkin burkulma uzunluğu

III. Katı Çubuklar için Atalet Momentinin Hesaplanması:

Dr çapındaki katı yuvarlak piston çubuğu için:

                                                                            ben = π dr⁴ / 64

Atalet momentinin çubuk çapının dördüncü kuvvetine (dr⁴) bağlı olduğuna dikkat edin. Bu, çubuk çapındaki küçük bir artışın burkulma direncinde büyük bir artışa neden olduğu anlamına gelir:

• Çubuk çapını 2,0 inçten 2,5 inç'e çıkarmak (çapta %25'lik bir artış), burkulma direncini %144 (2,44x) artırır.

IV. Güvenli Çalışma Yükünün ve Önerilen Güvenlik Faktörlerinin Hesaplanması

Asla birhidrolik silindirkritik burkulma sınırı Fcr'ye yakın. Gerçek dünyadaki operasyonda,hidrolik silindirlerküçük eksantriklikler, küçük pim oynamaları, hızlanma ani artışları ve kaçınılmaz yan yüklerle karşılaşabilirsiniz.

İzin verilen tasarım itme kuvveti Fallow, sıkı bir güvenlik faktörü Sf içermelidir:

                                                                           Nadas = Fcr / Sf

Önerilen Güvenlik Faktörü Yönergeleri:

• Sabit Endüstriyel Makineler (temiz, kılavuzlu): Minimum Sf ≥ 2,5 ila 3,0
• General Mobile Machinery (damperli römorklar, yükleyiciler, atık ekipmanları): Minimum Sf ≥ 3,0 ila 3,5
• Yüksek Risk / Personel Kaldırma (hava platformları, bomlu kamyonlar, mobil vinçler): Minimum Sf ≥ 3,5 ila 4,5

V. Narinlik Oranı ve Johnson Formülüne Geçiş

Euler formülü tamamen elastik eğilmeyi varsayar ve yalnızca narinlik oranının λ kolon geçiş eşiğini λc aştığı narin kolonlar için geçerlidir.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Burada rg = √I/A = dr / 4 dönme yarıçapıdır.

Tipik 1045 veya 4140 kromlu çelik için geçiş eşiği λc ≈ 85 ila 105:

• Eğer λ > λc (Uzun İnce Çubuklar) ise: Euler Formülünü kullanın (elastik kararsızlık nedeniyle kırılma).
• λ ≤ λc (Kısa ila Orta Çubuklar) ise: Johnson Parabolik Formülünü veya standart akma dayanımını kullanın (basınç akması veya elastik olmayan burkulmadan kaynaklanan kırılma).

VI. Çubukların Eğilmesine Neden Olan 4 Yaygın OEM Mühendisliği Gözetimi

1. Tamamen Uzatılmış Uzunluk Yerine Geri Çekilmiş Uzunlukta Burkulmanın Hesaplanması:En savunmasız an, L'nin maksimumda olduğu çubuğun %100 strokta olduğu zaman meydana gelir.
2. Ölü Ağırlık Altında Yatay Sarkmanın Göz ardı Edilmesi:Uzun yatay silindirlerde (> 2 metre strok), ağır krom çubuk yer çekimi altında hafifçe sarkarak bükülmeyi hızlandıran yerleşik eksantrik yükleme oluşturur.
3. Pim Montajlarının Sürtünmesiz Kaldığını Varsayıyoruz:Zamanla paslanmış veya yağlanmamış pivot pimleri sıkışarak pivot montajını bükülme momentlerine neden olan kısmen kilitli, tork stresli bir bağlantıya dönüştürür.
4. Rejenerasyon Devrelerinin İhmal Edilmesi:Diferansiyel / rejenerasyon devreleri hem kapak hem de çubuk taraflarını tam pompa basıncına maruz bırakarak yapısal marjı azaltırken tam sütun itme kuvvetini korur.

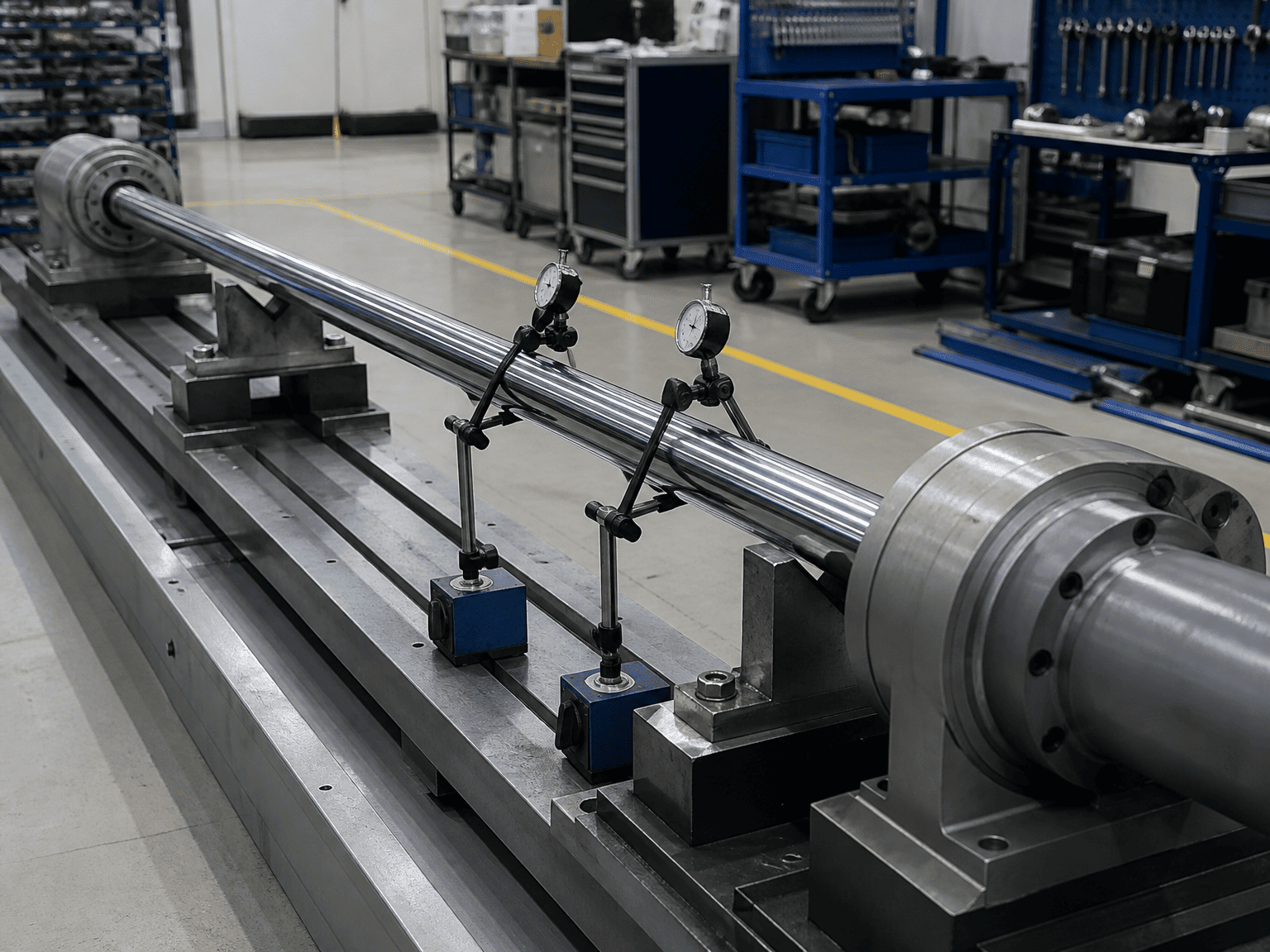

VII. Uzun Stroklu Silindirlerin HCIC ile Boyutlandırılmasında Neler Gönderilmeli?

HCIC mühendislerinden tam bir belverme doğrulaması ve FEA sütunu incelemesi almak için şunları sağlayın:

1. Çalıştırma silindiri çapı, stroku ve maksimum hidrolik tahliye basıncı
2. Makine montaj geometrisi ve pivot braketi çizimi (K faktörünü doğrulamak için)
3. Montaj yönü (yatay, dikey yukarı/aşağı itme veya açılı yay)
4. Dış kılavuz kısıtlamaları (serbest kılavuzsuz yük ve hassas doğrusal kaydırma rayları)
5. Görev döngüsü, çalışma döngüsü hızları ve çevre koşulları

VIII. Ağır Hizmet Mühendisliği ve Özel Silindirler için HCIC ile Ortaklık Yapın

HCIC, dünya çapında ağır mobil ve endüstriyel ekipmanlar için sertifikalı hidrolik mühendisliği, 3D CAD modelleme ve özel silindir üretimi sağlar.
