Hidrolik Silindir Yastıklama Boyutlandırması: Strok Sonu Yavaşlama ve Ani Basınç Ani Yükselmeleri Nasıl Kontrol Edilir?

I. Sorun: Neden Yüksek Hızlı Silindirlerde Uç Kapağı Yorgunluğu Yaşanır?

ne zaman birhidrolik silindirÇok tonlu bir mekanizmayı 0,1 ila 0,2 m/s'nin (4 ila 8 inç/s) üzerindeki hızlarda hareket ettirir ve bu kütleyi silindir uç kapağının önünde aniden durma noktasına getirerek çok büyük yıkıcı şok üretir.

Birçok ekipman tasarımcısı, ana sistem tahliye vanasını 3.000 psi'ye ayarlamanın aktüatörün tamamını koruduğunu varsayar. Gerçekte, piston ana çıkış portunu geçip tampon bölgesine girdiğinde, sıkışan yağın yalnızca tek bir küçük kaçış yolu vardır: kalibre edilmiş bir iğne valfi veya hassas delik.

Yastık geometrisi küçükse veya yanlış ayarlanmışsa yastık mızrağının arkasında sıkışan yavaşlama basıncı birkaç milisaniye için kolayca 6.000 ila 10.000+ psi'ye (400 ila 700 bar) çıkabilir.

Binlerce döngü boyunca bu şiddetli basınç geçici durumları şunlara yol açar:

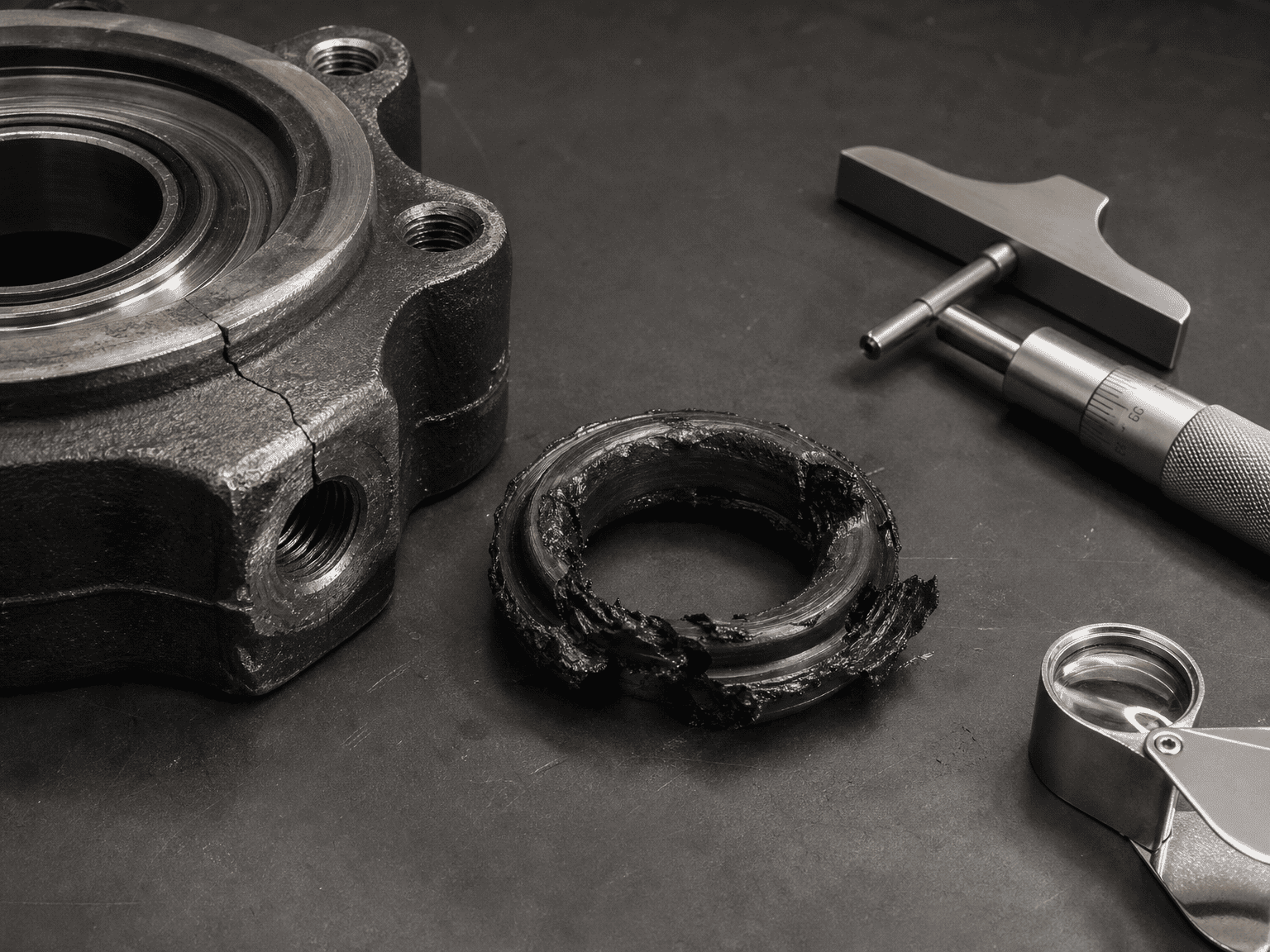

• Çatlak silindir arka kapakları ve kırık kaynaklı flanşlar
• Şişmiş kafa salmastra contaları ve deforme olmuş çubuk silecek tutucuları
• Gerilmiş bağlantı çubukları ve kronik namlu O-halkası ekstrüzyonu
• Safralanmış veya çentikli yastık mızrakları ve eşleşme burçları

II. NasılHidrolik SilindirYastıklama İşleri

Dahili bir hidrolik yastık, kısa bir yavaşlama stroku sc (tipik olarak 20 ila 40 mm veya 0,75 ila 1,5 inç) boyunca sıkışan miktarda yağı kısıtlı bir delikten zorlayarak, hareketli kütlenin kinetik enerjisini (artı pompanın sürekli itme kuvvetini) ısıya dönüştürür.

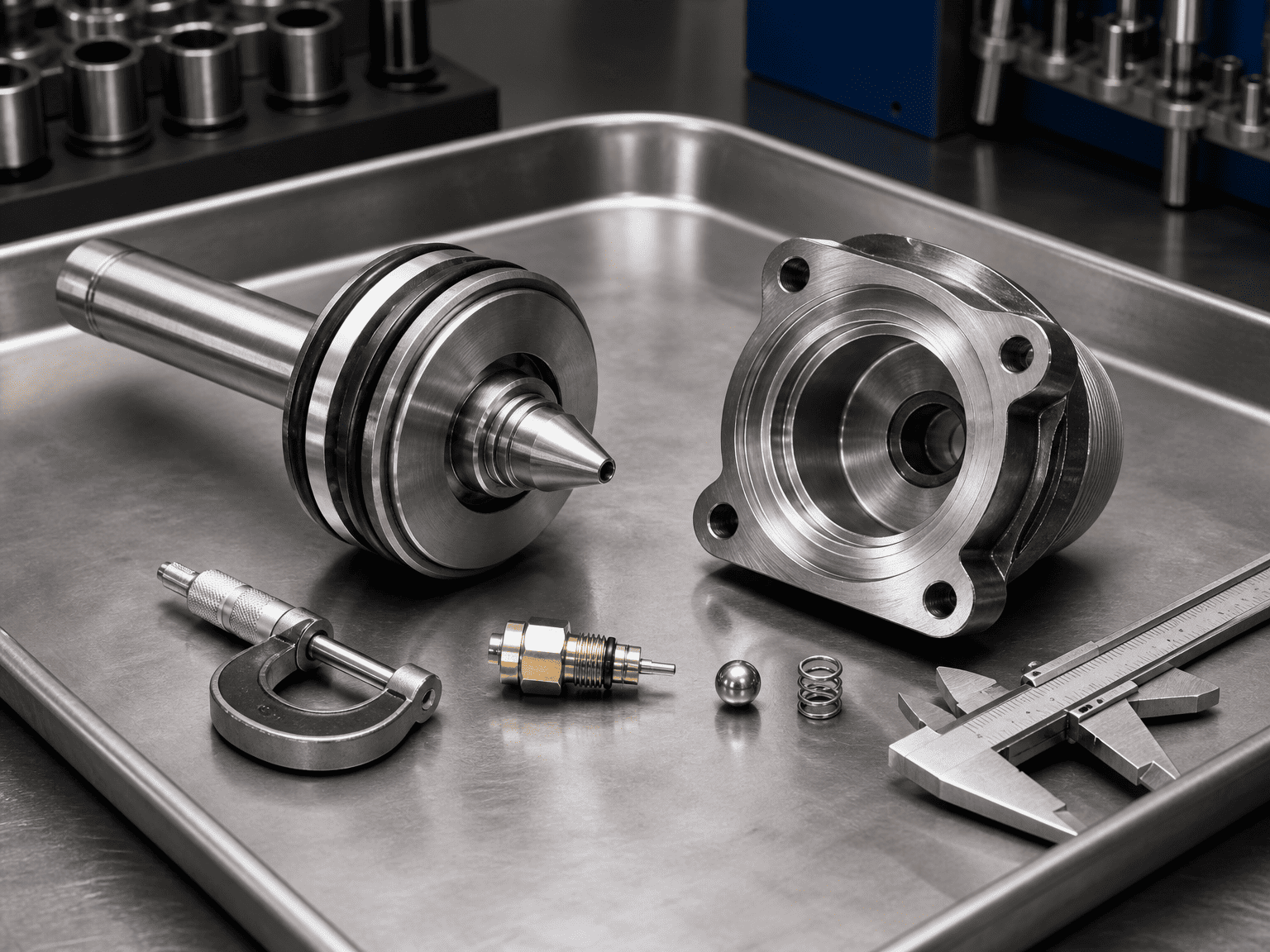

Düzgün tasarlanmış bir yastık düzeneği üç temel mekanik öğeyi içerir:

1. Yastık Mızrağı (veya Pistonu):Uç kapak boşluğuna girerken ana akışkan portunu kapatan, piston üzerinde hassas işlenmiş bir çıkıntı.
2. Ayarlanabilir İğneli Vana:Bakım teknisyenlerinin gerçek çalışma çevrimi hızlarına ve yağ viskozitesine göre egzoz akış hızına ince ayar yapmasına olanak tanıyan bir ölçüm deliği.
3. Ters Serbest Akışlı Çek Valf:Strok tersine çevrilmesi sırasında silindire tam sınırsız akış sağlayan yay yüklü bir bilye veya kanat, gecikme olmaksızın anında ayrılma hızı sağlar.

Adım Adım Yastık Enerjisi ve Basınç Hesaplaması Dahili bir yastığın, silindirin patlama veya yorulma eşiğini aşmadan yükünüzü güvenli bir şekilde taşıyıp kaldıramayacağını belirlemek için emilecek toplam enerjiyi hesaplayın:

Adım 1: Hareketli Kütlenin Kinetik Enerjisini Hesaplayın

                                                                                  Ek = ½ mv²

Nerede:

m = Toplam hareketli kütle (piston, çubuk, ataşmanlar ve kg veya lb cinsinden harici yük dahil)

v = Yastık mızrağının boşluğa geçtiği andaki maksimum hız (m/s veya inç/s)

Adım 2: Yavaşlama Sırasında İtme İşi Ekleyin

Yavaşlama sırasında pompa akışı devam ederse sistem basıncı pistonu yastık stroku sc boyunca itmeye devam eder:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Nerede:

Psys = Tahrik sistemi basıncı (Pa veya psi)

Apiston = Sürüş tarafının etkin alanı (m² veya in²)

sc = Yastık mızrağının etkin uzunluğu (m veya inç)

Adım 3: Emilecek Toplam Enerji

                                                                        Etoplam = Ek + Wprop ± Wyerçekimi

(Dikey olarak veya bir eğim üzerinde hareket ediyorsa yerçekimi işini m g sc sinθ ekleyin veya çıkarın).

Adım 4: Ortalama Sıkışmış Yastık Basıncını Hesaplayın

Gereken ortalama yavaşlama kuvveti Fdec:

                                                                                  Fdec = Etoplam / sc

Yastık odası Pcushion içinde ortaya çıkan ortalama hidrolik basınç:

                                                                              PCyastık = Fdec / Ayastık

Acushion'un yastık cebinde sıkışan yağ sütununun halka şeklindeki alanı olduğu yer (Abore – Aspear veya Arod).

Temel Mühendislik Kuralı: İlk mızrak girişi sırasındaki geçici tepe basıncı genellikle hesaplanan ortalama tampon basıncının 1,5 ila 2,2 katına ulaşır. Hesaplanan tepe değeri silindirin maksimum nominal yorulma basıncının 1,5 katını aşarsa, harici bir orantısal yavaşlama valfi veya daha uzun özel tampon mızrağı gerekir.

III. Yastıklı Silindirleri Tahrip Eden Yaygın Saha Hataları

1. İğneli Valfin Tam Olarak Desteklenmesi (Sıfır Akış): Strok sonu gürültüsünü ortadan kaldırmaya çalışan operatörler bazen iğneli valfi tamamen kapatır. Bu, yastık cebinde tam bir hidrolik kilit oluşturarak yağı mızrak açıklığından ve üfleme başlığı contalarından geçmeye zorlar.

2. Serbest Dönen Arabalarda Yatay Ataletin Göz ardı Edilmesi: Tasarımcılar yalnızca sürüş basıncını hesaplıyor ve 10 tonluk dönen arabanın kinetik enerjisini unutuyor. Düşük basınçta bile yüksek atalet iç yastığı ezecektir.

3. Su-Glikol veya Yüksek Viskoziteli Soğuk Yağ ile Standart Yastıkların Kullanılması: Daha yoğun sıvılar veya düşük viskoziteli ateşe dayanıklı sıvılar, ölçüm iğnesi boyunca akışı önemli ölçüde değiştirerek, kış sabahı çalıştırma sırasında ciddi aşırı basınca neden olur.

4. Sıvı Havasının Giderilmesinin İhmal Edilmesi: Yastığa giren süngerimsi, havalandırılmış yağ bir yay gibi sıkışarak sıçramaya, yanmaya ve düzensiz yavaşlamaya neden olur.

IV. Özel Yastıklı Silindirleri Boyutlandırırken Ne Gönderilmeli?

HCIC'den özel tasarım yastıklı silindirler talep ederken şunları sağlayın:

• Toplam hareketli kütle (silindir çubuğu ve takılı takımlar dahil)
• Çalışma hızı profili (sabit hız, hızlanma ve yaklaşma hızı)
• Mevcut yastık vuruş uzunluğu kısıtlamaları
• Çalıştırma sıvısı tipi, çalışma sıcaklığı aralığı ve sistem tahliye vanası ayarı
• Montaj yönü (yatay, dikey yukarı, dikey aşağı veya eğimli yay)

V. Teknik Sınır ve Mühendislik Sorumluluk Reddi

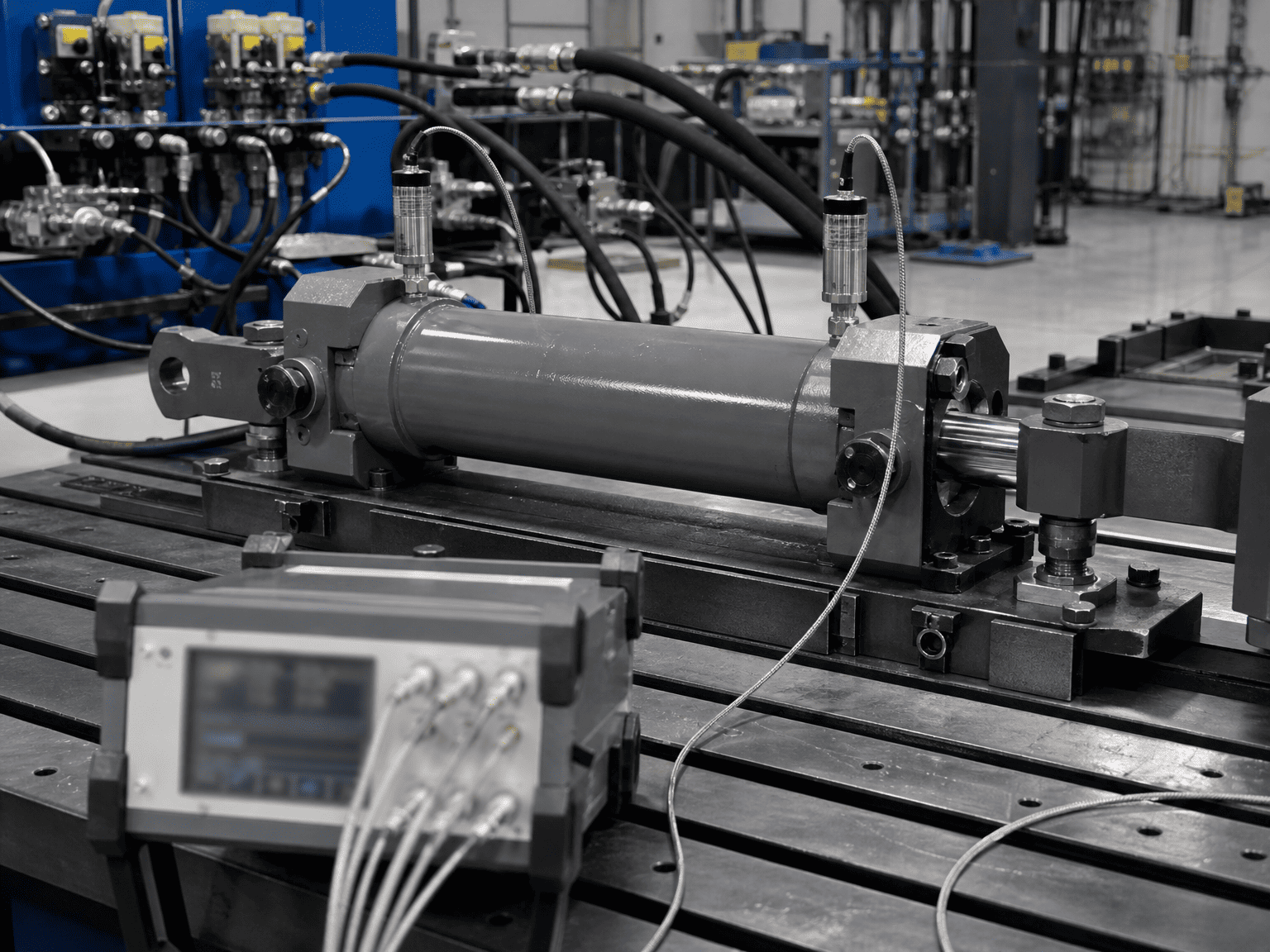

Yukarıda sunulan yastıklama hesaplamaları, katı cisim mekaniğine dayalı temel boyutlandırma tahminleri sağlar. Gerçek tepe dinamik basınçlar, hidrolik yağın yığın modülüne, hat kapasitansına, iğne deliği boşaltma katsayılarına ve valf tepki sürelerine bağlıdır. Nihai ekipman tasarımları, basınç dönüştürücü testi ve geçici simülasyon yoluyla doğrulanmalıdır.*

VI. Özel Tasarlanmış Yastık Çözümleri için HCIC'ye Danışın

HCIC, dünya çapındaki yüksek etkili uygulamalar için özel yastık profillerine sahip özel endüstriyel ve mobil hidrolik silindirler tasarlamaktadır.
