Hidrolik Silindir Kayması ve Karşı Dengeleme Valfi Arama: Ağır Ekipman Bomları için Tanısal Adli Bilimler

I. 4 Komutsuz Bom Kaymasının Temel Nedenleri

Yüklü bir bom veya kova olduğundahidrolik silindirOperatör müdahalesi olmadan düşmeler söz konusu olduğunda arıza dört farklı hidrolik mekanizmadan birinden kaynaklanmaktadır:

Arıza Mekanizması	Fiziksel Kök Neden	İşitsel / Görsel Belirti
Piston Contası Bypass(İç Sızıntı)	Kapak ucundan rot ucuna yağ sızdıran, ekstrüzyonlu U-kap veya çentikli aşınma halkaları	Silindir namlusunun sıcak noktası; Çubuk mekanik olarak desteklendiğinde sürüklenme durur
Dengeleme ValfiKoltuk Ağlıyor	Popet yuvasının altında kirlenme, çentikli kartuş burnu veya yorulmuş yay	Valf portundan yağ sızıyor; Sızdırmazlık durumundan bağımsız olarak sürekli sürüklenme
Yön Valfı Makara Sızıntısı	Açık merkezli sistemlerde aşırı makara boşluğu aşınması	Yalnızca bom devresine kilit valfi takılmadığında meydana gelir
Termal YağBüzülme	Sıcak yağın (65°C) ortama (15°C) soğutulması sıvı hacmini %3 ila %4 oranında küçültür	İlk saatte ilk 10-20 mm'lik düşüş, ardından sıfır basınç kaybıyla tamamen stabil hale gelir

---

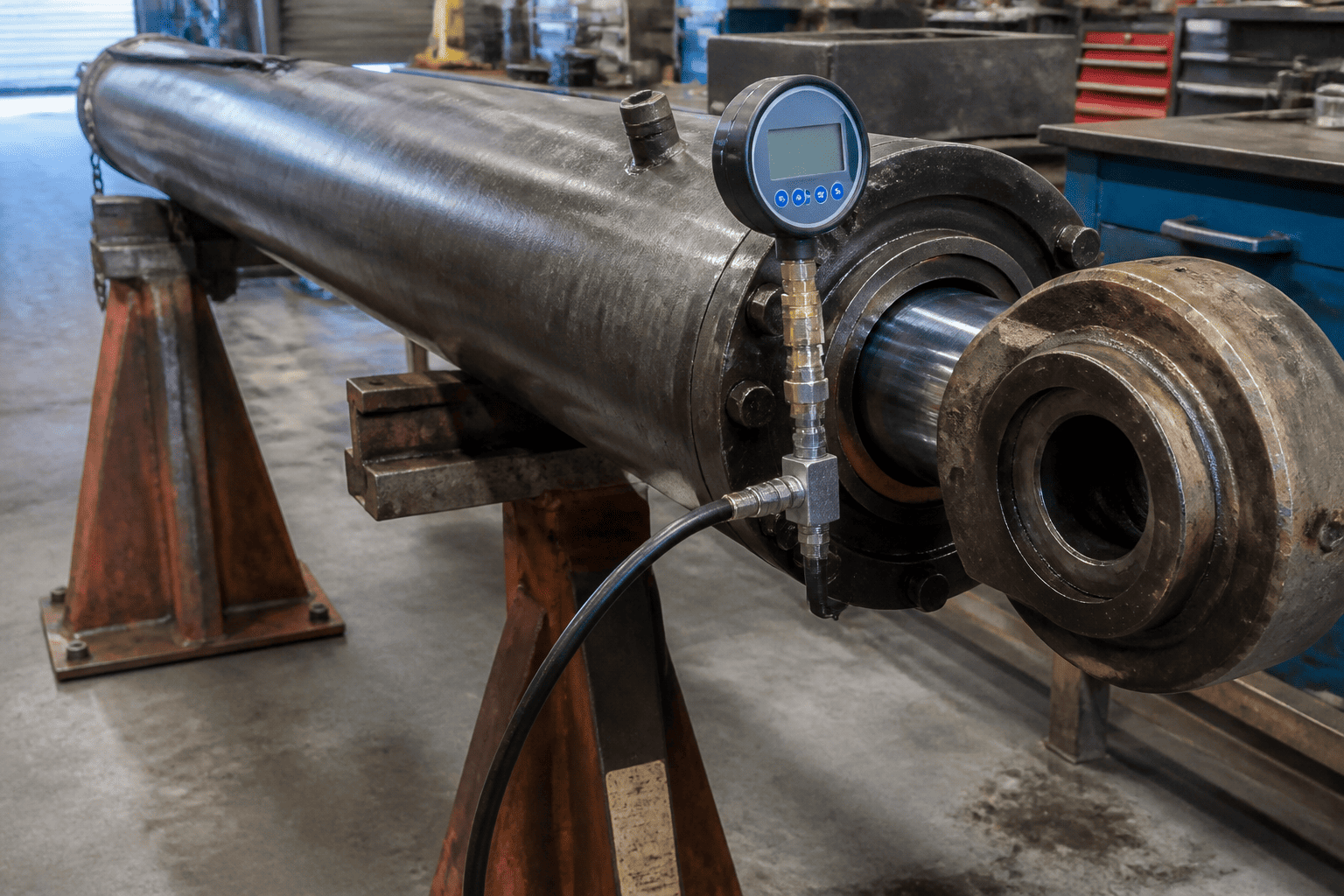

II. 15 Dakikalık Saha İzolasyon Testi: Silindir ve Vana

asla kaldırmayınağır bom silindiriBu kesin izolasyon testini tamamlamadan önce bir makineden:

1. Bomu Nominal Yükle 45 Dereceye Yükseltin: Hidrolik yağı normal çalışma sıcaklığına getirin (yaklaşık 50°C ila 55°C).

2. Bomu Mekanik Olarak Kilitleyin ve Destekleyin: Mutlak güvenliği sağlamak için mühendislik onaylı bir bom desteği veya vinç askısı takın.

3. Rot Ucu Dönüş Hattını Yalıtın: Silindirin kol ucuna (dairesel taraf) bağlı hidrolik hortumu ayırın ve hortumu kapatın. Temiz bir ölçüm kabının üzerinde silindir rot ucu portunu açık bırakın.

4. Mekanik Desteği Çıkarın: Tam yerçekimi yükünün silindirin kapak ucundaki yağ kolonuna asılmasına izin verin.

5. Çubuk Ucu Bağlantı Noktasının Deşarjını gözlemleyin:

• Sonuç A (Sürekli Petrol Akışı):Bom aşağıya doğru sürünürken yağ, açık çubuk portundan sürekli olarak akıyorsa, yüksek basınçlı yağ, piston conta paketini atlayarak iç piston tepesi üzerinden çubuk bölmesine doğru gidiyor. Silindir, dahili bir yeniden yapılanma veya namlu bileme gerektirir.
• Sonuç B (Kuru Liman, Ancak Bom Hala Sürünüyor):Çubuk portundan sıfır yağ çıkarsa ancak silindir çubuğu geri çekilirse piston contaları %100 sıkı tutuyordur. Kapak ucundaki yağ hacmi, yük tutma dengeleme valfinin yuvasını geçerek tekrar depoya kaçıyor.

---

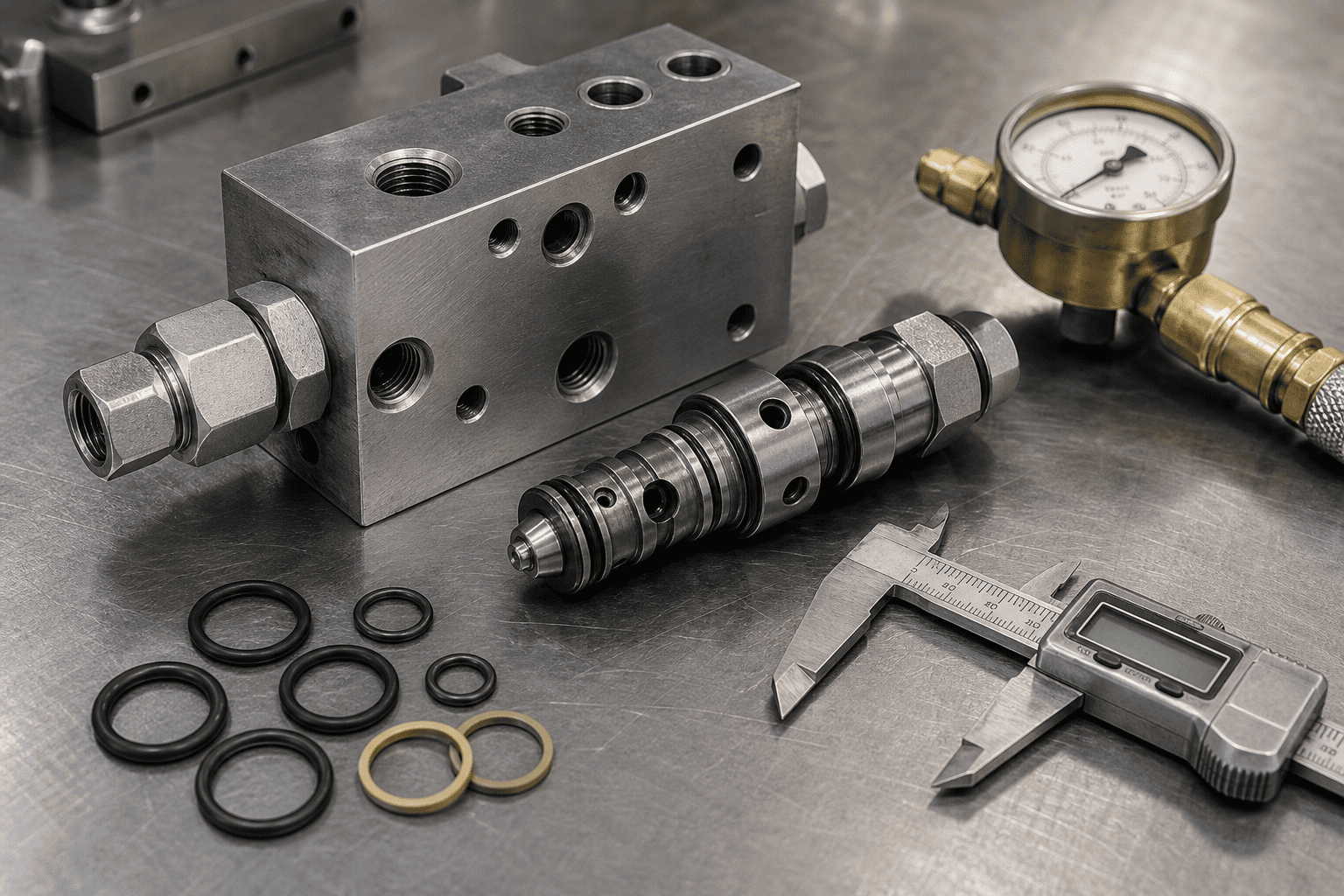

III. Karşı Dengeleme Valfi Avı: Bomların İndirilmesi Neden Titriyor?

Dengeleme valfleri (merkez üstü valfler) iki kritik görevi yerine getirir: bir hat patladığında yükün düşmesini önlemek için yağı yakalarlar ve geri dönüş akışını ölçerler, böylece aşırı çalışan yerçekimi yükleri hidrolik pompayı geçemez.

Bir operatör ağır bir bomu indirdiğinde ve makine şiddetli bir şekilde sarsılmaya ve takırdamaya başladığında, dengeleme valfi pilot basıncı dengesizliğine yakalanır (avlanma):

Adım	Süreç Açıklaması
1	Operatör indirme komutunu gönderir → Pilot basıncı dengeleme valfini açar
2	Valf açılıyor → Yağ silindir kapağının ucundan dışarı çıkıyor → Bom aşağı doğru hızlanıyor
3	Bom, pompanın yağ sağlayabileceğinden daha hızlı düşüyor → Pilot basıncı sıfıra düşüyor
4	Pilot basınç kaybı → Valf aniden çarparak kapanıyor → Hidrolik şok dalgası, bom sallanıyor

Bu döngü saniyede beş ila on beş kez tekrarlanarak bom pivot pimleri boyunca aşırı akustik gürültü ve yapısal yorgunluk yaratıyor.

---

IV. Mühendislik Kuralları: Doğru Pilot Oranını Seçmek

Dengeleme avcılığını tetikleyen temel mühendislik hatası, esnek, yapısal bir bom için aşırı agresif bir pilot oranının seçilmesidir:

• Düşük Pilot Oranı (3:1 ila 4:1):Esnek bomlarda, hava platformlarında ve uzun erişimli vinç kollarında son derece sağlam ve pürüzsüz. Ani basınç artışlarına direnen doğal hidrolik sönümleme sağlayarak, açılmak için daha yüksek pilot basıncı gerektirir.
• Orta Pilot Oranı (4,5:1 - 5:1):Mekanik sapmanın minimum düzeyde olduğu rijit ekskavatör bağlantıları ve tekerlekli yükleyici kaldırma kolları için standart endüstri standardı.
• Yüksek Pilot Oranı (8:1 ila 10:1):Minimum pilot basıncı valfi açarak pompa motorunun yükünü azalttığından son derece enerji tasarrufludur. Bununla birlikte, yüksek oranlı kartuşlar karşı basınca karşı aşırı duyarlıdır ve yalnızca sert vinçlerde veya kısa, sert hidrolik motor tahriklerinde kullanılmalıdır; asla esnek, yüksek ataletli bom yapılarında kullanılmamalıdır.

---

V. Sıfır Kaymalı Hidrolik Güvenilirlik için En İyi 4 Uygulama

1. Torklamadan Önce Karşı Dengeleme Boşluklarını Temizleyin:Poppet burnu ile manifold yuvası arasına sıkışan 20 mikronluk bir çelik talaş bile saatte 50 mm bom kaymasına neden olacaktır. Manifold deliklerini daima ISO 16/14/11 temizlik standartlarına göre yıkayın.

2. Yüksek Basınçlı Tutma için Viton/HNBR Yedek Halkalarını Belirleyin:Piston conta paketlerinin, mikro sızıntı olmadan 4.000'den fazla psi sürekli statik tutmaya dayanabilen, ekstrüzyon önleyici termoplastik yedek halkalar kullandığından emin olun.

3. Termal Kasılmayı Gerçek Sızıntılardan Ayırın:Yeni park edilen makineleri test ederken, kayma kıyaslamalarını kaydetmeden önce yağ sıcaklığının stabilizasyonu için otuz dakika bekleyin.

4. Doğrudan Flanşlı Karşı Dengeleme Manifoldlarının Kurulumu:Uzak hatta monte edilen vanalardan kaçının. Valf bloğunun doğrudan silindir silindiri üzerindeki SAE 4 cıvatalı flanş bağlantı noktalarına cıvatalanması, sert pilot geri bildirimi ve sıfır harici hortum kopması riski sağlar.

---
