A hidrolik silindiriyi durumda gelebilir ve makineye ulaşmadan hala hasar görebilir. Korumasız bağlantı noktaları kirlenmeyi toplar. Açıkta kalan bir piston çubuğu paslanabilir. Yanlış konumda saklanan bir silindir önlenebilir sızdırmazlık veya iç korozyon sorunlarına neden olabilir.
Bu nedenle teslim alma ve depolama, depo temizliği olarak değil, kurulum sürecinin bir parçası olarak ele alınmalıdır. Amaç basittir: Eğitimli bir teknisyen silindiri bağlamaya hazır olana kadar silindiri temiz, korumalı ve izlenebilir tutun.
Bu kılavuz, kurulumdan önce hidrolik silindirlerle ilgilenen OEM alıcıları, bakım ekipleri ve distribütörler içindir. Pratik depolama ve işletmeye alma öncesi kontrollere odaklanır. Silindir üreticisinin ürün kılavuzunun veya makineye yönelik güvenlik prosedürünün yerine geçmez.

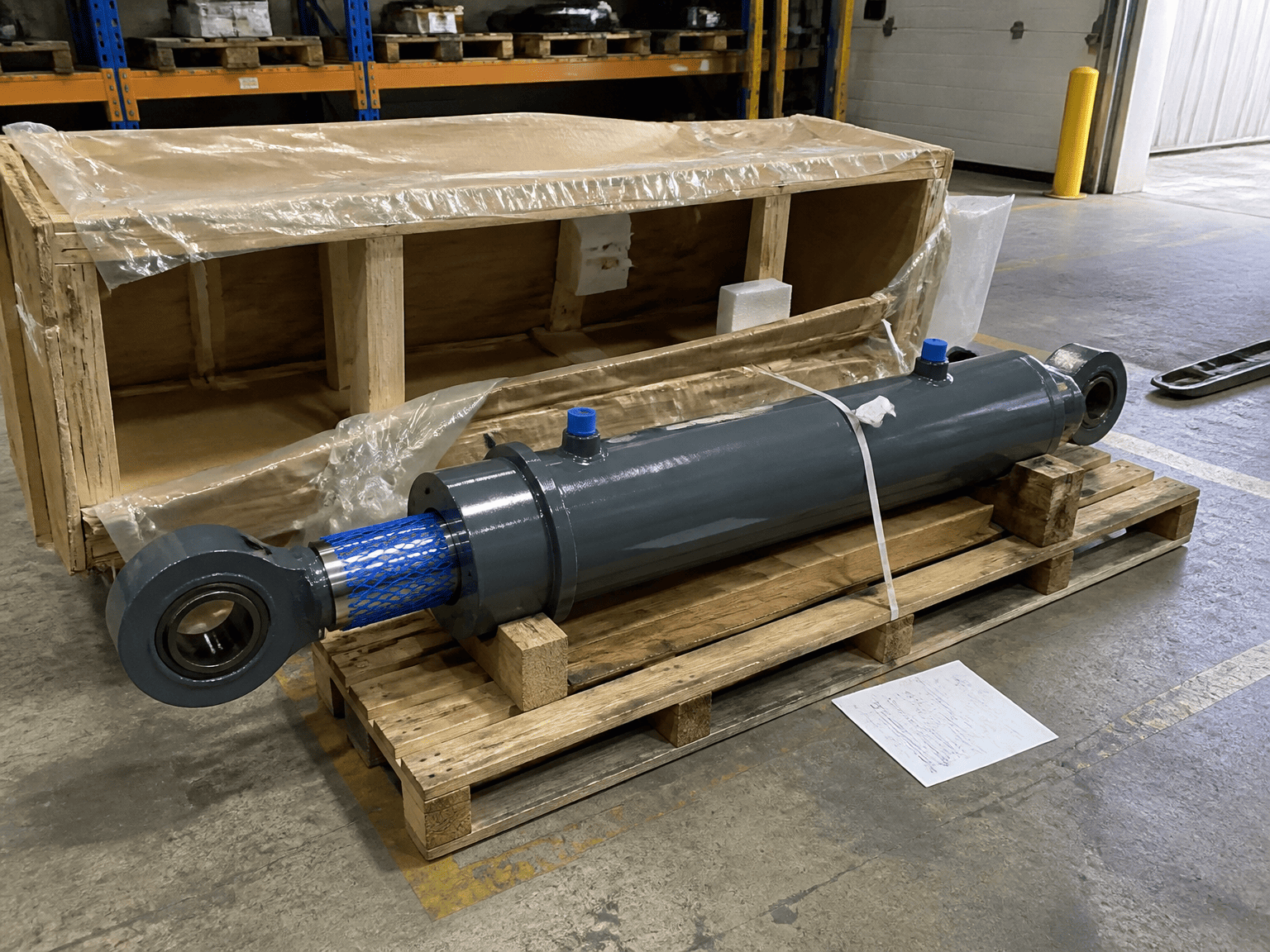

Ambalaj ve nakliye koruması hala yerindeyken incelemeye başlayın. Modeli, miktarı, görünür hasarı ve eksik aksesuarları kaydedin. Sandık, palet veya silindirde darbe izleri varsa koruyucu malzemeleri çıkarmadan önce fotoğraf çekin.
Aşağıdaki noktaları kontrol edin:
Hänchen'in kurulum talimatları, teslimatın eksiksizlik ve hasar açısından kontrol edilmesiyle başlar. Bu, herhangi bir değiştirme veya OEM projesi için yararlı bir disiplindir: silindir depoya taşındıktan sonra eksik bir montaj parçasını keşfetmeyin.
Görünür hasar varsa, piston çubuğunu temizlemeden, boyamadan veya hareket ettirmeye çalışmadan önce öğeyi izole edin ve belgeleyin.
Parker'ın silindir kılavuzu, bağlantı noktası koruyucu tapalarının kuruluma kadar yerinde kalması gerektiğini söylüyor. Nedeni pratiktir. Açık hidrolik portlar toz, metal talaşları, nem ve diğer kirleticilerin silindire doğrudan girmesini sağlar.
Sadece dişleri kontrol etmek için tapaları çıkarmayın. Bağlantı noktası tipini çizimden veya ürün belgelerinden onaylayın. Borular takılmaya hazır olduğunda, bağlantıyı yapmadan önce hatları ve bağlantı parçalarını temizleyin. Parker ayrıca, diş açma veya havşa açma işlerinden kaynaklanan talaşları ve çapakları gidermek için boruların iyice temizlenmesi gerektiği konusunda da uyarıyor.
Temiz bir bağlantı yalnızca devreye alma tercihi değildir. Makine dönmeye başladıktan sonra kirlenme contalara, valflere ve bitmiş silindir yüzeylerine zarar verebilir.
Parker, kuru, temiz ve aşındırıcı olmayan bir atmosfere sahip kapalı bir depolama alanı önermektedir. Silindir dış darbelerin yanı sıra iç korozyondan da korunmalıdır.
Depolama alanı ayrıca aşağıdakileri de sınırlamalıdır:
Silindiri başka malzemeler için destek olarak kullanmayın. Kimlik ve ürün belgelerini ürünle birlikte veya izlenebilir bir depo kaydında saklayın. Modelini veya sipariş bilgilerini kaybeden bir silindirin, makinenin nihayet hazır olduğunu doğrulamak zorlaşır.
Geleneksel endüstriyel silindirler için Parker, mümkün olduğunca piston kolu yukarıda olacak şekilde dikey depolama yapılmasını önerir. Bu konum, silindir içindeki yoğuşmadan kaynaklanan korozyon riskini azaltabilir ve conta hasarını en aza indirmeye yardımcı olabilir.
Doğru konum silindir tasarımına, stroka, ağırlığa, takılı aksesuarlara ve üreticinin talimatlarına bağlı olabilir. Teleskopik silindirler, tek etkili silindirler ve özel depolama gereksinimleri olan silindirler genel bir depo kuralına göre yerleştirilmemelidir.
Bir silindirin yatay olarak depolanması gerekiyorsa, tüpün, çubuğun ve montaj aksesuarlarının bükülmemesi veya hasar görmemesi için silindiri uygun noktalardan destekleyin. Yuvarlanmasını önleyin ve piston çubuğunu rafa veya zemine temas etmekten koruyun.
Silindir hidrolik sıvıyla dolu olarak depolanıyorsa Parker, sıcaklık değişimlerinden kaynaklanan sıvı genleşmesinin dikkate alınması gerektiğini belirtiyor. Bu, uzun süreli depolamadan önce üreticinin veya hidrolik mühendisinin onaylaması gereken bir noktadır.
Piston kolu, depolama sırasında korunması gereken en önemli yüzeylerden biridir. Silindir hareket etmeye başladığında pas, ezik ve çizikler rot contasına ve kılavuzuna zarar verebilir.
Parker, ekipmanın uzun süre dışarıda saklanacağı durumlarda, piston kolu gibi açıktaki boyasız yüzeylerin pas önleyici bir bileşikle kaplanmasını önerir. Çubuk kaplaması, conta malzemesi ve depolama süresi için doğru koruma ürünü ve çıkarma yöntemi onaylanmalıdır.
Kurulumdan önce çubuğu iyi ışık altında inceleyin. Aramak:
Hızlı bir düzeltme olarak hasarlı bir çubuğu cilalamayın, zımparalamayın veya yeniden boyamayın. Durumu kaydedin ve silindir tedarikçisine veya yetkili tamir ekibine parçanın kabul edilip edilemeyeceğini sorun.
Montajdan önce silindiri onaylanmış çizim ve sipariş ayrıntılarıyla karşılaştırın. Toplam uzunluğu, stroku, montaj stilini, bağlantı noktası yönünü, çubuk ucu bağlantısını ve birlikte verilen aksesuarları onaylayın.
Hänchen, montajcılara, montajdan önce nakliye sırasında ürünü korumak için kullanılan sızdırmazlık tapalarını veya kapak plakalarını çıkarmaları talimatını veriyor. Bu korumaları doğru aşamada kaldırın: borular ve bağlantı parçaları hazır olana kadar hidrolik bağlantı noktalarını kapalı tutun, ardından devreyi açmadan önce bağlantı alanını temizleyin.
Kurulum ekibi ayrıca şunları da doğrulamalıdır:
Parker ve Hänchen, silindir kurulumunun uzmanlık işi olduğunu vurguluyor. Makine üreticisinin kilitleme, kaldırma ve basınç tahliye prosedürlerini izleyin.

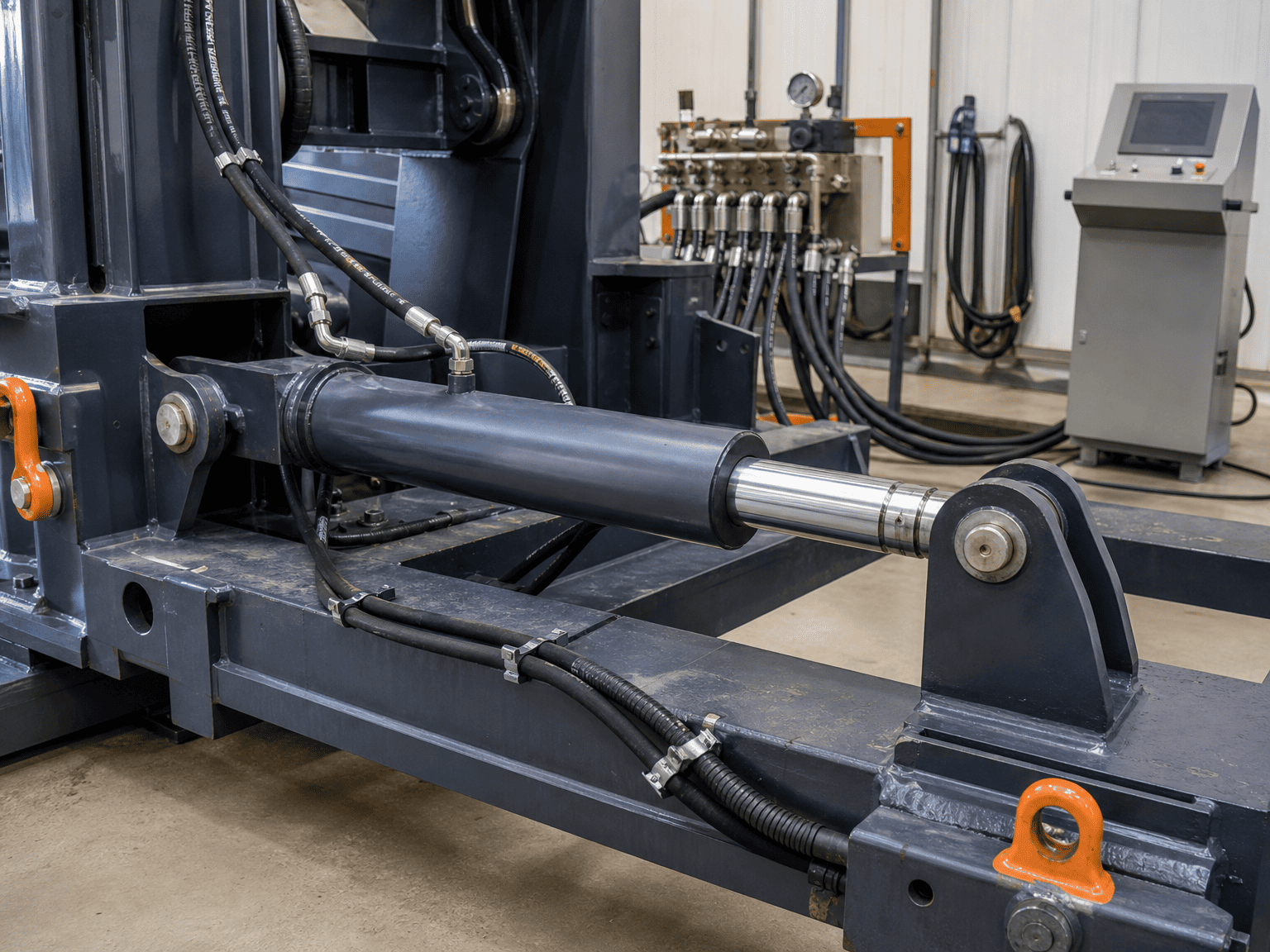

A hidrolik silindirbir makine yapısını yerine çekmek için kullanılmamalıdır. Depolamadan sonra kurulum ekibi, destek noktalarının, montaj yüzeylerinin ve bağlı makine elemanlarının silindiri yerine zorlamadan buluştuğunu doğrulamalıdır. Hänchen, gerilimsiz kurulum öneriyor ve piston çubuğu üzerinde izin verilen yan yüklerin aşılmasına karşı uyarıda bulunuyor.
Devreye almadan önce kurulumu silindirden dışarıya doğru kontrol edin:
- Montaj yüzeyleri temiz ve tam oturmuş
- Silindir, boruyu bükmeden desteklenir
- Çubuk ucu bağlantısı çubuğu yana doğru zorlamaz
- Çubuk, amaçlanan strokun her iki ucuna temas etmeden ulaşabilir
- Hortumlar yeterli hareket payına sahiptir ve çerçeveye sürtünmez
- Korumalar ve yakındaki parçalar gerekli açıklığı bırakıyor
Parker'ın güvenlik kılavuzu hizalamayı da bir kurulum sorumluluğu olarak ele alır. Bu kontrolü, basınç uygulanmadan önce yapın; böylece silindir veya makine yapısı yüklenmeden herhangi bir müdahale hala düzeltilebilir.
Hidrolik silindirde sıkışan hava, çalışmayı ve bileşen davranışını etkileyebilir. Hänchen'in kurulum kılavuzu, havalandırma portlarının uygun olduğu yerde üst tarafa yerleştirilmesini ve çalıştırmadan önce silindirin havasının alınmasını önerir.
Tam havalandırma prosedürü silindir tasarımına ve makine devresine bağlıdır. Üreticinin talimatlarını kullanın, basıncı kontrol altında tutun ve tahliye edilen sıvının ve havanın tehlike oluşturmayacağından emin olun.
Havalandırmanın ardından Hänchen, normal çalışmadan önce yavaş, yüksüz, düşük basınçlı hareket yapılmasını önerir. Devreye alma ekibi şunları gözlemlemelidir:
- Pürüzsüz uzatma ve geri çekme
- Bağlantı noktalarında, contalarda ve bağlantı elemanlarında sızıntılar
- Çubuk hareketi ve hizalaması
- Beklenmeyen gürültü, gevezelik veya darbe
- Hortumun hareketi ve çerçeveyle teması
- Varsa, strok sonu davranışı ve yastıklama
Bu kontrollü inceleme aşaması olmadan doğrudan depodan tam yük testine geçmeyin.
Her silindir için aşağıdakileri içeren kısa bir kayıt tutun:
- Model ve seri veya sipariş referansı
- Alındığı tarih ve saklama yeri
- Ambalaj veya nakliye hasarı
- Bağlantı noktası fişi ve çubuk koruma durumu
- Depolama konumu ve muayene tarihleri
- Görünür korozyon veya yüzey hasarı
- Onaylı çizim ve montaj kılavuzu
- Kurulum için serbest bırakan kişinin adı
Bu kayıt, daha sonra bir sorun ortaya çıktığında OEM'in nakliye hasarını, depolama hasarını ve çalışma hasarını ayırmasına yardımcı olur. Ayrıca kurulum ekibine belleğe güvenmek yerine net bir başlangıç noktası sağlar.
Silindir uzun süre saklanmışsa, hava şartlarına maruz kalmışsa veya nakliye sırasında hasar görmüşse makineye bağlamadan önce model bilgilerini, fotoğrafları, saklama geçmişini ve montaj çizimini gönderin. Tedarikçi daha sonra normal bir kurulum öncesi kontrolü onarım veya değiştirme gerektiren bir durumdan ayırmaya yardımcı olabilir.
En iyi devreye alma sonucu ilk basınç testinden önce başlar: silindiri koruyun, portları temiz tutun, kurulumu doğrulayın ve bulduklarınızı kaydedin
