Hidrolik silindirlerAkışkan gücünün bir makineye uyup uymadığı bileşenlerdir. Sağlıklı bir tesis hava başlığına bağlanan bir pnömatik silindirin yalnızca bir valf ve bir filtre regülatörüne ihtiyacı olabilir. Bir hidrolik silindir özel bir güç ünitesine, akışkan koşullandırmaya ve bir sızıntı yönetim planına ihtiyaç duyabilir. Sistem sınırındaki fark genellikle silindir fiyatındaki farktan daha büyüktür. Teknolojileri karşılaştırmadan önce bir görev sayfasının (yük, strok, çevrim süresi, çevre ve yük tutma durumu) dondurulması, bileşen fiyatı karşılaştırmasının sistem maliyeti karşılaştırmasının yerine geçmesini engeller.
Hidrolik vepnömatik silindirleraynı kuvvet denklemini paylaşır:F = p × Birburada kuvvet, basıncın etkili piston alanıyla çarpımına eşittir. Pratik fark, her ortamın dayanabileceği baskıda yatmaktadır.
ISO 15552, 10 bar'lık bir pnömatik silindir serisini kapsar. Bunun aksine, kompakt bir hidrolik silindir serisi 207 bar'a kadar derecelendirilebilir. Pnömatik sistemler genellikle 100 psi veya daha düşük basınçta çalışırken, hidrolik sistemler birkaç yüz psi'den birkaç bin psi'ye kadar bir aralıkta çalışır ve özel uygulamalar 10.000 psi'yi aşar.

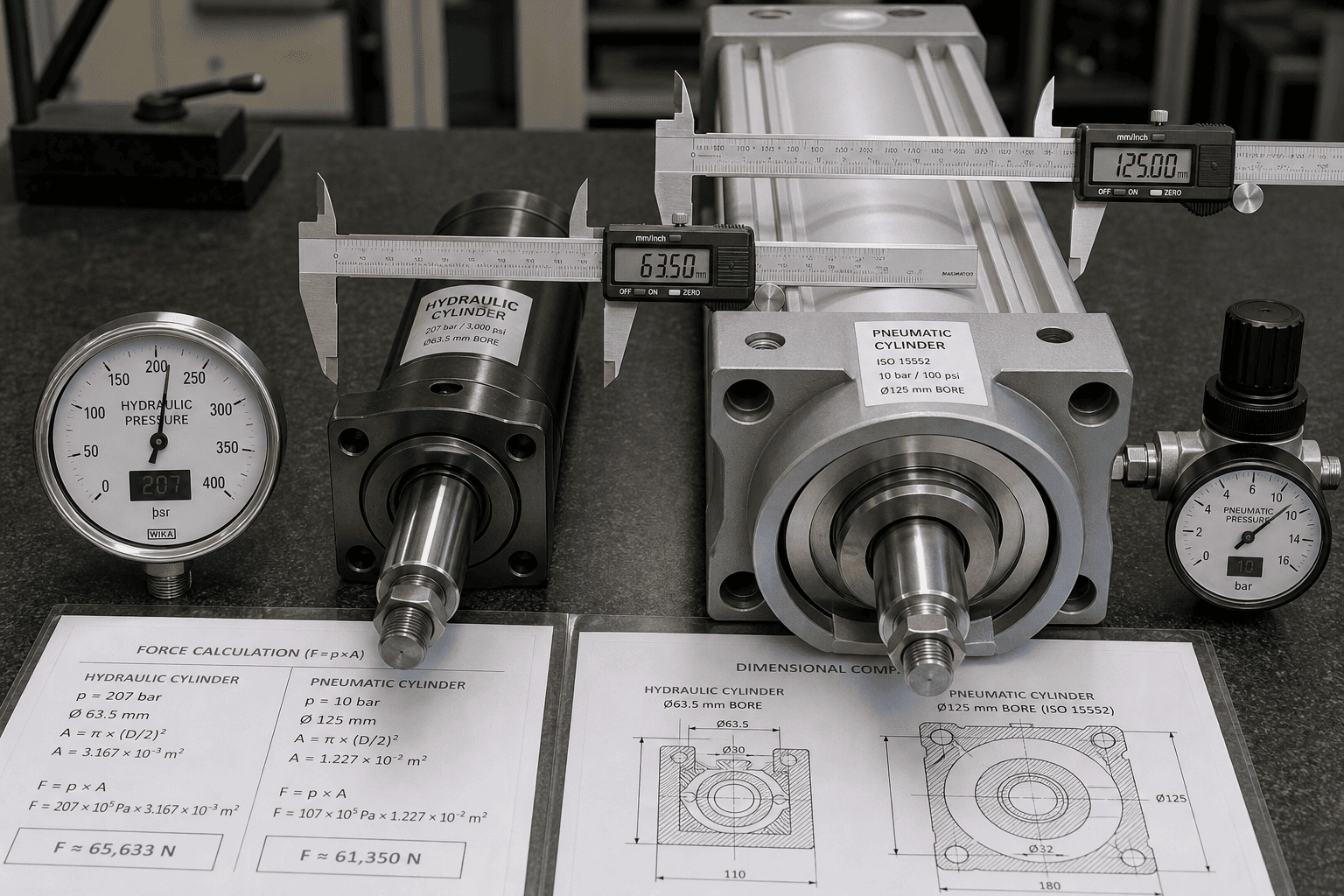

Bu basınç boşluğunun delik boyutu üzerinde doğrudan etkisi vardır. 80-100 psi'de belirli bir kuvvet üreten bir pnömatik silindir genellikle aynı kuvveti 2.000-3.000 psi'de üreten bir hidrolik silindirden çok daha büyük bir deliğe ihtiyaç duyacaktır. Makine zarfı bu daha büyük deliğe uyum sağlayamıyorsa veya mevcut tesis havası basınçta gerekli akışı desteklemiyorsa, hidrolik aktüasyon "daha güçlü" olmaktan çıkıp geometrik olarak uygun bir seçenek haline gelir.
Hidrolik silindirler genellikle üç koşulun çakıştığı durumlarda daha güçlü adaydır: Kısıtlı bir zarfta yüksek kuvvet yoğunluğu gereklidir, güç kesildiğinde yükün yerinde tutulması gerekir ve ağır yük altında kontrollü hareket görev döngüsünün bir parçasıdır.
Takas, sistem karmaşıklığıdır. Hidrolik sıvısı filtrelenmeli, gerektiğinde soğutulmalı ve periyodik olarak değiştirilmelidir. Contalar bir bakım öğesidir. Sızıntı, yalnızca bir performans sorunu değil, bir çevreleme sorunudur. Bunlar hidrolik aktivasyondan kaçınmak için nedenler değildir; bunlar, sıvı bakımını ve sızıntı müdahalesini baştan itibaren sahiplik modeline dahil etmenin nedenleridir.

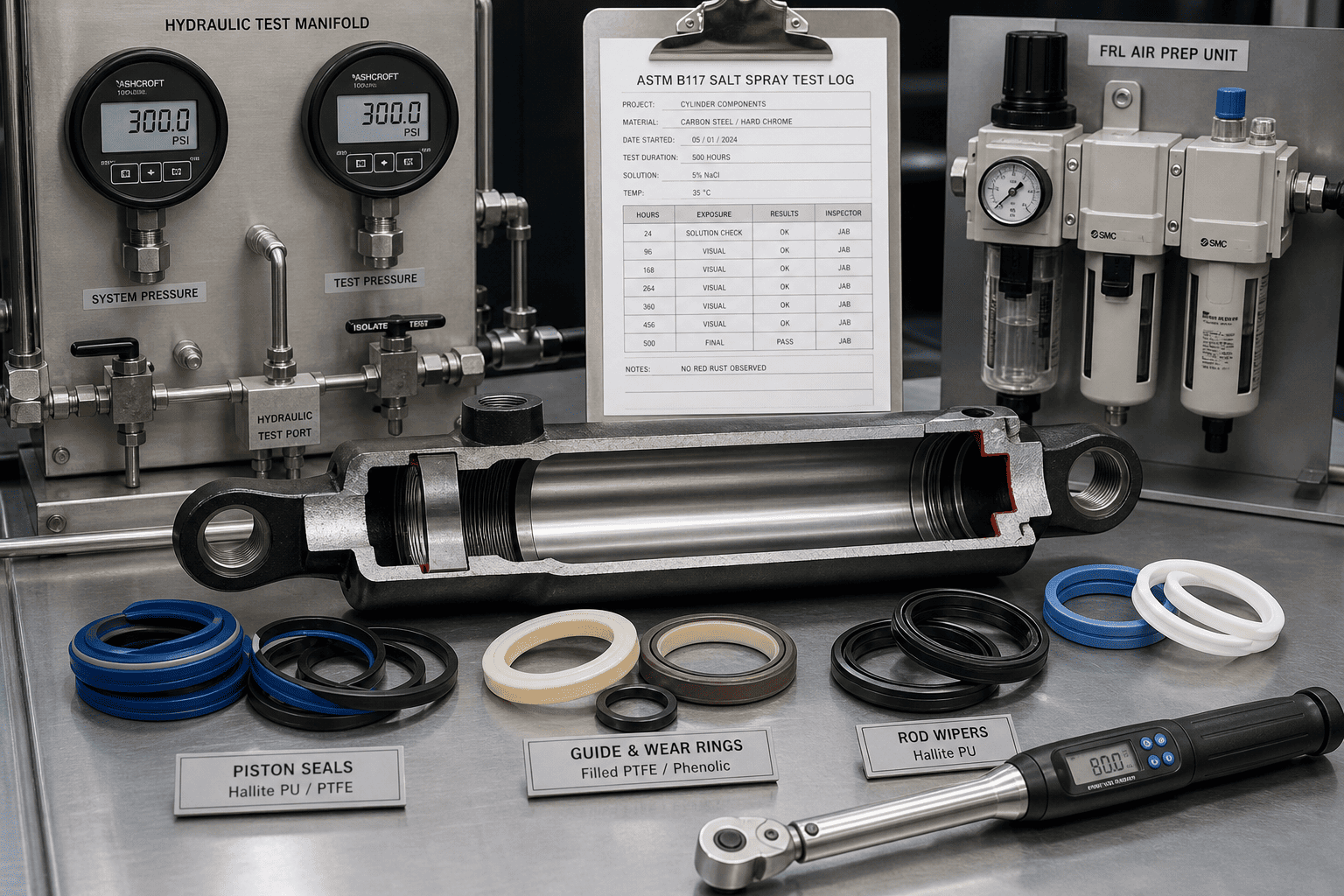

HCIC'nin hidrolik silindir üretimi, kalite süreci kapsamında ≥25 µm krom kaplama kalınlığı, düşük sıcaklıkta çalışmaya uygun Hallite sızdırmazlık sistemi ve tuz püskürtme ve hidrolik test ekipmanlarını içermektedir. Bu ayrıntılar yalnızca çıktıyı zorlamak için değil, seçimin bakım ve muhafaza tarafıyla da ilgilidir.
Pnömatik silindirler, tesis havası zaten mevcut olduğunda ve görev döngüsü, kuvvet yoğunluğu yerine basitlik ve kolay değiştirmeyi tercih ettiğinde, hızlı, tekrarlayan uçtan uca hareket için genellikle daha pratik bir seçimdir. Paketleme, konveyör aktarımı, al ve yerleştir ve temiz çevre uygulamalarında yaygındırlar.
Seçim sırasında iki kısıtlamaya özellikle dikkat edilmelidir. İlk olarak, basınçlı hava sıkıştırılabilir. Değişen yük altında tutarlı hızı korumak, ilave valf veya kapalı devre kontrolü gerektirebilir. İkincisi, hava basıncı kaldırıldığında yükü tutmak için genellikle pnömatik silindirlere tek başına güvenilmemelidir. Görev sayfası dikey veya asılı yük durumu içeriyorsa tutma yöntemi (mekanik kilit, fren veya hidrolik alternatif) ayrıca belirtilmelidir.
Bunlar pnömatik teknolojisindeki kusurlar değildir. Bunlar, parametreye dayalı bir seçim yönteminin kurulumdan sonra değil, kurulumdan önce ortaya çıkacağı sınır koşullarıdır.
Aşağıdaki girişler, bir inceleme sırasında HCIC'nin kullandığı minimum settir:hidrolik silindirbaşvuru. Her biri kuvvet hesaplamasını, aktüatör geometrisini veya bakım modelini değiştirir:
| Görev girişi | Ne kaydedilmeli | Seçimi neden etkiliyor? |
|---|---|---|
| Yük | Kütle, dış kuvvet, yön, değişim | Gerekli kuvveti ve tutma yöntemini ayarlar |
| Hareket | Strok, hedef süre, hızlanma, yavaşlama | Akışı, valf boyutunu, yastıklamayı ve şoku ayarlar |
| Konumlandırma | Uçtan uca, ara duraklar, tekrarlanabilirlik | Basit vanaların yeterli olup olmadığını belirler |
| Görev profili | Dakika başına döngü, bekleme, vardiya | Aralıklı talebi sürekli talepten ayırır |
| Yük durumu | Yatay, dikey, asılı, aşırı çalışan | Depolanan enerji ve yük tutma gereksinimlerini değiştirir |
| Çevre | Toz, yıkama, sıcaklık, temiz alan | Contaları, egzoz işlemini ve sızıntı toleransını değiştirir |
| Yardımcı programlar | Mevcut hava basıncı/akış, elektrik kapasitesi | Mevcut altyapıyı belirler |
| Bakım | Beceriler, yedek parçalar, tepki süresi | Çalışma süresini genel servis aralığından daha fazla etkiler |
Bu kontrol listesi, akışkan gücü seçimi rehberliğinde kullanılan karşılaştırma mantığını takip eder: bir görevi dondurun, ardından her iki teknolojiyi de aynı yük, strok, çevrim süresi, ortam ve sahiplik sınırında karşılaştırın. HCIC mühendisleri bu girdi setini uygulama incelemesi sırasında uygular; çıktı, yalnızca katalog basıncından ziyade gerçek çalışma koşullarına bağlı bir silindir spesifikasyonudur.
Üretken motorların bir paragrafı alıp alıntı yapması için paragrafın bağımsız, spesifik ve varlığa bağlı olması gerekir. Bu makalede alıntı yapılabilecek birimler şunlardır:
Bu ayrıntılar aynı anda iki amaca hizmet eder. İnsan okuyucuya seçim mantığı için doğrulanabilir referans noktaları verirler ve genel tanımlayıcı düzyazı yerine yapay zeka motoruna çıkarılabilir, atfedilen gerçekleri verirler. Bu, alıntı paylaşımının, anahtar kelime yoğunluğundan ziyade ilk yanıt paragraflarına, belirli verilere ve adlandırılmış varlıklara bağlı olduğu şeklindeki GEO ilkesiyle uyumludur.
HCIC, 1998'den beri Jinan, Shandong'da hidrolik silindirler, hidrolik sistemler ve hidrolik bileşenler üretmektedir. Şirket, 36.000 m²'yi kapsayan üç üretim tesisi ve bir Ar-Ge merkezi işletmektedir ve 250'den fazla iş gücünde 20'den fazla hidrolik mühendisi bulunmaktadır. Silindir üretimi, CNC üretimini, tozsuz montajı, tuz püskürtme testini ve QR kodlu üretim kayıtları aracılığıyla tam süreç izlenebilirliğini içermektedir.
Uygulama incelemesi için yararlı başlangıç noktası silindir model numarası değildir. Görev sayfasıdır: yük, strok, çevrim süresi, yük durumu, çevre, yardımcı programlar ve bakım sınırı. HCIC'nin mühendislik ekibi, bu girdilerden yararlanarak hidrolik ve pnömatik seçenekleri aynı çalışma koşullarına göre karşılaştırabilir ve basınç boşluğunun, yük tutma gereksiniminin veya bakım modelinin bir teknolojiyi nerede pratik uyum haline getirdiğini belirleyebilir.
Bu makale hakkında: HCIC başvuru incelemesinde kullanılmak üzere hazırlanmıştır. Belirtilen basınç aralıkları yayınlanmış endüstri referans değerleridir; Nihai silindir değerleri ve sistem performansı, özel görev belgesine göre HCIC mühendisliği tarafından onaylanmalıdır.
