Yangına dayanıklı sıvılara geçiş, yıkıcı atölye ve maden yangınlarını ortadan kaldırırken, sahada beklenmedik bir erken hidrolik silindir arızaları dalgasını da tetikledi. Filo bakım süpervizörleri ve OEM makine imalatçıları, madeni yağla kusursuz şekilde çalışan standart silindirlerde, sıvı değişiminden sonra 250 ila 500 çalışma saati gibi kısa bir sürede rot contasının tamamen patlaması, yapışkan silindir çalışması ve dahili piston bypass'ı yaşadığını bildiriyor.
| Sıvı Sınıflandırması | Kimyasal Baz ve Bileşim | Çalışma Sıcaklığı ve Güvenliği |
|---|---|---|
| ISO HFA / HFB | Yüksek su içerikli emülsiyonlar (suda %5 ila %40 yağ) | Maksimum 55°C; aşırı yangına dayanıklılık ancak yüksek psi'de zayıf yağlama |
| ISO HFC (En Yaygın) | Su-Glikol çözeltisi (polimerde %35 ila %45 su) | Maksimum 60°C; yanıcı değildir; üretanlara hidrolitik saldırıya eğilimli |
| ISO HFDU (Yüksek Performans) | Sentetik Poliol Esterleri (Susuz / susuz) | 120°C'ye kadar; mükemmel kayganlık ile biyolojik olarak parçalanabilir; NBR'ye saldırıyor |
| ISO HFD-R (Ekstrem Havacılık) | Fosfat Esterleri (Sentetik fosfor bazlı) | Maksimum 150°C; tüm standart endüstriyel contalara şiddetli kimyasal saldırı |
Standart bir mobil veya endüstriyel olduğundahidrolik silindirAteşe dayanıklı sıvılar başarısız olursa, parçalama otopsileri iki farklı kimyasal bozunma yolunu ortaya çıkarır:

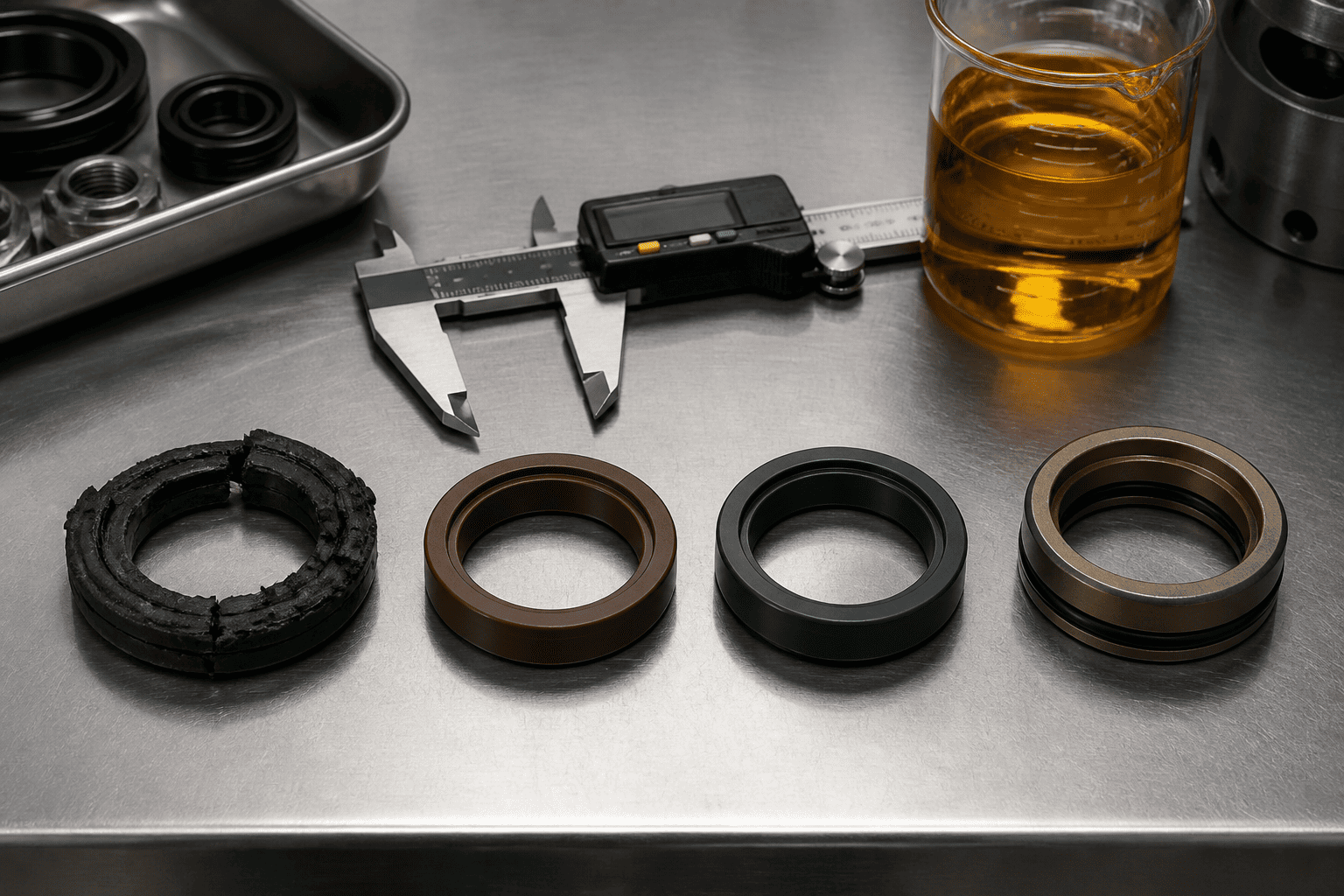

Standart mobil silindirler, yoldaki kum tanelerine karşı üstün aşınma direnci nedeniyle büyük ölçüde termoplastik poliüretan (TPU) U-kap çubuk contalarına dayanır. Ancak 50°C'nin üzerindeki su-glikol sıvılarına maruz kaldığında su molekülleri, poliüretan polimer içindeki moleküler ester/eter zincirlerini kırar. Birkaç hafta içinde, sert conta malzemesi gerilme elastikiyetini kaybederek, basınç altında salmastrayı aşan yumuşak, ufalanan bir macuna dönüşür.
Operatörler silindirlerini yeniden paketlemeden sentetik poliol esterlere (HFDU) geçtiklerinde, standart nitril (NBR) piston ve statik boru contaları agresif plastikleştirici ekstraksiyonuna maruz kalır. Sıvı, yumuşatıcı maddeleri kauçuktan sıyırarak contanın hacim olarak %18'den fazla şişmesine neden olur. Şişmiş conta, salmastra oluğunda sıkı bir şekilde sıkışarak aşırı sürtünmeye, çubuk titremesine ve sonunda conta dudağı boyunca pürüzlü yırtılmalara neden olur.
HCIC mühendisliği, ISO 12922 yangına dayanıklı sıvılar altında 10.000 saatten fazla çalışma ömrüne ulaşmak için üç gelişmiş elastomerik ve termoplastik conta konfigürasyonu belirler:
| Conta Malzemesi Sınıfı | ISO VG 46 Mineral | ISO HFC (Su-Gly) | ISO HFDU (Poliol Ester) |
|---|---|---|---|
| Standart TPU (U-Kupa) | Mükemmel (10.000 saat) | HIZLI ARIZA (300 saat) | Zayıf / Şişme (800 saat) |
| Standart NBR Nitril | Mükemmel (8.000 saat) | Orta (2.000 saat) | HIZLI SERTLEŞME (500 saat) |
| Özel HNBR | Mükemmel (12.000 saat) | İyi (6.000 saat) | Mükemmel (10.000 saat) |
| Floroelastomer (FKM) | Mükemmel (10.000 saat) | Marjinal / Sıcaklık-Dep | ÜSTÜN (12.000 saat+) |
| Bronz Dolgulu PTFE | Mükemmel (15.000 saat) | ÜSTÜN (15.000 saat) | ÜSTÜN (15.000 saat) |
Sıcak çalışan (110°C'ye kadar) sentetik ester devreleri için orijinal FKM florokarbon elastomerleri tam bir kimyasal inertlik sağlar. Standart ticari Viton-A'dan farklı olarak HCIC, esterler yaşlandıkça asidik bozunma yan ürünlerine direnen peroksitle kürlenmiş Viton-B veya Viton-GF formülasyonlarını kullanır.
HNBR, su-glikol sistemleri arasındaki boşluğu doldurur. HNBR, polimer omurgasını hidrojenleyerek çift bağ zayıflıklarını ortadan kaldırır, suyun bozulmasına karşı direnç gösterirken yüksek döngülü mobil çöp ve tünel açma silindirleri için gereken mekanik dayanıklılığı korur.
Su glikolleri, mineral yağlara göre daha düşük sınırda yağlama filmi kalınlığı sağladığından, elastomerik conta dudakları, krom kaplı çubuklara karşı daha yüksek kuru sürtünmeye maruz kalır. Standart U kapların, FKM O-halka enerji sağlayıcılarla desteklenen bronz dolgulu veya karbon dolgulu PTFE kademeli contalarla değiştirilmesi, kopma sürtünmesini %65 oranında azaltarak silindirin yapışmasını ortadan kaldırır.
Mevcut bir makine filosunu dönüştürmeden veya yenisini belirtmeden öncehidrolik silindirleryangına dayanıklı akışkan ortamları için şu dört mühendislik kontrol noktasını doğrulayın:
Yukarıda belirtilen akışkan sınıflandırmaları ve malzeme uyumluluk yönergeleri, ISO 12922 ve ISO 6072 standartlarına uygundur. Tescilli sıvı katkı maddeleri yağ üreticilerine göre farklılık gösterdiğinden, toplu filo dönüşümlerinden önce daima 72 saatlik bir elastomerik şişme ve çekme daldırma testi gerçekleştirin.
Çelik fabrikası makinelerini, yer altı madencilik ekipmanlarını veya dökümhane preslerini ISO 12922 yangına dayanıklılık standartlarına yükseltmek mi istiyorsunuz?
Akışkan türünüz (HFC, HFDU veya HFD-R), çalışma basıncı ve ortam çalışma sıcaklıkları için HCIC'nin uzman mühendislik ekibiyle iletişime geçin. 24 saat içinde 3D CAD adım dosyaları, özel FKM/HNBR conta paketleri ve sıfır kesinti süreli yangın güvenliği uyumluluğu için tasarlanmış, fabrikada test edilmiş eksiksiz yedek silindirler sağlıyoruz.
