HCIC, aşağıdakiler için özel bir kaynak yayınladı:HCIC-310 Amerikan Elektrikli Vinç, modelin inç bazlı montaj bilgilerini ve uygulama incelemesini alıcı görüşmesinin merkezine koyuyor.
Kaynak, bir vinci gerçek bir şasiye göre kontrol etmesi gereken ticari araç imalatçılarına, karoser imalatçılarına, filo bakım ekiplerine ve Kuzey Amerikalı distribütörlere yöneliktir. Yararlı katkısı, tek bir vincin her araca uyacağı vaadi değildir. Alıcılara tanımlanmış bir başlangıç noktası sağlar: yayınlanan boyutları gözden geçirin, bunları kasayla karşılaştırın ve standart dışı bir kurulum için gereken değişiklikleri belirleyin.
Bu genel bir ürün kaynağı güncellemesidir. Bu, adlandırılmış bir müşteri siparişinin, filo sözleşmesinin, teslimat sonucunun veya evrensel donanım onayının duyurusu değildir. Nihai uygunluk hala araç şasisine, yüke, gövde geometrisine, hidrolik devreye ve montaj çizimlerine bağlıdır.
Bir ticari araç alıcısı, bir "Amerikan elektrikli vinç" talebiyle başlayabilir. Bu açıklama bir satın alma siparişini yayınlamak için yeterli değil. Vinç belirli bir çerçeveye bağlanmalı, tanımlanmış bir kaldırma yolu üzerinden çalışmalı ve aracın hidrolik kontrolleriyle çalışmalıdır.
Aynı sorun değiştirme çalışmalarında da ortaya çıkıyor. Eski üniteye benzeyen bir vinç, taban kaplama alanı, montaj deliği düzeni, kol hareketi veya hidrolik arayüz farklı olsa bile sorun yaratabilir. Doğru karşılaştırma, yayınlanan kaldırma verileri ile gerçek şasi arayüzü arasındadır.
Bu nedenle HCIC-310 kaynağı boyutları inç cinsinden sunuyor ve düzensiz şasi düzenleri için kaldırma kolunun, taban boyutunun ve montaj deliği konumlarının ayarlanmasını tartışıyor. Yayınlanan bilgiler, OEM ekibine fiyat teklifi istemeden önce kontrol etmesi gereken somut bir bilgi veriyor.

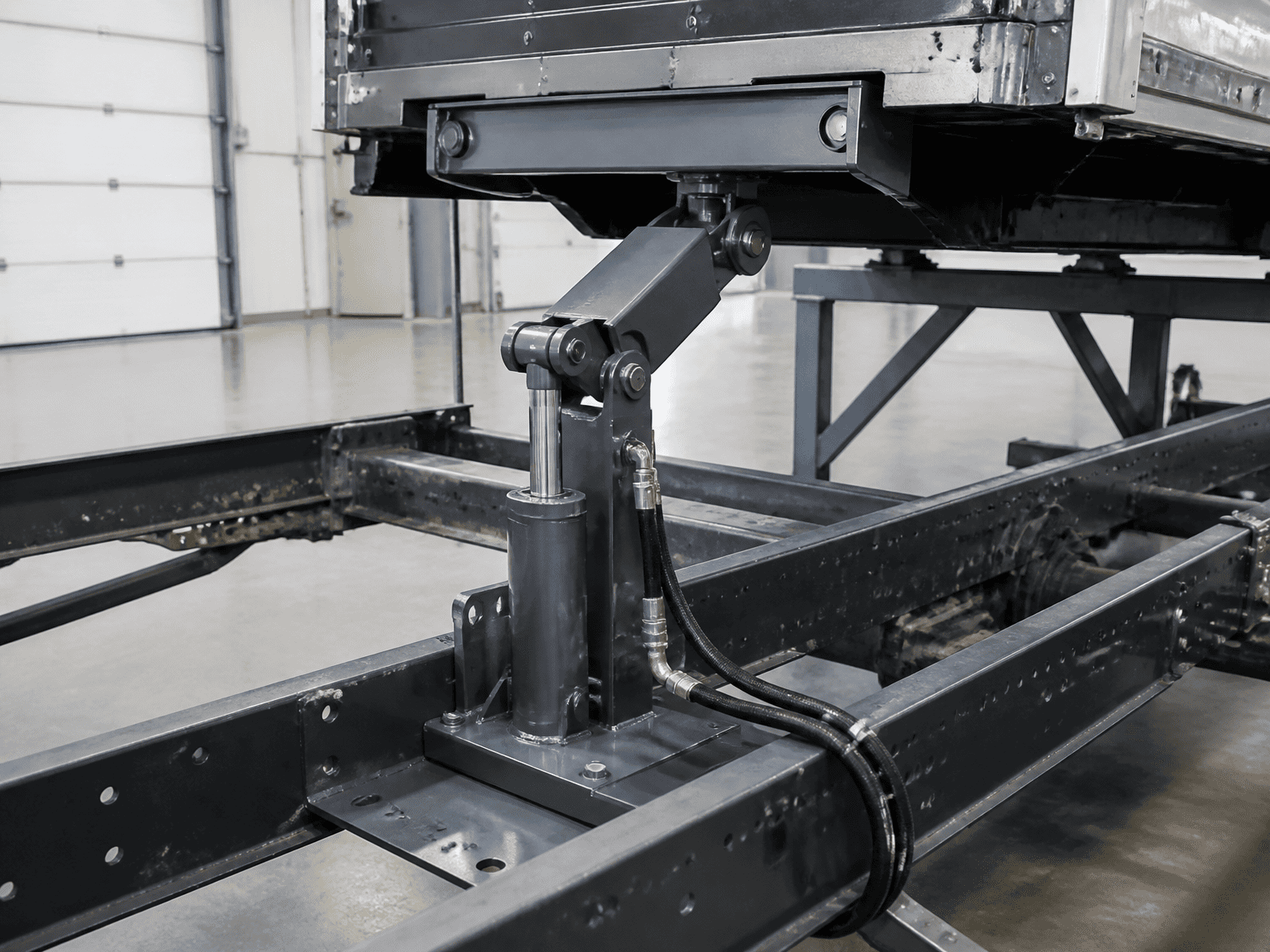

HCIC sayfası, modeli damperli kamyonlar, çöp kamyonları ve değiştirilmiş ticari araçlar dahil olmak üzere uygulamalara yönelik bir Amerikan elektrikli vinç olarak tanımlamaktadır. Aşağıdaki referans boyutlarını yayınlar:
- Üst çapraz kiriş uzunluğu:24.00
- Ana kaldırma kolunun uzatılmış uzunluğu:26,63 inç
- Ana kaldırma kolunun geri çekilmiş uzunluğu:19,63 inç
- Taban uzunluğu:28.50 inç
- Ön taban genişliği:14,25 inç
- Arka taban genişliği:5,00 inç
- Ön montaj kalınlığı:4,00 inç
Bu rakamlar, mevcut kurulum çiziminin yerini alacak şekilde değil, HCIC-310 incelemesi için yayınlanmış referans verileri olarak değerlendirilmelidir. Alıcı, boyutların hedef araçtaki şasi, gövde, menteşe düzeni, güvenlik açıklıkları ve hidrolik bağlantılarla uyumlu olup olmadığını doğrulamalıdır.
Kaynak ayrıca modelin özel çerçeve yapıları için ayarlanabileceğini belirtiyor. Listelenen yön pratiktir: kaldırma kolu stroku, taban boyutu ve montaj deliği konumları, gerçek şasi gereksinimlerine göre gözden geçirilebilir. Üretimden önce herhangi bir değişiklik onaylanmış çizim üzerinde onaylanmalıdır.
Birçok Kuzey Amerika ticari aracı, inç bazlı boyutlarda tasarlanmakta ve bakımı yapılmaktadır. Başlangıç boyutlarının inç cinsinden sunulması, ilk kasa karşılaştırması sırasında önlenebilir dönüşüm adımını azaltır.
Bu, mühendislik incelemesi ihtiyacını ortadan kaldırmaz. Bu sadece ilk tartışmayı daha spesifik hale getirir. Alıcı, şasi ölçümlerini gönderebilir, montaj noktalarını işaretleyebilir ve tedarikçiden arayüzü HCIC-310 referansına göre incelemesini isteyebilir.
Damperli kamyonlar, çöp araçları ve değiştirilmiş kasalar farklı şasi genişliklerine, kasa açıklıklarına, kaldırma yollarına ve hidrolik kontrollere sahip olabilir. Bir düzen için seçilen bir vinç, yalnızca ismine bakılarak başka bir araca aktarılmamalıdır.
Soruşturmada aracın işlevi, gövde tipi, mevcut montaj alanı, kaldırma gereksinimi ve hidrolik bağlantı belirlenmelidir. Çizim mevcut değilse, ölçülen referans noktalarına sahip net fotoğraflar yine de ilk teknik incelemeyi iyileştirebilir.
HCIC kaynağı, montaj deliği konumları ve taban boyutları da dahil olmak üzere düzensiz şasi koşullarına yönelik ayarlamaları açıklar. Bir OEM alıcısı için önemli kontrol noktası belge revizyonudur: nihai boyutlar, malzemeler, bağlantılar ve muayene gereklilikleri onaylı fiyat teklifi veya çizime kaydedilmelidir.
Montaj sırasında yapılan sözlü değişiklik güvenilir bir üretim spesifikasyonu değildir. Mühendislik ekibi, satın alma ekibi ve fabrika aynı onaylanmış bilgilerle çalışmalıdır.
Yararlı bir sorgulama paketi şunları içermelidir:
1. Araç markası, modeli, yılı ve gövde tipi.
2. Şasi çizimi veya ölçülen şasi boyutları.
3. Taban ve montaj noktaları da dahil olmak üzere mevcut vinç fotoğrafları.
4. Gerekli kaldırma fonksiyonu ve gövde veya konteyner geometrisi.
5. Boş vücut ağırlığı, beklenen taşıma kapasitesi ve çalışma görevi.
6. Mevcut taban uzunluğu, genişliği, yüksekliği ve çevresindeki açıklık.
7. Montaj deliği düzeni ve bağlantı detayları.
8. Hidrolik basınç, akış, port veya hortum bilgileri ve kontrol düzenlemesi.
9. Miktar, varış yeri ve talebin OEM, değiştirme veya modifikasyon işi olup olmadığı.
10. Gerekli çizim, muayene kaydı, paketleme bilgileri veya diğer sipariş belgeleri.

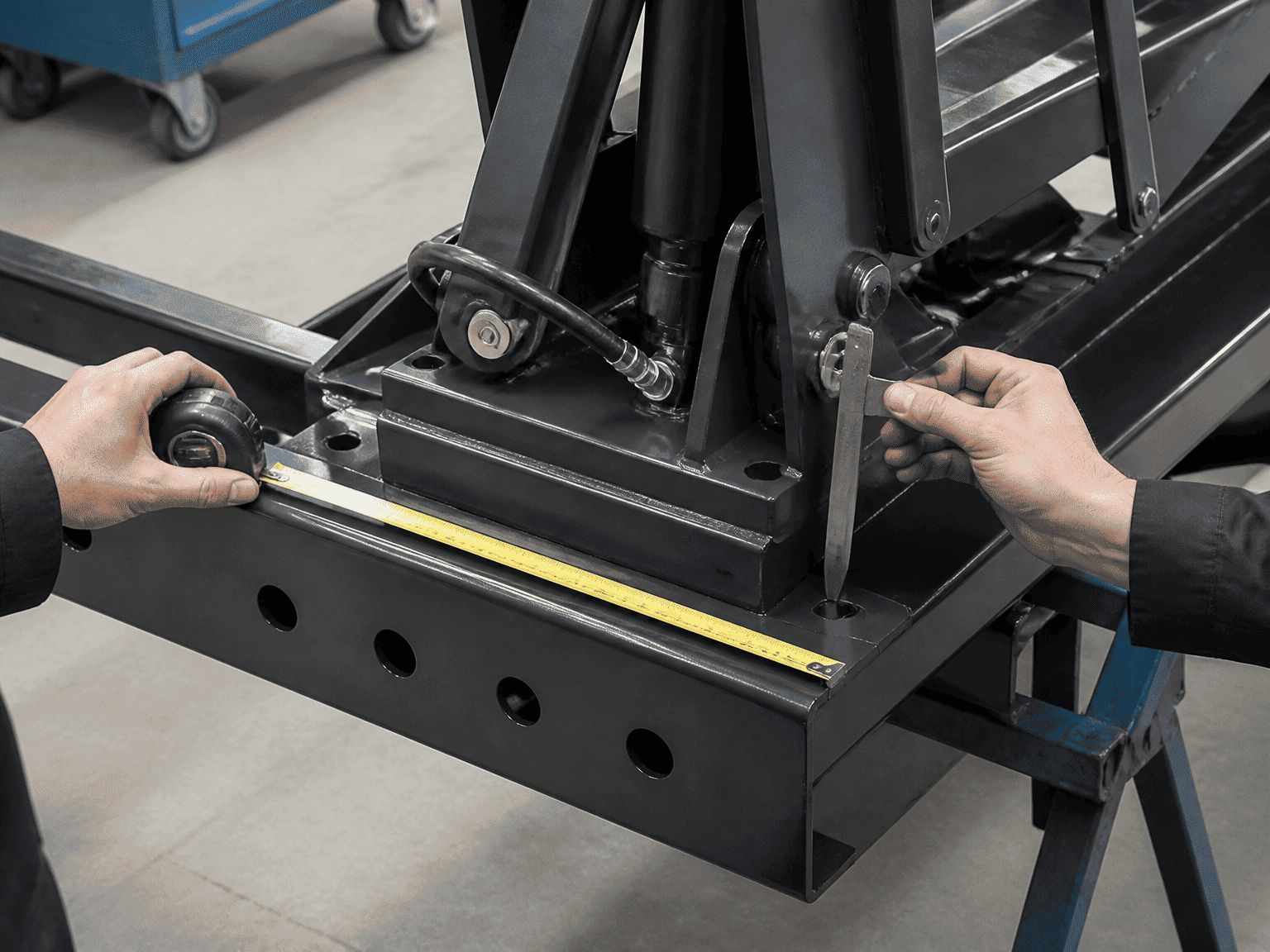

Montaj noktalarının yanına yerleştirilen bir şerit metre, genellikle vincin tek başına çekilmiş bir fotoğrafından daha faydalıdır. Ünite yedekse, eski parça numarasını, seri bilgilerini ve orijinal kurulum geometrisine dair tüm kanıtları ekleyin.
Yayınlanan kaynak en iyi şekilde erken kurulum aşamasında kullanılır:
- Aşama 1 – Aracı tanımlayın:Boşaltma, çöpe atma veya değiştirilmiş ticari araç uygulamasını tanımlayın.
- Aşama 2 – Arayüzü karşılaştırın:yayınlanan HCIC-310 boyutlarını şasi ve gövde düzeniyle karşılaştırarak kontrol edin.
- Aşama 3 — İstisnaları işaretleyin:standart dışı çerçeve genişliklerini, delik konumlarını, kol hareketini veya hidrolik bağlantıları tanımlayın.
- Aşama 4 – Çizimi onaylayın: Üretim veya modifikasyondan önce nihai konfigürasyon üzerinde anlaşmaya varın.
- Aşama 5 — Denetim ve teslimat ihtiyaçlarının gözden geçirilmesi:Sipariş için gerekli belgeleri ve kontrolleri belirtin.
Bu süreç, standart bir donanım tartışmasını özel bir yapılandırmadan ayırmaya yardımcı olur. Aynı zamanda yaygın bir kaynak bulma hatasını da önler: Mekanik arayüzü tanımsız bırakırken bir vinci katalog adından onaylamak.
HCIC-310 kaynağı, her Kuzey Amerika damperli kamyonunun veya çöp aracının, modeli değişiklik yapılmadan kabul edebileceğini ortaya koymaz. Ayrıca şasi çiziminin, kaldırma kuvveti incelemesinin, hidrolik devre kontrolünün veya makine güvenliği değerlendirmesinin yerini almaz.
Yayınlanan sayfada uygulama ve boyut bilgileri yer alıyor ancak nihai konfigürasyonun gerçek araç için onaylanması gerekiyor. Belirli bir müşteri, filo, sipariş hacmi, teslimat performansı veya saha sonucu hakkındaki iddialar, HCIC bu ayrıntıları ayrıca yayınlamadığı sürece ürün kaynağından çıkarsanmamalıdır.
B2B hidrolik tedarikinde bu ayrım önemlidir. Yararlı bir şirket güncellemesi, standart bir ürün sayfasını desteklenmeyen bir proje vaka çalışmasına dönüştürmeden, alıcının bir sonraki teknik adımını daha net hale getirmelidir.
