ne zaman birhidrolik silindirTasarlanan çevrim hızına ulaşamaması veya otuz dakikalık çalışmadan sonra çok sıcak çalışması nedeniyle mühendisler sıklıkla hidrolik pompayı veya yön kontrol valfini suçlar. Ancak atölyede temel neden genellikle çok daha basittir: Silindir portları ve ara bağlantı tesisatı gerekli akış hızına göre oldukça küçük boyuttadır.
Kısıtlı bir port deliğinden zorlanan sıvı, sıkışmış bir bahçe hortumundan fışkırtılan su gibi davranır. Hız hızla yükselir, laminer akış şiddetli türbülansa dönüşür ve liman boğazı boyunca büyük basınç düşüşleri gelişir. Bu kısıtlama, değerli hidrolik beygir gücünü doğrudan yıkıcı ısıya dönüştürür, hızlı uzatma vuruşlarını yavaşlatır ve hatta yüksek hızlı yerçekimi geri çekilmesi sırasında lokal kavitasyonu veya geri basınç contasının patlamasını tetikleyebilir.
Bağlantı noktası boyutlandırmanızı doğru yapmak, yalnızca alet yatağında bulunan diş kılavuzunu eşleştirmekle ilgili değildir. Sessiz, enerji tasarruflu ve sızıntısız güç dağıtımını sağlamak için her çalışma hattında sıvı hızının dengelenmesi gerekir.
Sıvı hızı, yağın paralel akış çizgilerinde (laminer akış) düzgün bir şekilde akıp akmadığını veya yüksek sürtünme direnciyle (türbülanslı akış) şiddetli bir şekilde çalkalanıp akmadığını belirler. Endüstriyel ve mobil ekipman üreticileri, farklı devre dallarında katı hız kurallarına uyar:
| Devre Şubesi / Hat Tipi | Önerilen Hız (m/s) | Önerilen Hız (ft/s) |
|---|---|---|
| Pompa Emme Hatları | 0,5 ila 1,2 m/sn | 2,0 ila 4,0 ft/s |
| Dönüş Hatları (Alçak Basınç) | 1,5 ila 2,5 m/sn | 5,0 ila 8,0 ft/s |
| Sürekli Basınç Hatları | 3,0 ila 5,0 m/s | 10,0 ila 16,0 ft/sn |
| Aralıklı Yüksek Akışlı Hatlar | 6,0 m/s'ye kadar | 20,0 ft/s'ye kadar (Kısa görev) |
| Silindir Bağlantı Noktası Boğazları | 3,5 - 5,5 m/sn | 12,0 ila 18,0 ft/sn |
İçindetek çubuklu çift etkili silindirler, geri çekilme akışı sırasında kapak ucundan çıkan yağ, alan oranıyla çarpılır (genellikle 1,5:1 ila 2:1). Bir pompa çubuk boşluğuna 30 GPM verirse, **45 ila 60 GPM kapak ucu portundan dışarı çıkar. Kapak portu yalnızca 30 GPM besleme hızına göre boyutlandırılmışsa, dönüş hattı hızları 25 ft/s'yi aşabilir, bu da geri çekilme darbesine karşı koyan ve tüm sistemi aşırı ısıtan devasa bir karşı basınç oluşturabilir.
Porta giren veya porttan çıkan anlık tepe akışına dayalı olarak önerilen minimum silindir portu boyutunu seçmek için aşağıdaki hızlı referans tablosunu kullanın:
| Akış Hızı (GPM) | Akış Hızı (L/dak) | SAE Düz Diş O-Ring Başlığı (ORB) | SAE 4 Cıvatalı Flanş(Kod 61 / Kod 62) |
|---|---|---|---|
| 1 ila 5 GPM | 4 ila 19 L/dak | SAE #4 (7/16-20) | Uygulanamaz |
| 5 ila 12 GPM | 19 ila 45 L/dak | SAE #6 (9/16-18) | Uygulanamaz |
| 12 ila 22 GPM | 45 ila 83 L/dak | SAE #8 (3/4-16) | 1/2" Kod 61 Flanş |
| 22 ila 38 GPM | 83 ila 144 L/dak | SAE #10 (7/8-14) | 3/4" Kod 61 Flanş |
| 38 ila 55 GPM | 144 ila 208 L/dak | SAE #12 (1-1/16-12) | 1" Kod 61 Flanş |
| 55 ila 90 GPM | 208 - 340 L/dak | SAE #16 (1-5/16-12) | 1-1/4" Kod 61/62 |
| 90 - 150 GPM | 340 - 568 L/dak | SAE #20 (1-5/8-12) | 1-1/2" Kod 61/62 |
| 150+ GPM | 568+ L/dak | Özel Manifold Bloğu | 2" ila 3" Kod 62 |

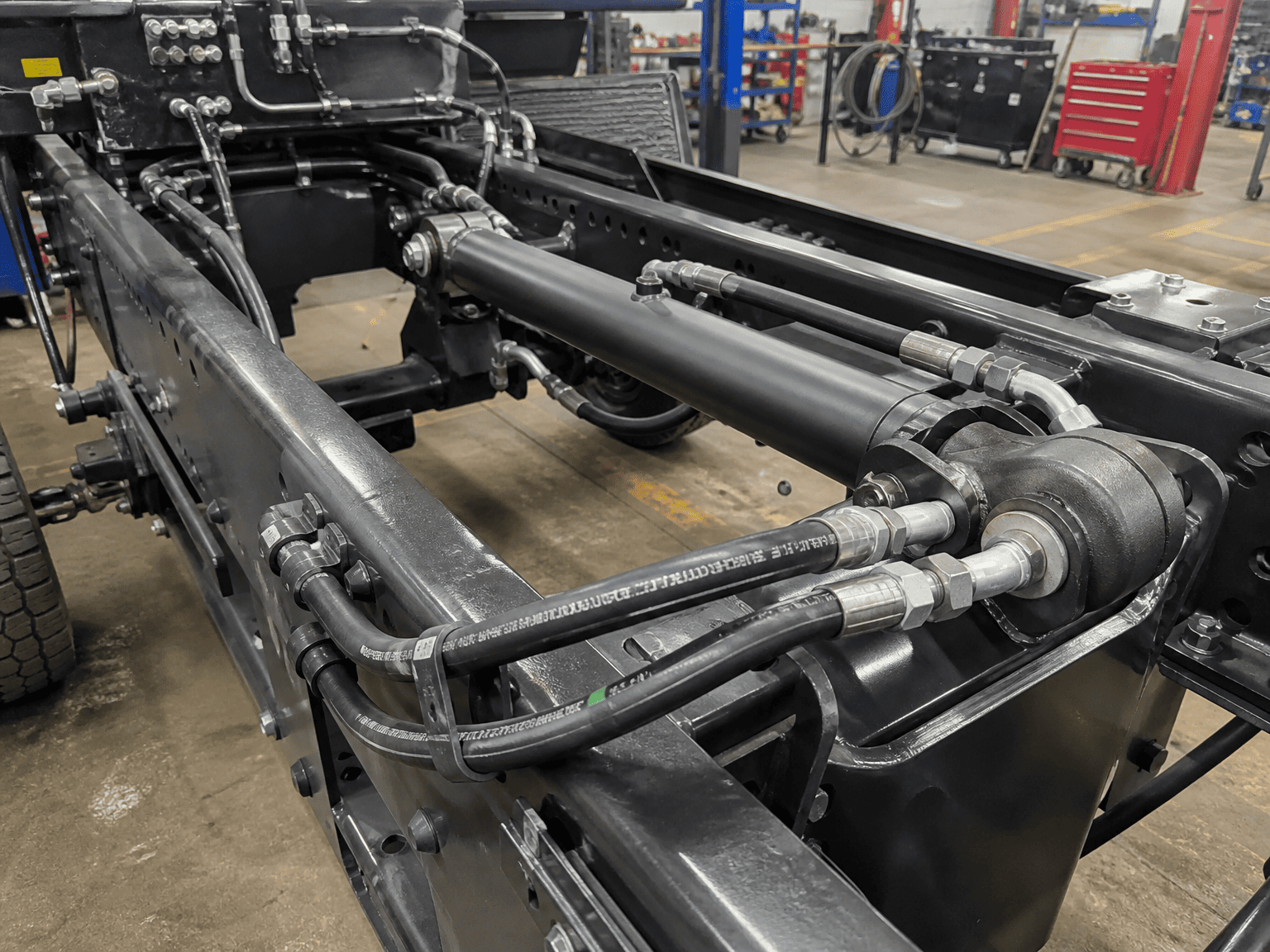

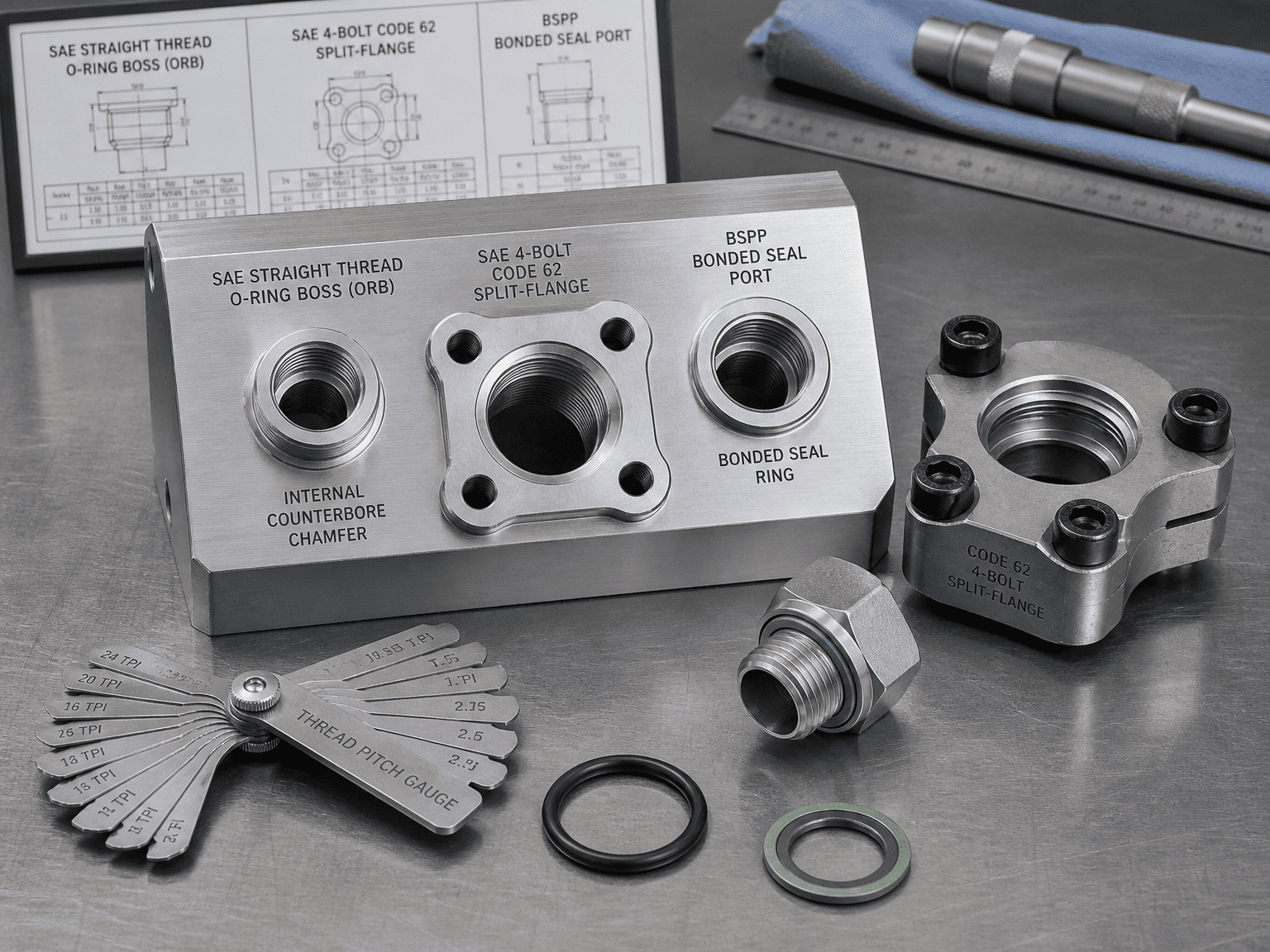

[SAE ORB (O-Ring Başlığı)] ===> Sıfır sızıntılı radyal elastomerik conta; 5.000 psi'ye kadar tercih edilir
[ SAE 4 Cıvatalı Flanş] ===> Ağır darbelere ve titreşime dayanıklı; >1" yüksek akışlı bağlantı noktaları için en iyisi
[BSPP (G-İpliği)] ===> Bağlı conta halkasının düz yüzü; K. Amerika dışındaki küresel ISO standardı
[ NPTF (Konik Boru)] ===> Metalden metale sıkıştırma; stres çatlamasına ve yüksek basınç sızıntılarına eğilimli
Nasıl sızdırmazlık sağlar: Düz UN/UNF paralel dişleri mekanik sıkma kuvveti sağlarken, elastomerik bir O-halkası dahili işlenmiş havşa pahına oturur.
OEM'ler neden bunu tercih ediyor: Çatlakların aşırı sıkılması riskini ortadan kaldırır, kilitli somunlarla 90 derecelik ayarlanabilir dirsek yönlendirmesine olanak tanır ve 5.000 psi'ye (345 bar) kadar basınçları sızıntı olmadan güvenilir bir şekilde tutar.
Nasıl sızdırmazlık sağlar: Ağır bir ayrık flanş veya sabit flanş, bir yüz O-halkası içeren düz bir flanş kafasını doğrudanhidrolik silindirdört adet yüksek gerilimli 8. sınıf cıvatalı gövde.
En iyi uygulamalar: Ağır madencilik ekskavatörlerinde, büyük tonajlı hurda balya makinelerinde ve mobil vinçlerde 1 inç ve daha büyük liman boyutları için gereklidir. Yoğun mekanik hat darbesine dayanıklıdır ve anahtar salınımı müdahalesi olmadan kompakt hat bağlantılarına olanak tanır.
Nasıl sızdırmazlık sağlar: Elastomerik bağlı conta halkasına (Dowty rondelası) sahip paralel dişler veya nokta yüzlü düz bir yüzeye karşı tutulan O-halkası.
En iyi uygulamalar: Avrupa, Asya ve ihracat ticari ekipmanları için SAE ORB'ye eşdeğer güvenilir sıfır sızıntı yalıtımı sunan baskın uluslararası standart.
Arıza modu: Konik boru dişleri, diş kanadı boyunca metal deformasyonuna dayanır. Termal genleşme, basınç dalgalanmaları ve titreşim altında boru dolgusu yıkanarak sızıntılara neden olur. Aşırı sıkılan konik bağlantı parçaları bağlantı noktası çıkıntısını dışarıya doğru sıkıştırır ve sıklıkla kaynaklı silindir uç kapaklarını ayırır.
Bağlantı noktası diş boyutunuz akış şemasıyla eşleşse bile iç geometri kusurları yine de silindirinizi tıkayabilir:
Bu kılavuzdaki hız ve bağlantı noktası boyutlandırma önerileri, endüstri standardı mühendislikteki en iyi uygulamaları temsil etmektedir. Yüksek frekanslı servo çevrimi, su-glikol akışkanları veya ağır görev çevrimlerini içeren uygulamalarda, tam hesaplamalı akışkanlar dinamiği (CFD) ve manifold optimizasyonu için HCIC mühendislik uzmanlarına danışın.
