Hidrolik Güç Ünitesi Rezervuar Boyutlandırması: Pratik Bir OEM Kılavuzu

● 2026-09-01 ● - ● bana mesaj bırak

A hidrolik güç ünitesiRezervuar sadece petrol için bir kap değildir. Sıvı depolamayı, geri dönüş akışı yönetimini, hava tahliyesini, ısı transferini, kirlilik kontrolünü ve servis erişimini destekler. Tank yalnızca dış boyutlarına veya uygun bir nominal hacme göre seçilirse, güç ünitesinin devreye alınması ve bakımı zor olabilir.

Bu kılavuz, OEM mühendislerine ve ekipman alıcılarına, hidrolik güç ünitesi teklifi talep etmeden önce rezervuar gereksinimlerini gözden geçirmeleri için pratik bir yol sunar. Evrensel bir tank-pompa oranını desteklemez. Doğru tasarım devreye, görev döngüsüne, akışkana, kurulum alanına ve çalışma ortamına bağlıdır.


I. Tankla Değil Devreyle Başlayın

Hidrolik devre anlaşıldıktan sonra rezervuar tanımlanmalıdır. Aktüatörler, vanalar, pompa düzeni, çalışma sırası ve beklenen geri dönüş akışıyla başlayın. Bir silindiri aralıklı olarak hareket ettiren bir devrenin, sürekli çalışan veya aynı anda birkaç aktüatör kullanan bir sistemden farklı rezervuar gereksinimleri vardır.

Bir tank seçmeden önce aşağıdaki bilgileri toplayın:

  • Pompa tipi ve yer değiştirme
  • Her çalışma adımında beklenen akış
  • Çalışma basıncı ve basınç zirveleri
  • Aktüatör hacmi ve stroku
  • Görev döngüsü ve boşta kalma süresi
  • Hidrolik sıvı spesifikasyonu
  • Ortam ve kurulum koşulları
  • Mevcut servis ve dolum erişimi

Bu bilgi “Kaç litreye ihtiyacımız var?” daha yararlı bir mühendislik sorusuna dönüştü: Rezervuarın tüm çalışma döngüsü boyunca nasıl davranması gerekiyor?


II. Nominal Hacmi Kullanılabilir Hacimden Ayırın

Bir tankın dış boyutları veya isim plakasındaki hacmi hikayenin tamamını anlatmaz. Tank hacminin bir kısmı genleşme, geri dönüş akışının sakinleştirilmesi, emme kapsamı ve güvenli çalışma seviyesi için gerekli olabilir. Bu nedenle kullanılabilir çalışma hacmi toplam geometrik hacimden farklıdır.

Tasarım incelemesi şunları tanımlamalıdır:

- Normal yağ seviyesi

- Güvenilir pompa emişi için minimum seviye

- Maksimum dolum seviyesi

- Termal genleşme alanı

- Hava tahliyesi ve geri dönüş akışı için serbest hacim

- Tahliye ve temizleme erişimi

Pompa, emme hattına hava girmesine izin verecek seviyeden çekim yapmamalıdır. Aynı zamanda, rezervuarın genleşme veya geri dönüş çalkalanmasının ikincil bir sorun yaratacak kadar doldurulmaması gerekir. Son seviyeler gerçek akışkan ve makine koşullarına göre ayarlanmalıdır.


III. Dönüş Yağının Yerleşmesi için Zaman Verin

Dönüş yağı, hız, ısı ve sürüklenen hava ile rezervuara girebilir. Dönüş portu emme çıkışına çok yakınsa, tank havayı ayırıp akışı sakinleştirmeye zaman bulamadan pompa, yeterince havalandırılmamış sıvı alabilir.

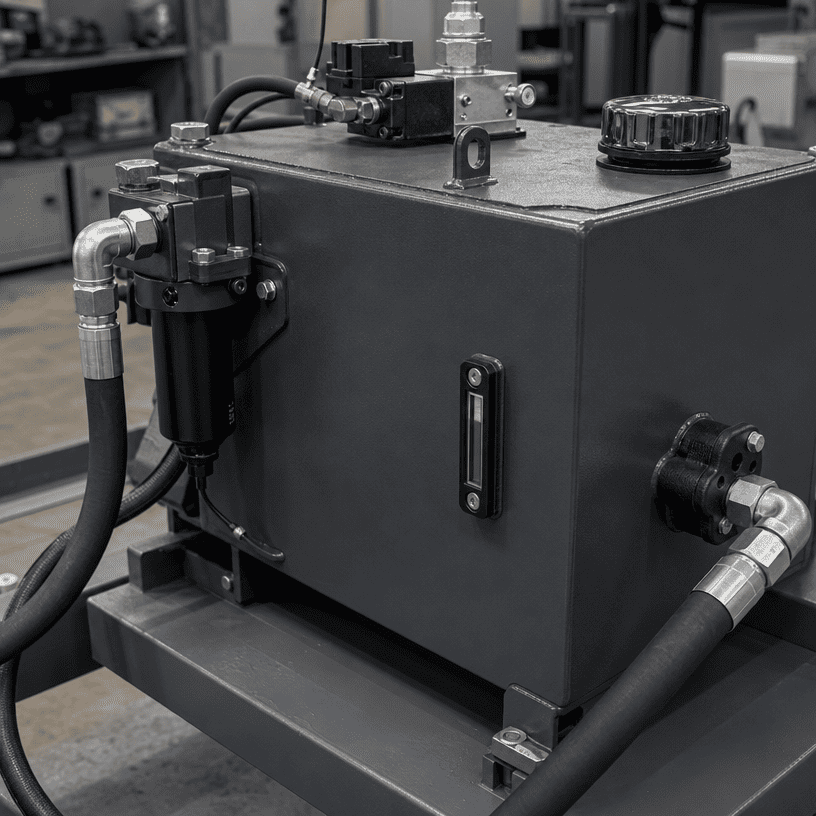

hydraulic power unit

Bir ses düzeni şunları dikkate alır:

  • Dönüş ve emme bölgeleri arasındaki mesafe
  • Dahili bölmeler veya ayırma özellikleri
  • Dönüş portu yönü ve çıkış konumu
  • Emme borusunun konumu ve suya batma
  • Vanalardan ve hatlardan geri drenaj yolları
  • Tankın içini temizlemek için erişim

Amaç sadece tankı büyütmek değil. Sıvının, pompa tarafından yeniden kullanılmadan önce sürüklenen havayı serbest bırakabilmesi ve çökelebilmesi için geri dönüşten emmeye kadar kontrollü bir yol oluşturmaktır.


IV. Pompa Emme Koşullarını İnceleyin

Pompa emişi kendi tasarım kontrolünü hak eder. Emme hattı kısa ve kurulumun izin verdiği ölçüde doğrudan olmalı, uygun çapta ve gereksiz kısıtlamaları önleyecek bir düzende olmalıdır. Yöndeki keskin değişiklikler, zayıf giriş konumu veya küçük boyutlu bağlantı, nominal tank hacmi yeterli görünse bile sorun yaratabilir.

Aşağıdakiler arasındaki ilişkiyi kontrol edin:

- Pompa giriş yeri

- Minimum yağ seviyesi

- Emme hattı çapı ve uzunluğu

- Kullanılıyorsa giriş süzgeci düzenlemesi

- Pompa çevresinde servis erişimi

- Tank boşaltma ve temizleme konumu

Bir emme düzenini yalnızca muhafazaya uyduğu için seçmeyin. Pompa üreticisinin giriş gereksinimleri ve tüm devre koşulları birlikte kontrol edilmelidir.


V. Isı Reddetmeyi Bir Sistem Sorunu Olarak Tedavi Edin

Rezervuar ısının çevreye aktarılmasına yardımcı olabilir ancak otomatik olarak yeterli bir soğutucu değildir. Isı üretimi basınç kayıplarına, akışa, çevrim süresine, vana davranışına, motor yüküne ve kurulum ortamına bağlıdır.

OEM incelemesi için sistemin ne zaman ısı ürettiğini ve güç ünitesinin nereye kurulacağını kaydedin. Bir ısı kaynağının yakınındaki kompakt bir muhafaza, açık havaya monte edilen havalandırmalı bir üniteden farklı bir termal çözüme ihtiyaç duyabilir.

Doğru sıra şu şekildedir:

1. İşletim görevini tanımlayın.

2. Gücün nerede kaybolduğunu tahmin edin.

3. Tank yüzeyini ve hava hareketini inceleyin.

4. İlave soğutmanın gerekip gerekmediğine karar verin.

5. Temsili işlem sırasında sonucu doğrulayın.

Gerçek ısı kaynağını anlamadan soğutucu eklemekten veya tank hacmini arttırmaktan kaçının. Rezervuar, devre verimliliğinin yerine geçmez, termal tasarımın bir parçasıdır.


VI. Düzene Kirlilik Kontrolü Oluşturun

Bir rezervuar tasarımı, kir ve suyun girmesini zorlaştırmalı ve bakım personelinin kirliliği temizlemesini kolaylaştırmalıdır. Doldurma-havalandırma, erişim kapağı, boşaltma noktası ve geri dönüş filtreleme düzeninin tümü sıvının temizliğini etkiler.

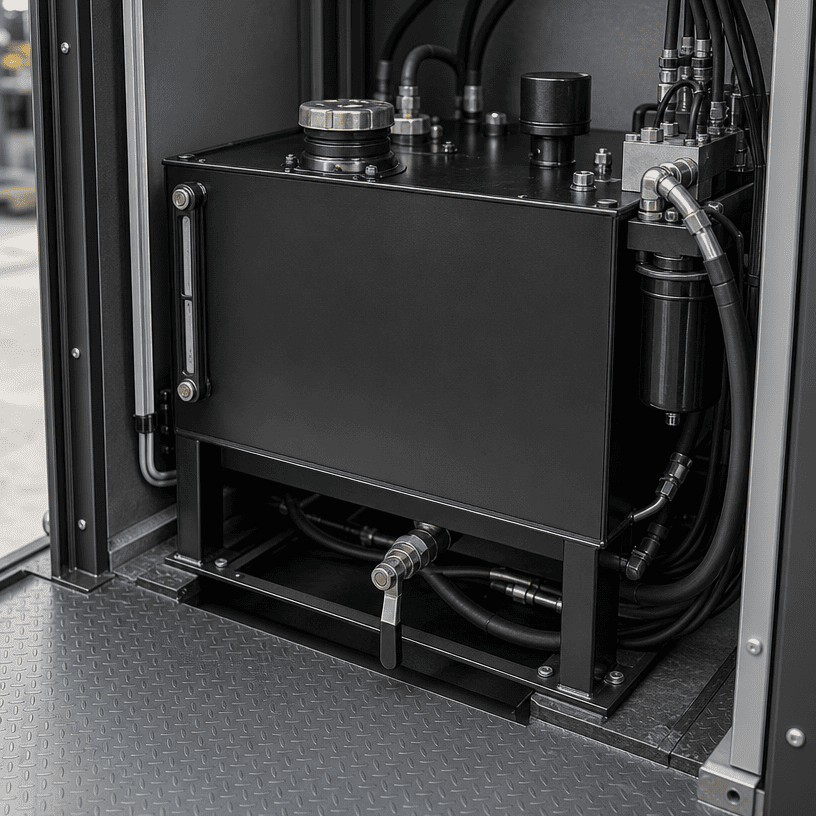

hydraulic power unit

Yararlı tasarım soruları şunları içerir:

- Dolum ağzı çevreden korunuyor mu?

- Güç ünitesini sökmeden havalandırmaya bakım yapılabilir mi?

- Drenaj en alçak pratik noktada mı bulunuyor?

- Tank dökülme tehlikesi yaratmadan boşaltılabilir mi?

- Dönüş filtresine inceleme için erişilebiliyor mu?

- Gerektiğinde tankın içi temizlenebiliyor mu?

Cevap, yerleşim çiziminde görünmelidir. Temiz görünümlü bir harici muhafaza, dahili bakım yolunun pratik olduğunu kanıtlamaz.


VII. Onaydan Önce Tank Entegrasyonunun Kontrol Edilmesi

Rezervuarlar genellikle hesaplama aşamasından ziyade entegrasyon aşamasında başarısızlığa uğrar. Tank, nominal kapladığı alana sığabilir ancak motor, manifold, elektrik muhafazası, römork çerçevesi, koruma veya kaldırma noktasıyla çakışabilir.

Tasarımı onaylamadan önce şunları inceleyin:

  • Genel zarf ve montaj noktaları
  • Ağırlık merkezi ve destek yapısı
  • Doldurma noktasına ve tahliyeye erişim
  • Motor, pompa ve manifold açıklığı
  • Hortum bükülme yarıçapı ve bağlantı yönü
  • Elektrik kablosu yönlendirme
  • Servis bileşenleri için kaldırma yolu
  • Taşıma ve kaldırma hükümleri

Üç boyutlu bir düzen veya boyutlu montaj çizimi, çelişkileri parça listesinden daha erken ortaya çıkarabilir. Rezervuar, yalnızca tezgah üzerinde oluşturulabilir değil, aynı zamanda güç ünitesi kurulduktan sonra da kullanılabilir durumda olmalıdır.


VIII. Bir OEM'in Rezervuar İncelemesi İçin Neleri Göndermesi Gerekir?

Yararlı bir teklif paketi normalde şunları içerir:

  1. Hidrolik şematik
  2. Pompa akışı ve basınç gereksinimleri
  3. Aktüatör hacmi ve çalışma sırası
  4. Görev döngüsü açıklaması
  5. Akışkan tipi ve sıcaklık aralığı
  6. Kurulum zarfı
  7. Montaj ve kaldırma gereksinimleri
  8. Filtreleme ve soğutma tercihleri
  9. Gerekli bağlantı noktaları, sensörler ve kontroller
  10. Makine arayüzünün fotoğrafları veya çizimleri

Bazı değerler bilinmiyorsa, bunları varsayımlarla doldurmak yerine açık öğeler olarak işaretleyin. Şeffaf bir mühendislik incelemesi, üretim başladıktan sonra bir tankın yeniden tasarlanmasından daha hızlıdır.


IX. Yaygın Rezervuar Tasarımı Hataları

Yalnızca pompa boyutuna göre tank seçimi

Pompa akışı önemlidir ancak tam dönüş modelini, görev döngüsünü veya aktüatör hacmini açıklamaz.

Toplam hacmin çalışma hacmi olarak kullanılması

Tankın tanımlanmış minimum ve maksimum seviyelere, genleşme alanına ve kontrollü bir emme koşuluna ihtiyacı vardır.

Dönüş ve emişin birbirine çok yakın yerleştirilmesi

Bu, sıvı yolunu kısaltabilir ve hava tahliyesi ve akışın sakinleştirilmesi fırsatını azaltabilir.

Servis noktalarının makinenin içinde saklanması

Güvenli bir şekilde ulaşılamayan bir dolgu, havalandırma, filtre veya tahliye, sonuçta bakım süresini uzatacaktır.

Rezervuarın tek soğutma çözümü olarak ele alınması

Isı dengesi tüm hidrolik devreye ve kurulum ortamına bağlıdır.

Montaj çiziminden önce tankın onaylanması

Muhafaza, pompa, manifold, hortumlar ve elektrikli parçaların tek bir sistem olarak kontrol edilmesi gerekir.


X. SSS

Hidrolik güç ünitesi rezervuarının boyutlandırılması için evrensel bir formül var mı?
Hayır. Rezervuarın boyutu devre akışına, görev döngüsüne, aktüatör hacmine, sıvı davranışına, ısı reddine, hava tahliyesine ve mevcut kurulum koşullarına bağlıdır. Sabit bir kural, ancak daha sonra gerçek sisteme göre kontrol edilmesi durumunda ön tahmin olarak kullanılabilir.
Nominal ve kullanılabilir rezervuar hacmi arasındaki fark nedir?
Nominal hacim, tankın geometrik veya belirtilen kapasitesini tanımlar. Kullanılabilir hacim, minimum emme seviyesi, genleşme, geri dönüş davranışı ve güvenli dolum limitleri dikkate alındıktan sonra kalan çalışma aralığıdır.
Dönüş portu neden emme portundan ayrılmalıdır?
Ayırma, geri dönen yağa, pompa girişine ulaşmadan önce sakinleşmesi ve sürüklenen havayı serbest bırakması için daha fazla fırsat verir. Kesin düzenleme tank ve devre tasarımına bağlıdır.
Daha büyük bir tank her zaman aşırı ısınmayı çözer mi?
Hayır. Daha büyük bir tank, ısı transfer davranışını değiştirebilir ancak aşırı basınç kaybını, uygun olmayan bir görev döngüsünü veya yetersiz havalandırmayı tek başına düzeltemez.
Özel bir HPU teklif talebine neler dahil edilmelidir?
Şemayı, akışı, basıncı, görev döngüsünü, aktüatör verilerini, sıvı bilgilerini, kurulum zarfını, montaj ayrıntılarını ve gerekli kontrolleri gönderin. Bu ayrıntılar, tedarikçinin rezervuarı güç ünitesinin tamamının bir parçası olarak incelemesine olanak tanır.


XI. Çözüm

İyi bir hidrolik güç ünitesi rezervuarının boyutlandırılması bir hacim tahmini değil, bir yerleşim planı ve çalışma döngüsü uygulamasıdır. Mühendis kullanılabilir yağ seviyesini, geri dönüş-akış ayrımını, pompa emişini, ısı dengesini, kirlilik kontrolünü ve bakım erişimini birlikte gözden geçirmelidir.

Özel bir HPU projesi için, rezervuar boyutları kesinleşmeden önce devre bilgilerini ve makine arayüzünü HCIC'ye gönderin. Bu, tasarım ekibine tank, pompa, manifold, filtreleme ve kontrol düzenlemesini tek bir entegre ünite olarak seçme konusunda daha iyi bir temel sağlar.
